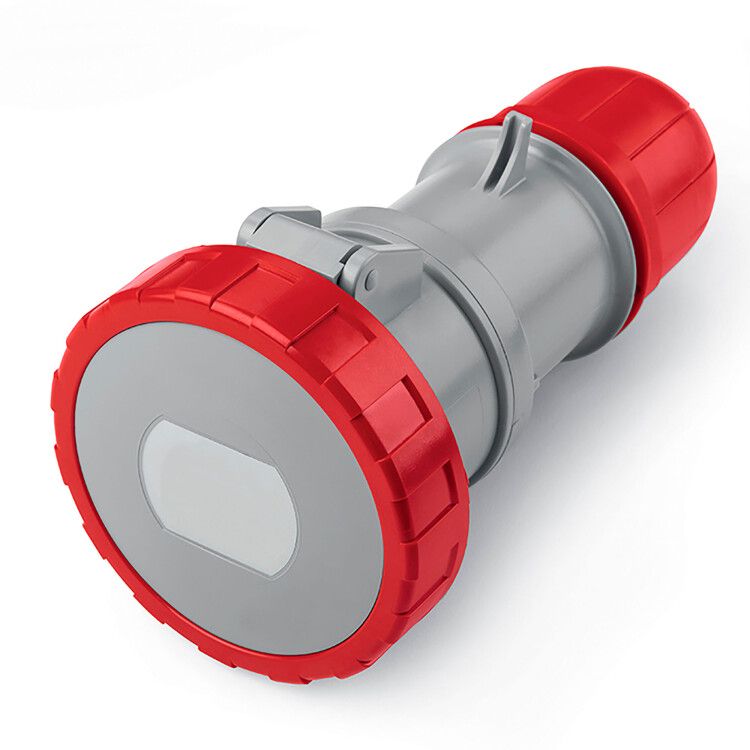

Розетка кабельная Quadro 32А 400В 3P+E+N IP67 DKC DIS3183247

Розетка кабельная 32А 400В 3P+E+N IP67 от бренда DKC (ДКС), артикул dis3183247, предназначена для надежного разъемного подключения мобильного или переносного оборудования в условиях повышенной запыленности и влажности. Эта модель входит в серию Quadro и соответствует требованиям промышленного использования.

Назначение и область применения

Розетка кабельная 32А 400В 3P+E+N IP67 используется для временного или постоянного подключения электрооборудования через кабель. Подходит для подсоединения сварочных аппаратов, насосов, компрессоров, конвейеров, станков и других устройств мощностью до 12,8 кВт. Устанавливается на конце кабеля - то есть является «кабельной» частью разъема, которая соединяется с соответствующей вилкой. Применяется на объектах с высокими требованиями к безопасности: строительные площадки, цеха, энергообъекты, агропромышленные предприятия.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 метра на 30 минут)
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Сечение кабеля: 2,5–6 мм2
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: красный - стандартный цвет для промышленных разъемов 400 В
• Ориентация заземляющего контакта: 6 часов (по часовой стрелке - контакт расположен внизу)
• Ударопрочность: класс 5 (выдерживает механические нагрузки в условиях эксплуатации)
• Минимальный радиус изгиба кабеля: 5×диаметр кабеля - соблюдайте при прокладке

Совместимость и монтаж

Розетка кабельная 32А 400В 3P+E+N IP67 совместима с вилками стандарта CEE 32A, 400 В, 5-полюсными. Для монтажа требуется зачистить конец кабеля на 10–12 мм, вставить в клеммы и затянуть винты моментом 0,5–0,7 Нм - не переусердствуйте, чтобы не повредить медную жилу. Кабельный ввод фиксируется уплотнительной гайкой - перед сборкой проверьте соответствие внешнего диаметра кабеля. Монтаж выполняется на поверхность - тип крепления «наружный». Не используйте с кабелями меньшего сечения, чем указано - это снижает безопасность и нарушает тепловой режим.

Безопасность и стандарты

Розетка выполнена в соответствии с международным стандартом IEC 60309-2 для промышленных разъемов. Корпус выдерживает температуру до +960 C при тестировании на горячую спираль (GWFI) - предотвращает распространение пламени. Цветовое исполнение (красный) соответствует нормам для сетей 400 В. Уплотнительная система и материал корпуса обеспечивают долговременную работу даже при перепадах температур и воздействии химически активных сред.

Преимущества

• Высокая степень защиты IP67 позволяет использовать в сырых, пыльных и открытых помещениях
• Винтовые клеммы обеспечивают прочное и долговечное соединение без необходимости специального инструмента
• Устойчивость к УФ-излучению - не выгорает на солнце, сохраняет цвет и целостность
• Конструкция с ориентацией заземления в 6 часов исключает неверную коммутацию
• Подтверждённая ударопрочность - выдерживает случайные падения и механические нагрузки

Ограничения применения

• Не предназначен для внутренней установки в распределительные щиты - только наружное крепление
• Запрещено применять с кабелями сечением менее 2,5 мм2 - возможен перегрев
• Не рассчитана на постоянное погружение в воду - IP67 допускает лишь кратковременное воздействие
• Не совместима с бытовыми разъемами (например, Schuko или евровилками)
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации кабеля

Примеры использования

• Переносной сварочный аппарат на стройплощадке
• Компрессор на заводе с высокой запыленностью
• Электроинструмент на монтажном участке в условиях дождя
• Оборудование на пищевых производствах, где необходима регулярная мойка
• Временные осветительные системы на открытых мероприятиях

Практические советы

• Перед каждым подключением проверяйте состояние клемм - окисление или ослабление винтов снижают надежность
• Выбирайте кабель с подходящим наружным диаметром - он должен плотно входить в уплотнительную гайку
• При использовании в холодных условиях (ниже –25C) убедитесь, что пластик не стал хрупким - не применяйте силовые действия при низких температурах
• Для длительной работы рекомендуется периодическая проверка нагрева контактов - особенно при работе на пределе 32 А
• При замене розетки всегда используйте оригинальные детали от DKC - несовместимые элементы нарушают защиту IP67
