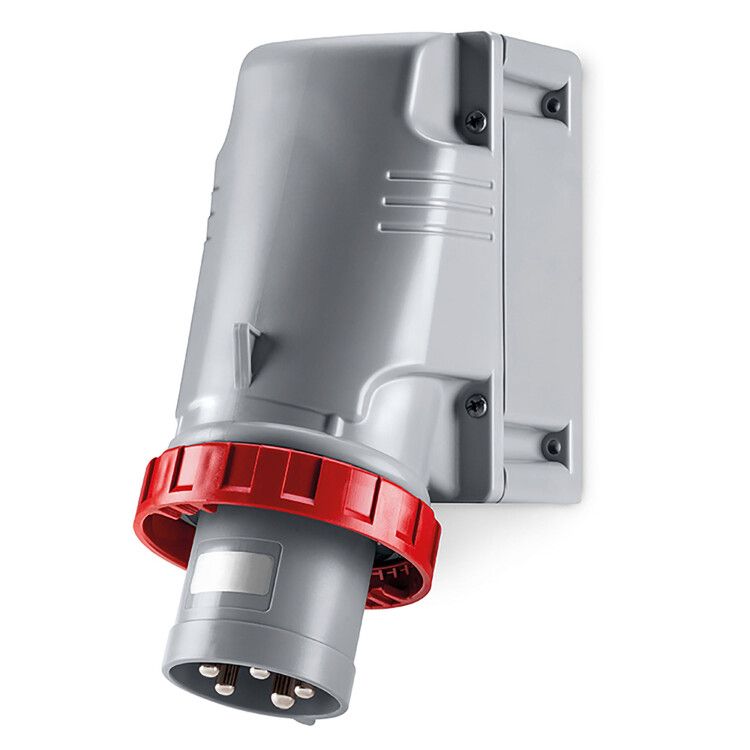

Вилка настенная Quadro 125А 3P+E+N 400В IP67 DKC (ДКС) DIS245M12597

Вилка настенная 125А 3P+E+N 400В IP67 от бренда DKC (ДКС), артикул dis245m12597, предназначена для надежного подключения промышленного оборудования к стационарным сетям переменного тока. Эта вилка из серии Quadro обеспечивает безопасную передачу энергии до 125 А при напряжении 400 В, защищена от пыли и воды, и рассчитана на постоянную работу в сложных условиях.

Назначение и область применения

Вилка настенная 125А 3P+E+N 400В IP67 устанавливается на стену или другую твердую поверхность для создания стационарной точки подключения. Она применяется там, где требуется подключение мощного оборудования - например, сварочных аппаратов, насосов, компрессоров, конвейеров, станков с ЧПУ и других устройств с потребляемой мощностью до 50 кВт. Подходит для промышленных цехов, объектов ЖКХ, логистических терминалов и любых мест с повышенными требованиями к безопасности и надежности.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Род тока: переменный (AC)
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду)
• Материал корпуса: прочный пластик, устойчивый к УФ-излучению и механическим воздействиям
• Сечение кабеля: 16–50 мм2 (поддерживается винтовыми зажимами)
• Тип подключения: винтовые клеммы - удобны для многократного демонтажа и надежны при больших нагрузках
• Кабельный ввод: уплотнительная гайка - исключает провисание и перегиб кабеля
• Габариты: 160×355×213 мм
• Расстояние между монтажными отверстиями: 120×270 мм
• Оrientация подключения: наклонная - снижает риск попадания влаги внутрь при установке на вертикальной поверхности
• Положение заземляющего контакта: 6 часов - соответствует стандарту IEC 60309
• Цвет: красный - визуально выделяет силовые соединения, предупреждает об опасности

Совместимость и монтаж

Вилка совместима с розетками стандарта CEE 125A 3P+E+N, в том числе серий DKS Quadro. Для монтажа необходимо закрепить её на стене через два отверстия с шагом 120×270 мм. Кабель заводится через уплотнительную гайку, которая плотно фиксирует его внешний диаметр. После этого жилы подключаются к винтовым клеммам: L1, L2, L3, N, PE. Напряжение на клеммах должно быть снято перед работой. Максимальное сечение жил - 50 мм2, минимальное - 16 мм2. Не допускается использование кабелей меньшего сечения - это вызывает перегрев.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-2 для промышленных разъёмов. Корпус выполнен из материала с классом самозатухания GWFI +850C - он не поддерживает горение даже при длительном нагреве. Защита IP67 позволяет использовать вилку во влажных средах, на открытых площадках, в помещениях с мойкой или паром. Конструкция исключает случайное отсоединение под нагрузкой благодаря механической блокировке при использовании с подходящими розетками.

Преимущества

• Высокая степень защиты IP67 - работает в пыльных, влажных и агрессивных средах
• Надёжные винтовые клеммы - позволяют подключать кабели большого сечения без потерь контакта
• Наклонная ориентация - минимизирует скопление влаги внутри корпуса
• Яркий красный цвет - легко отличить от бытовых разъёмов, повышает осведомлённость персонала
• Совместимость с серией Quadro - можно собирать систему из однотипных элементов

Ограничения применения

• Не предназначен для частого подключения/отключения - рекомендован для стационарного подключения оборудования
• Не следует использовать с кабелями сечением менее 16 мм2 - возможен перегрев и выход из строя
• Не является заменой автоматического выключателя - требует наличия защиты в распределительном щите
• Не подходит для мобильных применений - не имеет шнура и не рассчитана на перемещение
• Необходимо проверять соответствие розетки и вилки по типу (CEE) и току - несовместимость с другими разъёмами может привести к повреждению

Примеры использования

• Подключение сварочного аппарата в мастерской
• Электроснабжение крупного воздушного компрессора на заводе
• Питание насосной станции на очистных сооружениях
• Подключение конвейера в пищевой промышленности
• Работа с промышленными печами или индукционными нагревателями

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - используйте только 16–50 мм2
• При затяжке винтов клемм не переусердствуйте - это может повредить медные жилы
• После установки протяните все клеммы ещё раз после первых 10–15 минут работы под нагрузкой
• Для обслуживания всегда отключайте питание - даже при отключенном оборудовании на клеммах может сохраняться напряжение
• При установке в сыром месте дополнительно используйте герметик вокруг входа кабеля
• Проверяйте совпадение номера артикула dis245m12597 с розеткой - они должны быть одной серии и токовой категории
