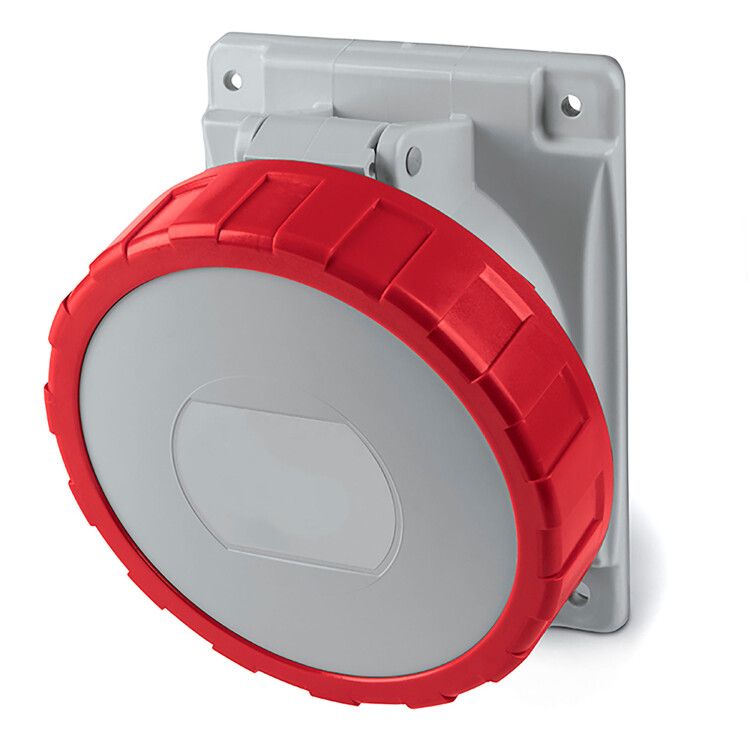

Розетка скрытая с наклоном IP67 32A 3P+E+N 400V - DIS4183267 ДКС

Розетка скрытой установки с наклоном 32 ампер 400 вольт 3P+E+N IP67 от бренда DKC (ДКС), артикул dis4183267, предназначена для надёжного подключения промышленного оборудования с высокой мощностью. Эта модель из серии Quadro обеспечивает безопасную работу в сложных условиях благодаря защите IP67 и прочному пластиковому корпусу.

Назначение и область применения

Розетка скрытой установки с наклоном 32 ампер 400 вольт 3P+E+N IP67 используется для стационарного подключения трёхфазного оборудования с заземлением и нулём. Подходит для монтажа на стенках щитов, станков, конвейеров, сварочных постов и других объектов промышленного назначения. Наклонное исполнение позволяет удобно подключать штекеры даже в ограниченном пространстве. Модель соответствует требованиям военного исполнения и рекомендована для проектов с повышенными нормами надёжности.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 32 А
• Частота: 50 / 60 Гц
• Количество полюсов: 5 (3 фазы + земля + нуль)
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Сечение подключаемых проводов: 2,5 – 10 мм2
• Тип клеммы: винтовая, для надёжного и долговечного соединения
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Материал корпуса: ударопрочный термостойкий пластик
• Ударопрочность: класс 5 (выдерживает механические нагрузки в промышленной среде)
• Устойчивость к УФ-излучению: да (не выгорает на солнце)
• Габариты: 92 × 73,5 мм
• Цвет: красный (стандартная окраска для силовых розеток)

Совместимость и монтаж

Розетка скрытой установки с наклоном 32 ампер 400 вольт 3P+E+N IP67 совместима с плагинами стандарта CEE 32A, 400V, 5-pin. Для монтажа требуется подготовить отверстие в панели по габаритным размерам 92×73,5 мм. Крепление осуществляется через фланец с помощью болтов или саморезов. Винтовые клеммы позволяют плотно зажать провода сечением от 2,5 до 10 мм2 - используйте наконечники для многожильных проводов. Убедитесь, что глубина монтажной коробки достаточна для свободного прохода кабеля и закрывания крышки. Наклонный угол облегчает доступ к штекеру при установленной панели.

Безопасность и стандарты

Розетка выполнена в соответствии с международными стандартами для промышленных разъёмов IEC 60309. Высокая степень защиты IP67 гарантирует работу в сырых, пыльных и агрессивных средах. Материал корпуса устойчив к химическим воздействиям и УФ-излучению. Военное исполнение подтверждает соответствие требованиям к надёжности и долговечности в экстремальных условиях. Цветовое оформление (красный) соответствует правилам маркировки силовых цепей.

Преимущества

• Высокая степень защиты IP67 - работает в условиях сырости, пыли, дождя и временного затопления
• Наклонное исполнение - удобство подключения в труднодоступных местах
• Винтовые клеммы - надёжное соединение без необходимости специального инструмента
• Ударопрочность класса 5 - выдерживает случайные механические воздействия
• Устойчивость к УФ - сохраняет цвет и целостность при эксплуатации на открытом воздухе
• Соответствие военным стандартам - подходит для ответственных систем

Ограничения применения

Не предназначен для постоянного погружения в жидкость - IP67 допускает лишь временное погружение. Не использовать в средах с агрессивными химическими парами (например, концентрированные кислоты или щелочи), если не указано иное. Не подходит для бытового использования - рассчитана исключительно на промышленные сети 400 В. Не следует применять с проводами меньшего сечения, чем 2,5 мм2 - возможен перегрев. Отказ от использования наконечников на многожильных проводах снижает надёжность соединения.

Примеры использования

• Подключение сварочных аппаратов на заводе
• Электропитание насосов и компрессоров в открытых помещениях
• Разъёмы на конвейерных линиях с частым подключением/отключением
• Аварийные системы освещения и питания в тоннелях и на стройплощадках
• Оборудование в военных мобильных пунктах и ремонтных базах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 2,5–10 мм2. Используйте наконечники для многожильных проводов.
• При установке в металлическую панель убедитесь, что корпус розетки не замыкает на землю - изоляция должна быть intact.
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить клемму.
• Для обслуживания отключайте питание и используйте пробники - напряжение 400 В опасно!
• При использовании в холодных условиях (ниже -20C) убедитесь, что материал корпуса остаётся эластичным - пластик серии Quadro сохраняет свойства до -40C.
• При замене - выбирайте ту же модель (aritkul dis4183267) или аналог с тем же типом CEE 32A 5P+PE+N и наклоном - не все розетки с IP67 подходят взаимозаменяемо.
