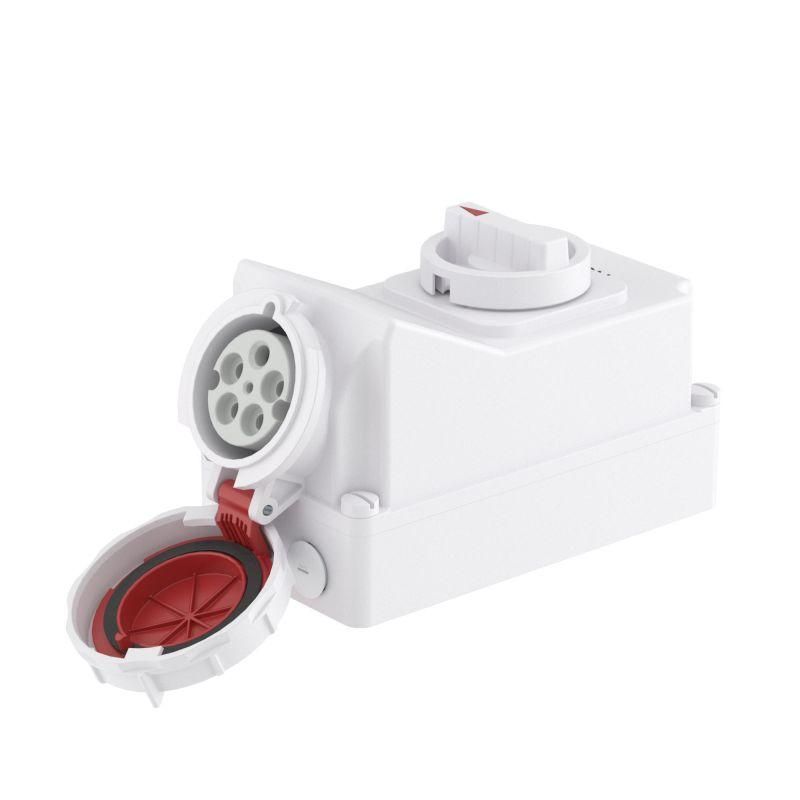

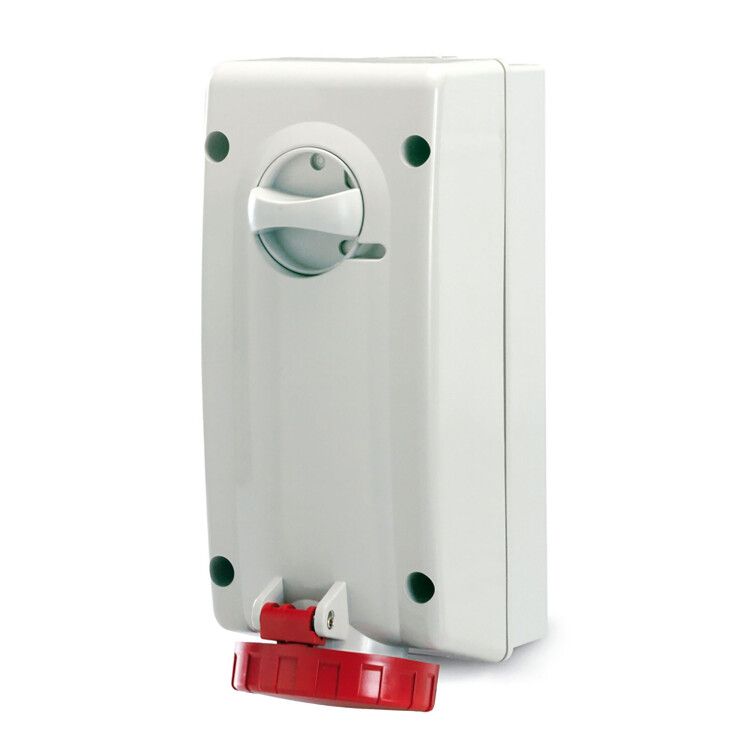

Розетка наружной установки с механической блокировкой и боковым расположением разъема IP67 32А 3P+E+N - DIS5613287 ДКС

Розетка наружной установки 32А 400В 3P+E+N IP67 с механической блокировкой и боковым расположением разъема от DKC (ДКС), артикул dis5613287, предназначена для безопасного подключения промышленного оборудования в условиях открытых площадок и агрессивной среды.

Назначение и область применения

Эта розетка используется там, где требуется надежное и защищённое подключение мощного оборудования — на стройплощадках, в цехах, на объектах с высокой влажностью, пылью или перепадами температур. Механическая блокировка предотвращает случайное отсоединение штепселя под нагрузкой и запрещает включение без подключённой вилки. Подходит для подключения станков, насосов, сварочных аппаратов, конвейеров и другого промышленного оснащения, работающего от трёхфазной сети 400 В.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду до 1 метра)
• Материал корпуса: полиамид — прочный, термостойкий, устойчив к УФ-излучению
• Тип подключения: винтовые клеммы — удобны для многожильных и одножильных проводов
• Сечение кабеля: 2,5–10 мм²
• Ориентация подключения: угловая (боковое расположение разъема)
• Цвет: красный — соответствует стандарту IEC для 400 В
• Габариты: 106×240 мм
• Температура эксплуатации: от –25 °C до +40 °C
• Максимальная рабочая температура: +40 °C
• Кабельный ввод: уплотнительная гайка (в комплекте)
• Положение заземляющего контакта: 6 часов (по аналогии с часами — нижнее положение)
• Ударопрочность: класс 2 (выдерживает механические воздействия в промышленной среде)
• Количество вводов: 4 (для подключения нескольких кабелей или распределения)
• Количество отверстий: 3 (для крепления на стену или щит)

Совместимость и монтаж

Розетка совместима с вилками стандарта CEE 32A 400V 5P (синего цвета — для 400 В). Для монтажа используйте три отверстия на корпусе — они позволяют закрепить устройство на стене, панели или раме. Кабельный ввод уже оборудован уплотнительной гайкой — достаточно продеть кабель через неё и затянуть, чтобы обеспечить герметичность. Винтовые клеммы рассчитаны на провода сечением 2,5–10 мм² — не используйте более тонкие или толстые жилы. Угловая форма позволяет легко направить кабель в нужную сторону, избегая резких изгибов.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями IEC 60309 и EN 60309. Корпус изготовлен из самозагасающего материала — не поддерживает горение. Температура воспламенения контактов выше 960 °C (GWFI). Защита IP67 гарантирует работу даже при попадании воды, пыли или влаги. Цветовая кодировка (красный) указывает на номинальное напряжение 400 В — снижает риск ошибочного подключения.

Преимущества

• Механическая блокировка исключает случайное отключение под нагрузкой — повышает безопасность операторов
• Уплотнительная гайка в комплекте — не требует доп purchases
• Полиамидный корпус устойчив к УФ-излучению, химикатам и перепадам температур
• Быстрая сборка благодаря винтовому зажиму — не нужны специальные инструменты
• Высокая ударопрочность — выдерживает условия производства
• Подходит для сертифицированных проектов — рекомендована производителем DKC для промышленных систем

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP67 допускает лишь временное воздействие
• Максимальная рабочая температура +40 °C — нельзя использовать в местах с нагревом выше этого значения (например, рядом с печами или паровыми трубами)
• Не совместима с вилками других типов (например, 16 А или 125 В)
• Не следует применять в взрывоопасных зонах — отсутствует взрывозащита Ex
• Кабельный ввод рассчитан на один кабель — при необходимости подключения нескольких кабелей потребуется дополнительный распределительный элемент

Примеры использования

• Подключение сварочного аппарата на стройке
• Точка питания конвейера в пищевом цехе
• Разъём для насосной станции на открытом воздухе
• Передвижной модуль с электроинструментом на объекте
• Интеграция в распределительный щит наружной установки

Практические советы

• При монтаже всегда проверяйте соответствие сечения кабеля — слишком тонкий провод перегреется, слишком толстый не войдёт в клемму
• После установки затягивайте уплотнительную гайку руками — переусердствовать не стоит, чтобы не повредить резьбу
• Проверяйте плотность соединения перед первым включением — слабый контакт вызывает нагрев и выход из строя
• Для длительной работы в холодном климате (ниже –15 °C) предварительно прогрейте розетку и кабель — материал становится менее эластичным
• Розетка DKC Quadro dis5613287 — часть серии Quadro, поэтому её можно комбинировать с другими элементами этой же линейки для унифицированной системы
