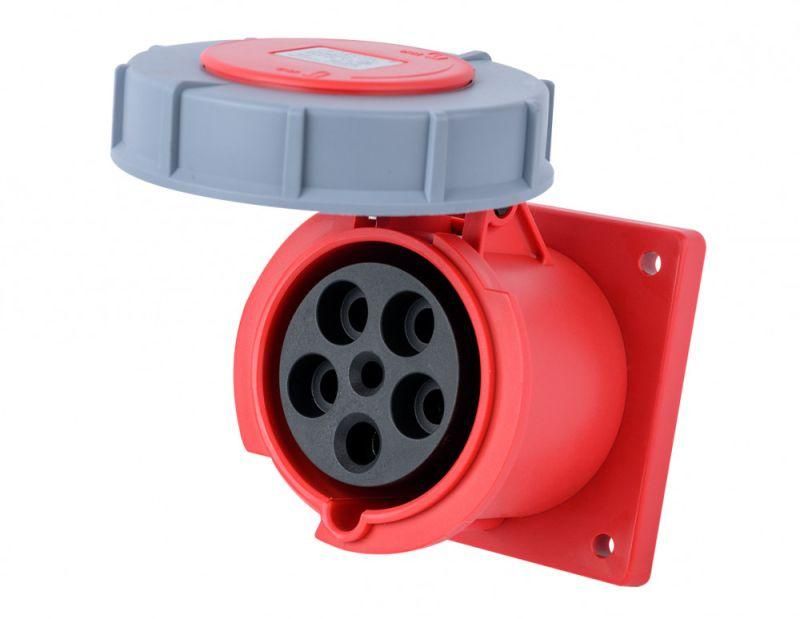

Розетка для скрытой проводки 3Р+РЕ+N 63А 380В IP67 РЩ-103 | 26276DEK DEKraft APC

Розетка для скрытой проводки 3P+PE+N 63A 380V IP67 РЩ-103 от DEKraft предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Эта модель используется в распределительных щитах, мобильных станциях и специальной технике, где требуется высокая степень защиты и долгий срок службы.

Назначение и область применения

Розетка РЩ-103 применяется там, где нужна безопасная и прочная точка подключения трёхфазного оборудования с заземлением. Подходит для временных и постоянных сетей: строительные площадки, ремонтные мастерские, автопарки, цеха с влажными условиями, передвижные энергоустановки. Устройство рассчитано на работу в составе распределительных щитов — как пластиковых, так и металлических — благодаря компактным габаритам и возможности скрытой установки.

Технические характеристики

• Номинальный ток: 63 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В AC)
• Количество полюсов: 5 (3 фазы + PE + N)
• Стандарт: CEE 435W (промышленный разъём типа “Europlug”)
• Степень защиты: IP67 (полная герметичность от пыли, возможность кратковременного погружения в воду)
• Тип подключения: винтовые клеммы — позволяют закрепить кабели с различным сечением
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчив к УФ-излучению)
• Габариты: 101×101 мм
• Срок гарантии: 3 года
• Ресурс контактов: до 50 000 циклов подключения/отключения
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)

Совместимость и монтаж

Розетка РЩ-103 совместима с вилками того же стандарта CEE 435W и номиналом 63 А. Для монтажа требуется подготовить отверстие в стенке распределительного щита размером 95–100 мм — корпус плотно фиксируется за счёт буртика и зажимных элементов. Кабельный ввод оснащён сальником, который позволяет использовать провода с внешним диаметром от 8 до 18 мм. Винтовые клеммы легко доступны после снятия крышки — это ускоряет обслуживание и замену кабелей. Монтаж возможен как в вертикальном, так и в горизонтальном положении.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала, соответствующего требованиям UL94 V-0 — при перегреве он не поддерживает горение. Все контактные элементы — медные сплавы с антикоррозийным покрытием — обеспечивают стабильную проводимость даже в агрессивной среде. Соответствие стандарту IEC 60309-1 обеспечивает безопасность при работе с высокими токами. Герметизация IP67 предотвращает попадание воды и пыли внутрь устройства, что снижает риск пробоя и короткого замыкания.

Преимущества

• Удобная защелкивающаяся система фиксации вилки — исключает случайное отключение
• Сальник в кабельном вводе адаптируется под разное сечение кабеля — не требует замены при смене провода
• Высокая механическая прочность корпуса — выдерживает удары и вибрацию
• Термостойкость материала — работает при температурах от -25°C до +80°C
• Долгий срок службы контактов — до 50 тысяч циклов подключения

Ограничения применения

Не предназначен для постоянного погружения в жидкости — IP67 допускает лишь временное воздействие воды (до 30 минут при глубине 1 метра). Не рекомендуется использовать в местах с химически активными парами (например, кислоты, растворители), которые могут повредить пластик. Также не следует применять с нагрузкой выше 63 А — превышение вызывает перегрев и выход из строя. Не совместима с бытовыми разъёмами (CEE 411, CEE 416) — только с промышленными CEE 435W.

Примеры использования

• Подключение сварочных аппаратов на стройплощадках
• Электропитание насосов и компрессоров в спецтехнике (автокраны, бетономешалки)
• Временные сети питания на открытых мероприятиях и фестивалях
• Распределительные шкафы в пищевой и химической промышленности
• Аварийные системы освещения и вентиляции в подземных сооружениях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и диаметра входа — используйте сальник для герметизации, чтобы сохранить IP67
• Затягивайте винты клемм равномерно — переусиливать нельзя, это повредит медные контакты
• При использовании в холодных условиях (ниже -25°C) убедитесь, что кабель не стал жёстким — это затруднит ввод в сальник
• Розетка РЩ-103 от DEKraft совместима с другими изделиями серии — можно собирать модульные группы в одном щите
• Проверяйте целостность уплотнений каждые 6 месяцев при интенсивной эксплуатации — особенно в условиях сырости
