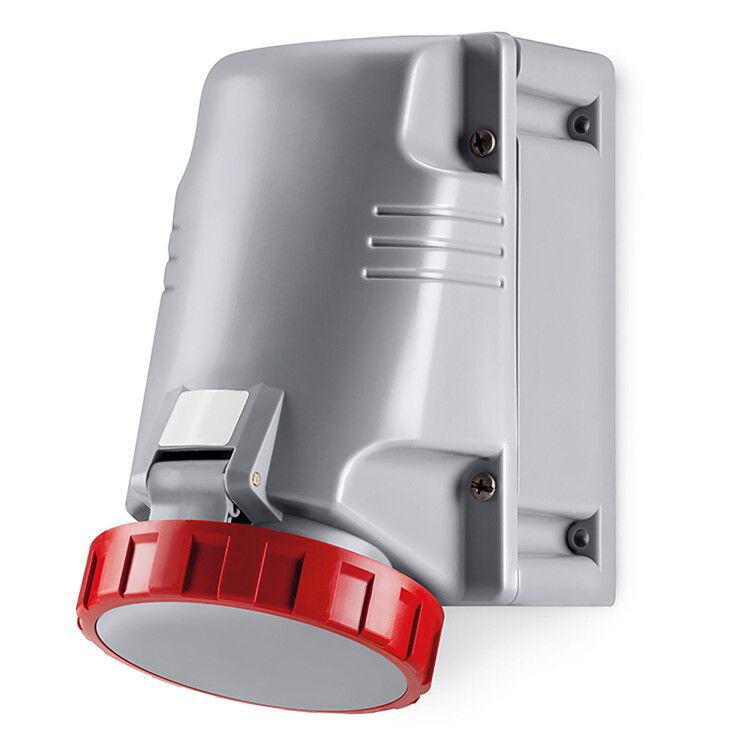

Розетка наружной установки Quadro 63А 400В IP67 3P+N+E DKC (ДКС) DIS5156357

Розетка наружной установки IP67 63A 3P+E+N 400V от бренда DKC (ДКС), артикул dis5156357, предназначена для надёжного подключения промышленного оборудования в условиях открытой среды. Эта модель из серии Quadro обеспечивает безопасную работу при высоких нагрузках и защищает от внешних воздействий.

Назначение и область применения

Розетка наружной установки IP67 63A 3P+E+N 400V используется для подключения стационарного электрооборудования с повышенными требованиями к безопасности и надёжности. Подходит для монтажа на фасадах зданий, в цехах, на открытых площадках, у станков, насосов, компрессоров, конвейеров и других устройств мощностью до 25 кВт. Назначение - обеспечение постоянного и безопасного питания в условиях перепадов температур, влаги, пыли и механических ударов.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + земля + ноль)
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Тип подключения: винтовые клеммы
• Сечение кабеля: 6–25 мм2
• Материал корпуса: УФ-устойчивый пластик
• Ударопрочность: класс 5 (выдерживает механические удары в промышленной среде)
• Количество кабельных вводов: 2 (для входа и выхода провода)
• Оrientация заземляющего контакта: 6 часов (горизонтально вниз)
• Цвет: красный
• Тип установки: наружная, открытая
• Крепление: на стену или вертикальную поверхность

Совместимость и монтаж

Розетка наружной установки IP67 63A 3P+E+N 400V совместима с штекерами стандарта CEE 63 A, 400 В, 5-полюсных. Для монтажа требуется подготовить место на прочной поверхности (бетон, металл, кирпич). Крепится через отверстия в корпусе с помощью болтов или саморезов. Кабели заводятся через уплотнительные гайки - они герметично фиксируются и предотвращают попадание влаги. Перед подключением проверьте соответствие сечения кабеля (не менее 6 мм2 и не более 25 мм2). Не используйте многожильные провода без наконечников - это снижает контактное давление в винтовых клеммах.

Безопасность и стандарты

Розетка соответствует международному стандарту IEC 60309 для промышленных разъёмов. Конструкция исключает случайное подключение к бытовым сетям благодаря специфической форме и цветовой маркировке. Цвет красный указывает на напряжение 400 В. Защита IP67 гарантирует работу даже при проливном дожде, пылевых бурях и периодическом мытье оборудования водой. Материал корпуса не выгорает на солнце и сохраняет форму при температурах от -25C до +50C.

Преимущества

• Высокая степень защиты IP67 - работает в самых сложных условиях
• Два кабельных ввода позволяют организовать проходной кабельный маршрут
• УФ-устойчивый пластик - долговечен на открытом воздухе
• Винтовые клеммы обеспечивают надёжный контакт при больших токах
• Заземляющий контакт в положении «6 часов» - соответствует промышленным нормам и предотвращает ошибки при подключении
• Красный цвет - визуальное отличие от бытовых розеток, снижает риск неверного подключения

Ограничения применения

Не предназначен для внутренней установки в помещениях с контролируемой средой - для этого есть более экономичные модели. Не рекомендуется использовать в местах с постоянным погружением в воду (например, в канализационных колодцах). Температурный режим ограничен: ниже -25C материал становится хрупким, выше +50C возможна деформация. Не допускается использование с кабелями меньшего сечения, чем 6 мм2 - это вызовет перегрев и оплавление клемм. Также не следует применять с автоматическими выключателями номиналом меньше 63 А - защита будет некорректной.

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Электропитание насосов в открытом водоотведении
• Работа с конвейерами на пищевых производствах
• Аварийное питание освещения наружных объектов
• Подключение воздушных компрессоров на автосервисах

Практические советы

• Перед первым включением проверьте затяжку всех винтов - после нескольких циклов подключения/отключения они могут ослабнуть
• Используйте термоусадочные трубки или наконечники на медных жилах - это продлит срок службы клемм
• При монтаже ориентируйте розетку так, чтобы кабельные вводы были направлены вниз - это предотвратит скапливание воды внутри
• Для обслуживания отключите питание и закройте доступ - розетка не имеет встроенной защиты от включения под нагрузкой
• Проверяйте целостность уплотнителей каждые 6–12 месяцев - особенно в регионах с частыми перепадами температур
