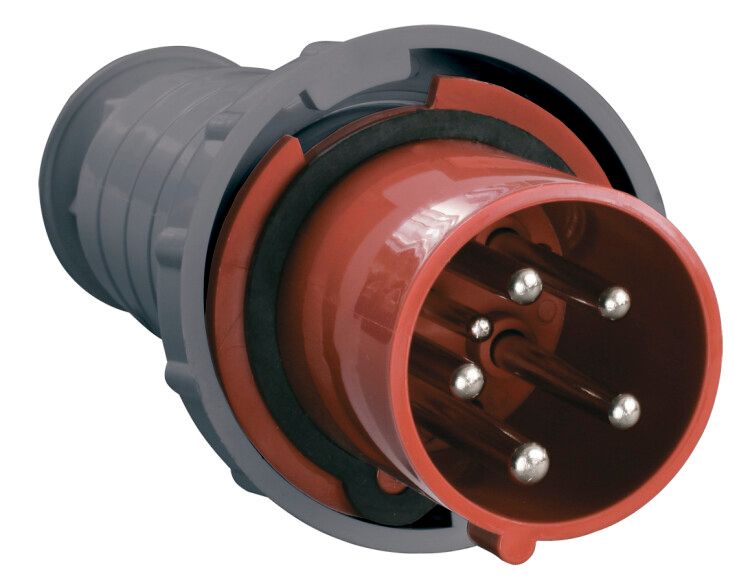

Вилка кабельная 63А 3Р+N+Е IР54 переносная 380В 035 - PSR02-063-5 IEK

Вилка кабельная 63А 3Р+РЕ+N 380В IP54 ССИ-035 от IEK предназначена для надёжного подключения мощного мобильного оборудования к трёхфазной сети. Эта модель обеспечивает безопасную передачу тока до 63 А, защищённую от пыли и брызг воды, и подходит как для промышленных объектов, так и для временных установок на открытых площадках.

Назначение и область применения

Вилка кабельная 63А 3Р+РЕ+N 380В IP54 ССИ-035 используется для подключения трёхфазного электрооборудования с кабельным питанием. Она применяется там, где требуется высокая надёжность соединения и защита от внешних воздействий:

• Строительные машины и оборудование: бетономешалки, вибраторы, сварочные аппараты;
• Промышленные станки и конвейеры;
• Передвижные бытовки, киоски, временные осветительные установки;
• Оборудование на турбазах, гостиницах, базах отдыха;
• Электроинструмент повышенной мощности с кабелем 6–16 мм2.

Подходит для работы как в помещениях, так и на улице благодаря степени защиты IP54.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один рабочий ноль (N), один защитный заземляющий контакт (PE);
• Степень защиты: IP54 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить провода сечением 6,0–16,0 мм2;
• Материал корпуса: термостойкий пластик - устойчив к ударным нагрузкам и перепадам температур;
• Цвет: красный - стандартный цвет для трёхфазных разъёмов, легко отличается от однофазных;
• Ориентация заземления: в положении “6 часов” - соответствует стандарту CEE, обеспечивает правильное подключение;
• Частота: 50/60 Гц - совместима с сетями России и Европы;
• Гарантия: 60 месяцев - подтверждает долговечность конструкции;
• Кабельный ввод: уплотнительная гайка - плотно фиксирует кабель, предотвращает выдергивание и проникновение влаги;
• Механическая блокировка: есть - исключает случайное отсоединение при работе под нагрузкой.

Совместимость и монтаж

Вилка 63А 3Р+РЕ+N 380В IP54 ССИ-035 совместима с розетками стандарта CEE 63A (синего цвета для 400 В). Для монтажа:

• Зафиксируйте кабель через уплотнительную гайку - выберите диаметр, соответствующий сечению жил (6–16 мм2);
• Зачистите изоляцию с каждого провода на 10–12 мм;
• Закрутите провода в клеммы: L1, L2, L3 - фазы, N - ноль, PE - заземление;
• Не допускайте перекручивания жил - они должны входить прямо в клемму;
• Проверьте затяжку винтов - недостаточно затянутый контакт вызывает нагрев;
• Убедитесь, что ориентация заземляющего контакта (6 часов) совпадает с розеткой - иначе разъём не вставится.

При использовании с кабелями меньшего сечения (менее 6 мм2) возможен риск перегрева. Кабели большего сечения (более 16 мм2) не войдут в кабельный ввод - используйте переходники или другие модели.

Безопасность и стандарты

Вилка соответствует международному стандарту IEC 60309-2 для силовых штепсельных разъёмов. Механическая блокировка и защита IP54 обеспечивают безопасность при работе в условиях влажности, пыли и вибраций. Цветовое кодирование (красный) и физическая невозможность вставить вилку в розетку неверной конфигурации снижают риск ошибочного подключения.

Преимущества

• Высокая прочность корпуса - выдерживает частые подключения/отключения;
• Надёжная фиксация кабеля - уплотнительная гайка не даёт ему выскочить даже при резком движении;
• Механическая блокировка - исключает самопроизвольное отключение во время работы;
• Долгий срок службы - гарантия 5 лет указывает на качество материалов и сборки;
• Легко распознаётся по цвету - красный корпус сразу сигнализирует о трёхфазном подключении.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при полном погружении;
• Не рекомендуется использовать в средах с агрессивными химическими веществами - пластиковый корпус может повредиться;
• Не подходит для подключения устройств с током выше 63 А - возможен перегрев и выход из строя;
• Не совместима с розетками других типов (например, Schuko, евровилка) - только с CEE 63A;
• Не следует применять в местах с постоянным воздействием прямого солнечного света - УФ-лучи могут со временем сделать пластик хрупким.

Примеры использования

• На стройплощадке: подключение бетономешалки СБ-100 к щитовой с трёхфазным питанием;
• На заводе: питание насосной группы через гибкий кабель с вилкой ССИ-035;
• На турбазе: подключение автономного кондиционера к временной электростанции;
• В мастерской: запитка токарного станка с кабелем 10 мм2 через эту вилку.

Практические советы

• Выбирайте кабель с сечением 10–16 мм2 - оптимально для 63 А при длинах до 50 метров;
• При многократном использовании проверяйте состояние клемм - окисление или ослабление винтов требуют обслуживания;
• Не используйте адаптеры - они нарушают целостность системы защиты и могут стать причиной аварии;
• Храните вилку в сухом месте - даже при IP54 внутренние контакты чувствительны к конденсату;
• При замене всегда используйте оригинальные комплектующие - особенно уплотнительные кольца и гайки.
