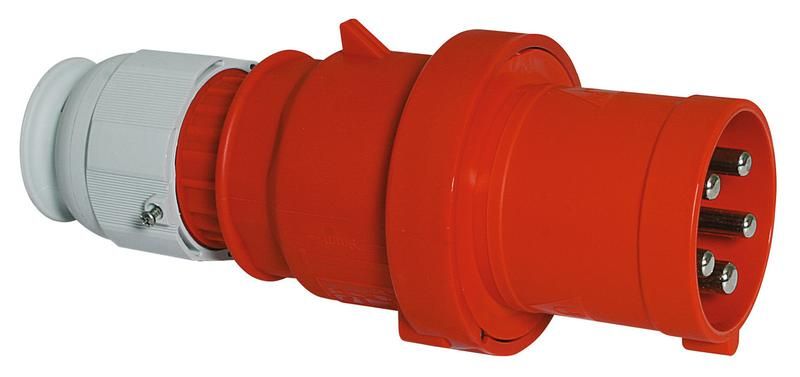

Вилка кабельная 63А 5р(3Р+N+Е) IР44 400В 2155 I 2155-Bals Bals

Вилка кабельная Bals 2155 предназначена для надёжного подключения мощного оборудования к трёхфазной сети 400 В с защитой от пыли и брызг. Подходит для промышленных применений, где важна устойчивость к внешним воздействиям и безопасность соединения.

Назначение и область применения

Вилка кабельная Bals 2155 используется для временного или постоянного подключения электрооборудования к распределительным сетям с напряжением до 400 В. Она обеспечивает соединение с пятью проводниками: три фазы, ноль и заземление. Применяется на производствах, в цехах, на стройплощадках - там, где требуется подключить станки, насосы, компрессоры, сварочные аппараты и другую технику с высокой потребляемой мощностью.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузки до 25 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулевым проводом
• Количество полюсов: 5 (3P+N+E) - три фазы, один ноль, один защитный заземляющий контакт
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и от брызг воды со всех направлений
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных кабелей, требуют периодической проверки затяжки
• Тип кабельного ввода: уплотнительная гайка - позволяет герметично закрепить кабель любого диаметра в пределах допустимого
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и перегреву
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает риск перегибов
• Цвет: красный - стандартизированная цветовая маркировка для трёхфазных соединений
• Положение заземляющего контакта: 6 часов - соответствует Европейскому стандарту IEC 60309, совместимо с большинством розеток этого типа

Совместимость и монтаж

Вилка Bals 2155 совместима с розетками того же типа - 5P, 63 А, IP44, с заземляющим контактом в положении 6 часов. Для установки необходимо:

• Выбрать кабель с подходящим сечением (минимум 10 мм2 для меди при 63 А)
• Зачистить жилы на 8–10 мм и вставить в винтовые клеммы
• Закрутить клеммы равномерно, без перекосов
• Закрепить кабель через уплотнительную гайку - она должна плотно прилегать к оболочке кабеля
• Не использовать с кабелями меньшего диаметра - возможен проскальзывание и потеря герметичности

Безопасность и стандарты

Вилка Bals 2155 соответствует требованиям международного стандарта IEC 60309 для промышленных штекеров и розеток. Конструкция исключает случайное отключение под нагрузкой благодаря прочному замку и фиксатору. Цветовое оформление (красный) и расположение заземления (6 часов) обеспечивают правильное подключение и минимизируют риск ошибок.

Преимущества

• Высокая степень защиты IP44 - работает в условиях повышенной влажности и запылённости
• Надёжные винтовые клеммы - позволяют подключать кабели различной жесткости и сечения
• Прямолинейная форма - снижает нагрузку на кабель, продлевает срок службы
• Яркая окраска - легко отличается от других типов соединений, снижает вероятность путаницы
• Герметизация уплотнительной гайкой - предотвращает попадание влаги внутрь корпуса

Ограничения применения

• Не предназначен для постоянного подключения к стационарным системам - рекомендовано использование в качестве переходника или мобильного соединения
• Не следует использовать в средах с постоянным погружением в воду - IP44 не обеспечивает защиту от потока жидкости
• Не совместим с розетками других типов (например, с заземлением в 3 часа или с другими токами)
• Пластиковый корпус не выдерживает ударных нагрузок - избегайте механических повреждений при перемещении

Примеры использования

• Подключение сварочного аппарата к передвижной распределительной щитовой
• Присоединение воздушного компрессора на стройплощадке
• Использование в качестве временной точки питания для насосов на объектах без стационарной розетки
• Передвижные системы освещения на производстве

Практические советы

• Перед каждым использованием проверяйте состояние клемм - ослабленные контакты вызывают нагрев и выход из строя
• При подборе кабеля ориентируйтесь на сечение не менее 10 мм2 для медного провода; для алюминиевого - 16 мм2
• Убедитесь, что уплотнительная гайка плотно прижата к оболочке кабеля - иначе нарушится защита IP44
• Не используйте эту вилку с устройствами, потребляющими более 63 А - даже кратковременные перегрузки опасны
• Храните в сухом месте - длительное воздействие влаги может повредить изоляцию внутри клемм
