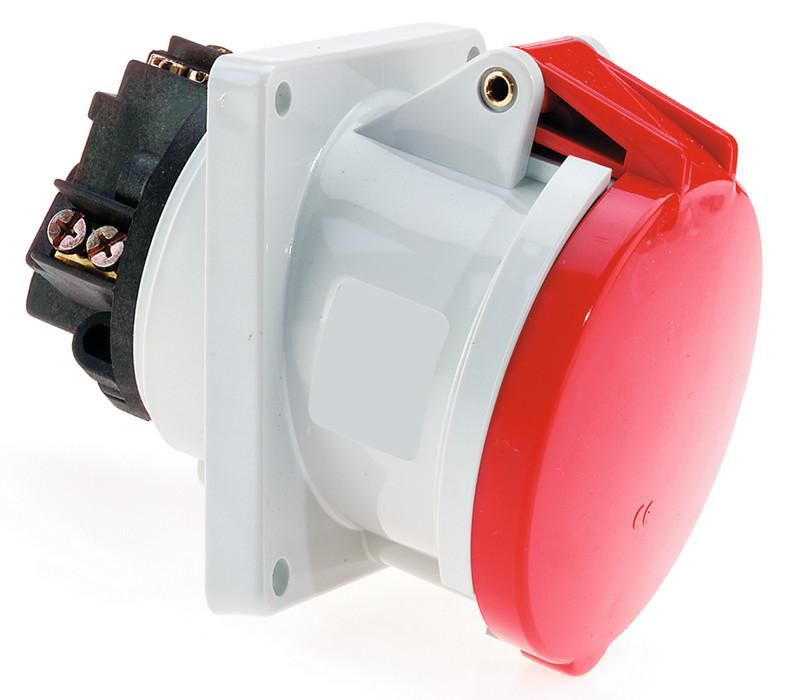

Розетка встраиваемая наклонная 63A 5р(3P+N+PE) 6h 400V IP44 114х114 1202 I 1202-Bals Bals

Встраиваемая силовая розетка Bals 1202-BALS предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влаги. Устройство соответствует стандарту CEE и используется там, где требуется безопасное соединение с напряжением до 400 В и током до 63 А.

Назначение и область применения

Розетка Bals 1202-BALS - это промышленный контактный узел для постоянного подключения тяжёлых потребителей: сварочных аппаратов, насосов, компрессоров, станков и конвейеров. Подходит для установки на панелях, щитах и стендах в цехах, на объектах строительства, в логистических терминалах и других местах с жёсткими условиями эксплуатации. Наклонный тип подключения позволяет удобно вставлять штепсельную вилку даже в ограниченном пространстве.

Технические характеристики

• Максимальный ток: 63 А - выдерживает нагрузки крупногабаритного оборудования без перегрева;
• Напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением;
• Количество полюсов: 5 (3P+N+PE) - обеспечивает подключение фаз A, B, C, рабочего нуля N и защитного заземления PE;
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех сторон;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов, допускает многократное обслуживание;
• Габариты: 114×114 мм - совместима с типовыми отверстиями в панелях;
• Расстояние между крепёжными отверстиями: 90×90 мм - стандартизировано для монтажа в рамки и корпуса;
• Цвет: красный - визуально отличается от бытовых розеток, сигнализирует о высокой опасности;
• Положение заземляющего контакта: 6 часов - соответствие стандарту CEE, предотвращает неверную вставку вилки;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток, не нагревается.

Совместимость и монтаж

Розетка Bals 1202-BALS монтируется в панели через прямоугольное отверстие 114×114 мм. Крепление осуществляется четырьмя винтами через отверстия на расстоянии 90×90 мм. Для подключения используйте кабели сечением до 16 мм2 - они должны плотно входить в винтовые зажимы. Перед монтажом обязательно отключите питание. После установки проверьте затяжку контактов - ослабление вызывает перегрев. Убедитесь, что вилка устройства имеет аналогичную геометрию и положение заземляющего контакта в 6 часов - иначе подключение невозможно.

Безопасность и стандарты

Розетка Bals 1202-BALS соответствует требованиям IEC/EN 60309-2 для промышленных соединений. Цветовое исполнение (красный) и расположение контактов (5P, 6 ч) исключают случайное подключение к бытовым сетям. Защита IP44 снижает риск поражения током при попадании брызг или пыли. Применяйте только сертифицированные вилки CEE 63A - нестандартные адаптеры нарушают целостность системы безопасности.

Преимущества

• Усиленная конструкция фланца - прочное крепление в панели, не деформируется при частом подключении;
• Чёткая ориентация контактов - предотвращает ошибки при подключении;
• Высокая механическая стойкость - выдерживает вибрацию и удары в промышленной среде;
• Легкий доступ к зажимам - не требует демонтажа всей розетки для осмотра или замены провода.

Ограничения применения

• Не предназначен для наружной установки - IP44 не защищает от прямого потока воды или длительного воздействия дождя;
• Запрещено использовать с током выше 63 А - возможен перегрев и выход из строя;
• Не работает с однофазными устройствами без заземления - отсутствуют подходящие контакты;
• Не рекомендовано применение в помещениях с температурой ниже −25 C - материал становится хрупким.

Примеры использования

• Подключение сварочного аппарата на заводе;
• Электроснабжение воздушного компрессора в автосервисе;
• Питание насосной группы на водозаборной станции;
• Разъём для тестового стенда в ремонтной мастерской;
• Интеграция в распределительный щит на стройплощадке.

Практические советы

• Перед установкой проверьте глубину панели - корпус розетки Bals 1202-BALS выступает назад, нужен минимум 40–50 мм свободного пространства;
• Используйте кабели с медными жилами - алюминий плохо держится в винтовых зажимах;
• Обязательно помечайте провода (L1, L2, L3, N, PE) перед подключением - цветовая маркировка не всегда совпадает с реальностью;
• Проверяйте герметичность после монтажа - если есть зазоры между розеткой и панелью, заделайте их герметиком;
• При замене старой розетки - сравнивайте расстояния между отверстиями (90×90 мм) и форму проёма - не все модели совместимы.
