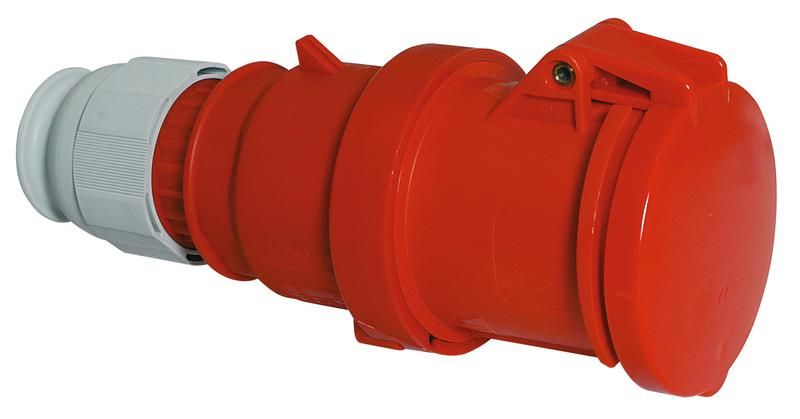

Розетка кабельная 63A 5р(3P+N+PE) 6h 400V IP44 3112 I 3112-Bals Bals

Розетка кабельная Bals 3112 предназначена для надёжного подключения мощного оборудования через гибкий кабель. Устройство рассчитано на ток до 63 А, имеет степень защиты IP44 и подходит для временного или постоянного монтажа в условиях повышенной запылённости и влажности.

Назначение и область применения

Розетка кабельная Bals 3112 используется для подключения переносного или стационарного электрооборудования, требующего трёхфазного питания с заземлением. Подходит для промышленных объектов, мастерских, строительных площадок, цехов с оборудованием на 400 В. Кабельный тип подключения позволяет легко заменить шнур или подключить устройство напрямую к проводке без необходимости установки в стену.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку мощных станков, сварочных аппаратов, насосов и других устройств до 25 кВт при 400 В
• Напряжение: 400 В - совместима с трёхфазными сетями 380–415 В
• Количество полюсов: 5 (3P+N+PE) - три фазы, ноль и отдельный заземляющий контакт
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от предметов более 1 мм (пыль частично задерживается, но не герметична)
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов, обеспечивают прочное соединение
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметизацию кабеля, предотвращает вытягивание и попадание влаги
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток, не нагревается
• Оrientация подключения: прямолинейная - кабель входит прямо, компактно, без изгиба
• Цвет: красный - стандартизированная цветовая маркировка для трёхфазных розеток высокой мощности
• Положение заземляющего контакта: 6 часов - соответствует Европейскому стандарту IEC 60309, обеспечивает правильную ориентацию при подключении

Совместимость и монтаж

Розетка Bals 3112 совместима с кабелями типа ПВС, ШВВП, КГ сечением до 16 мм2. Для монтажа необходимо:

• Зачистить жилы кабеля на 10–12 мм
• Затянуть винты клемм равномерно - не допускать перегрузки, чтобы не повредить пластик
• Закрутить уплотнительную гайку так, чтобы она плотно прилегала к оболочке кабеля - иначе нарушится защита IP44
• Не использовать с кабелями меньшего сечения - риск перегрева; большего - невозможность затяжки

Подключение выполняется в порядке: L1, L2, L3, N, PE. Заземление (PE) всегда подключается к контакту в положении “6 часов”.

Безопасность и стандарты

Розетка кабельная Bals 3112 соответствует требованиям международного стандарта IEC 60309-2 для промышленных соединителей. Конструкция исключает случайное подключение к однофазным розеткам благодаря специальной форме и расположению контактов. Наличие отдельного заземления снижает риск поражения током при пробое изоляции.

Преимущества

• Высокая надёжность соединений благодаря винтовым клеммам - не требуют периодической подтяжки
• Защита IP44 позволяет применять в помещениях с возможностью брызг, на открытых участках под навесом
• Ярко-красный цвет сразу указывает на высокую мощность - снижает вероятность ошибочного подключения
• Прямолинейная форма экономит место и упрощает прокладку кабеля
• Уплотнительная гайка работает без дополнительных уплотнителей - всё встроено

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй или потока жидкости
• Не рекомендуется для использования в средах с агрессивными химическими веществами - пластик не устойчив к растворителям
• Не подходит для подключения оборудования с импульсными нагрузками выше 63 А - возможен перегрев
• Не следует использовать в местах с частыми ударными нагрузками - корпус из пластика может треснуть при падении
• Не применяется в системах с напряжением выше 400 В - риск пробоя изоляции

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Электропитание конвейера в пищевом цеху
• Переносной компрессор на автосервисе
• Оборудование для деревообработки - торцовочные пилы, фрезеры
• Временные точки питания на выставках и мероприятиях

Практические советы

• Выбирайте кабель с медными жилами и достаточным сечением - для 63 А минимум 10 мм2, лучше 16 мм2
• Проверьте соответствие диаметра кабеля уплотнительной гайке - если слишком тонкий, используйте термоусадку
• Перед первым включением проверьте затяжку клемм - особенно после нескольких подключений
• Используйте эту розетку Bals 3112 только с подходящими вилками того же стандарта - не адаптируйте её к бытовым разъёмам
• Храните в сухом месте - даже при IP44 длительное воздействие влаги снижает срок службы пластиковых деталей
