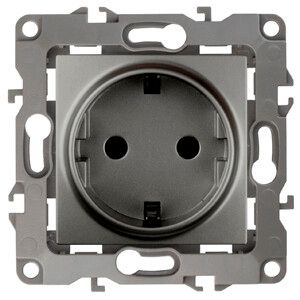

Розетка однофазная скрытого монтажа, в рамку с заземлением без шторок графит 16А 250В IP20 автоматические (безвинтовые) зажимы 12-2101-12 Эра 12 - Б0019319

Розетка 2P+E Schuko, 16А, 250В, IP20, графит, механизм 12-2101-12 от бренда ЭРА - это силовой контактный элемент для скрытой установки, предназначенный для подключения бытовой и профессиональной техники с заземлением. Механизм 12-2101-12 совместим со стандартными рамками серии Эра 12 и подходит для монтажа в стационарных сетях 230 В, 50 Гц.

Назначение и область применения

Розетка 2P+E Schuko, 16А, 250В, IP20, графит, механизм 12-2101-12 используется для подключения устройств с двухполюсным заземленным штекером типа Schuko. Подходит для постоянного подключения оборудования с мощностью до 3,5 кВт - таких как холодильники, стиральные машины, компьютеры, перфораторы, сварочные аппараты и другая бытовая и рабочая техника. Применяется в жилых, офисных и производственных помещениях с контролируемой средой - внутри помещений, где исключено попадание воды и пыли.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 / 60 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от пыли и влаги
• Заземление: есть (третий контакт - PE)
• Тип подключения: разъемные клеммы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Материал корпуса: термопласт, не содержащий галогенов - безопасен при нагреве и горении
• Цвет: графит (7024), матовая поверхность
• Габариты: 75×75×42 мм
• Количество постов: 1
• Тип механизма: с суппортом и накладкой - позволяет фиксировать механизм в монтажной коробке
• Тип крепления: в распор + винты - обеспечивает плотную посадку в стене

Совместимость и монтаж

Механизм 12-2101-12 предназначен для установки в стандартные монтажные коробки глубиной от 40 мм. Совместим с декоративными рамками серии Эра 12 - необходимо использовать соответствующую накладку (декор d 1/1). Устанавливается только в скрытую проводку. Для монтажа используйте плоскую отвертку: затяжка клемм должна быть равномерной, без излишнего усилия - чтобы не повредить медные контакты. Кабель зачищается на 8–10 мм, вставляется в клемму до щелчка. Напряжение перед работой обязательно отключается.

Безопасность и стандарты

Розетка 2P+E Schuko, 16А, 250В, IP20, графит, механизм 12-2101-12 соответствует требованиям ГОСТ Р 50572 и IEC 60884-1. Защита контактов предотвращает случайное прикосновение к токоведущим частям. Отсутствие галогенов снижает риск образования токсичных паров при перегреве. Серия Эра 12 прошла испытания на долговечность - более 10 000 циклов включения/выключения.

Преимущества

• Разъемные клеммы позволяют быстро и надежно закрепить провода без пайки
• Суппорт и система распорного крепления обеспечивают устойчивость даже при нагрузках на штекер
• Матовый графитовый цвет маскирует следы от пальцев и легко сочетается с интерьерами
• Качающаяся контактная группа - гарантирует стабильный контакт и длительный срок службы
• Изделие не требует специального питания и работает в стандартной сети 230 В

Ограничения применения

• IP20 не допускает использование во влажных помещениях - банях, кухнях без защиты, на улице
• Не подходит для подключения оборудования с током утечки выше 0 А - не является УЗО
• Не совместим с другими сериями ЭРА - только с рамками Эра 12
• Не рассчитана на подключение мощных промышленных машин (более 3,5 кВт)
• Не имеет индикации - нельзя определить наличие напряжения визуально

Примеры использования

• Подключение стиральной машины в ванной комнате (при наличии отдельной розетки с IP44 рядом)
• Работающий стол с перфоратором и зарядкой инструментов в мастерской
• Компьютерный комплекс в офисе
• Кондиционер с внутренним блоком, установленный в жилой комнате
• Зарядное устройство для электросамоката в прихожей

Практические советы

• Перед монтажом проверьте соответствие диаметра монтажной коробки - она должна быть не менее 60 мм
• При подключении медного провода используйте наконечник НШВИ - это повысит надежность контакта
• Не используйте розетку 12-2101-12 в качестве удлинителя - она не предназначена для временного подключения
• Если нужна защита от скачков напряжения - подключите ее через стабилизатор или УЗО
• При замене старой розетки - убедитесь, что заземляющий провод (PE) правильно подключен к контуру заземления
