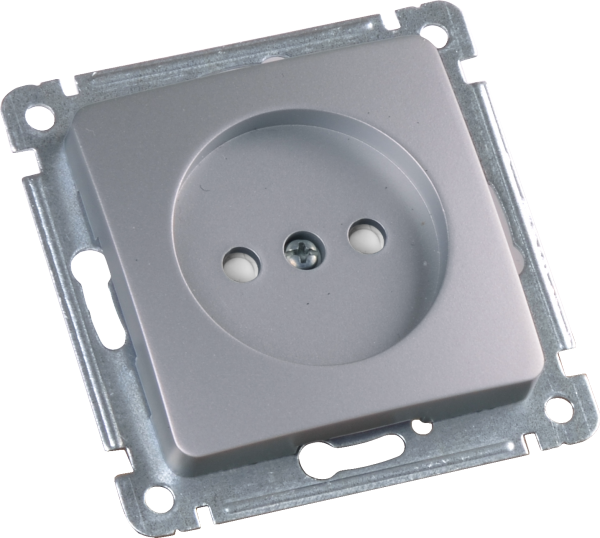

Механизм розетки СП 1-м со шторками серебр. HEGEL РС16-402-06

Розетка скрытой установки одноместная со шторкой механизм цвет серебро от бренда HEGEL, артикул рс16-402-06 - это надёжный элемент для подключения бытовых приборов в помещениях с нормальной влажностью. Механизм совместим с рамками серии «Рамочная», позволяет собирать комбинированные блоки с выключателями и другими розетками.

Назначение и область применения

Розетка скрытой установки одноместная со шторкой механизм цвет серебро предназначена для подключения одиночных электроприборов мощностью до 3,68 кВт (при 16 А и 230 В). Подходит для внутренней проводки в жилых, офисных и административных помещениях. Шторка защищает контактные отверстия от пыли и случайного доступа детей. Не используется на улице, в сырых или взрывоопасных зонах.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество постов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Габариты: 71×71×11 мм
• Материал корпуса: пластик, без галогенов
• Цвет: матовый серебристый (RAL 9006)
• Климатическое исполнение: УХЛ3 (для помещений с умеренным климатом, температура от −25C до +40C)
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка скрытой установки одноместная со шторкой механизм цвет серебро - это только механизм. Для установки требуется совместимая рамка серии «Рамочная». Крепление осуществляется встраиваемой коробкой через винты. Подключение проводов - только винтовыми зажимами. Максимальное сечение жил - 2,5 мм2; более толстые кабеля не подходят. Не допускается использование с медными многожильными проводами без оконцевания. После монтажа необходимо проверить плотность затяжки клемм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Отсутствие заземляющего контакта делает его непригодным для подключения устройств с трёхконтактной вилкой. Шторка предотвращает случайное попадание металлических предметов в отверстия. Материал корпуса не содержит галогенов - снижает риск образования токсичных газов при перегреве.

Преимущества

• Защитная шторка повышает безопасность в домах с детьми
• Матовое покрытие не царапается и не теряет внешний вид при частой уборке
• Компактные размеры позволяют использовать в ограниченном пространстве
• Поддерживает сборку многофункциональных блоков с выключателями и другими розетками
• Экономичный вариант для устройств без необходимости заземления

Ограничения применения

• Не предназначен для подключения оборудования с заземлением - отсутствует контакт PE
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в ванных, кухнях, на балконах
• Запрещено применять с кабелями сечением более 2,5 мм2 - возможен перегрев и оплавление
• Не работает при температуре ниже −25C или выше +40C
• Требуется обязательная установка в рамку - самостоятельная установка невозможна

Примеры использования

Розетка скрытой установки одноместная со шторкой механизм цвет серебро применяется в:

• Жилых комнатах - для зарядки телефонов, светильников, телевизоров
• Офисах - для подключения принтеров, компьютеров, оргтехники
• Административных помещениях - в качестве дополнительной точки питания
• В составе комбинированных блоков с двумя-трёмя выключателями и одной розеткой

Практические советы

• Перед монтажом убедитесь, что глубина подрозетника достаточна - корпус механизма имеет высоту 11 мм
• При использовании многожильного провода обязательно используйте наконечники НШВИ
• Проверьте соответствие рамки - она должна быть из той же серии «Рамочная»
• Не заменяйте эту розетку на аналог с заземлением без изменения всей проводки - это нарушит систему безопасности
• При групповой установке нескольких механизмов следите за равномерным распределением нагрузки - суммарный ток не должен превышать 16 А на один контур
