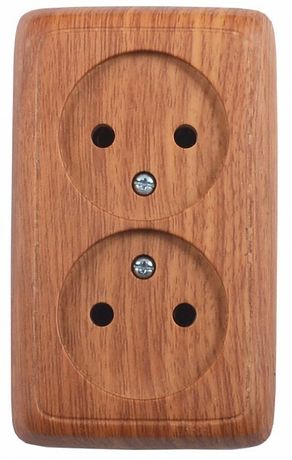

Розетка двойная наружная с изоляционной пластиной дуб - РА16-143-05 HEGEL

Розетка двойная открытой установки с изолирующей пластиной HEGEL ра16-143-05 предназначена для безопасного подключения бытовых электроприборов к однофазной сети 250 В. Конструкция с изолирующей пластиной и матовым деревянным покрытием обеспечивает надёжную защиту и эстетичный вид при настенной установке.

Назначение и область применения

Розетка двойная открытой установки с изолирующей пластиной HEGEL ра16-143-05 используется для подключения устройств мощностью до 3,5 кВт (при 16 А и 250 В) в помещениях с нормальной влажностью. Подходит для жилых комнат, офисов, мастерских и других объектов с внутренней проводкой. Применяется там, где требуется доступ к двум розеткам без необходимости маскировки проводов за стеной.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество постов: 2
• Тип контактов: без заземления
• Способ подключения: винтовые клеммы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений пальцев, но не от воды и пыли)
• Материал корпуса: пластик без галогенов
• Контакты: бронзовые
• Габариты: 103 × 61 × 25 мм
• Ширина устройства: 62 мм
• Цвет: матовый «дуб»
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C)
• Наличие шторок: да (защита от случайного попадания предметов)
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка двойная открытой установки с изолирующей пластиной HEGEL ра16-143-05 устанавливается непосредственно на стену с помощью винтового крепления. Для монтажа необходима подготовленная поверхность - ровная, сухая, без деформаций. Кабель сечением до 2,5 мм2 заводится в винтовые клеммы: фаза и ноль. Заземление не предусмотрено - не используйте с оборудованием, требующим заземления (например, стиральные машины, компьютеры, микроволновки). Корпус совместим со стандартными подрозетниками открытой установки, но не предназначен для скрытой проводки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Наличие шторок предотвращает случайное проникновение металлических предметов в контактные отверстия. Материал корпуса не содержит галогенов - при возгорании не выделяет токсичных паров. Степень защиты IP20 позволяет использовать только во внутрипомещении, в сухих условиях. Не рекомендуется для ванных комнат, кухонь с повышенной влажностью или на улице.

Преимущества

• Изолирующая пластина снижает риск пробоя между корпусом и проводами
• Матовая отделка «дуб» маскирует царапины и не бликует
• Шторки повышают безопасность в домах с детьми
• Бронзовые контакты обеспечивают долгий срок службы и устойчивость к окислению
• Комплектация «в сборе» - не требует самостоятельной сборки
• Пластик без галогенов экологически безопаснее при перегреве

Ограничения применения

• Не подходит для оборудования с заземлением - отсутствует третий контакт
• IP20 не допускает использование в сырых местах (ванная, баня, улица)
• Максимальное сечение кабеля - 2,5 мм2; более толстый провод не войдёт в клеммы
• Не рассчитана на высокую нагрузку свыше 16 А - не подключайте сразу несколько мощных приборов (электрокотлы, обогреватели)
• Климатическое исполнение УХЛ3 исключает работу при температуре ниже −25C

Примеры использования

Розетка двойная открытой установки с изолирующей пластиной HEGEL ра16-143-05 применяется:

• Для подключения светильников, зарядных устройств, телевизоров и маломощной техники в спальне или гостиной
• На рабочем столе в мастерской для инструментов (дрель, шуруповёрт)
• В офисе для питания принтера, модема и настольной лампы
• Как временная розетка при ремонте, когда невозможно сделать скрытую проводку

Практические советы

• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером
• Затягивайте винты клемм равномерно - недотянутый контакт нагреется, перетянутый - сломает пластиковую часть
• Убедитесь, что посадочный диаметр подрозетника (62 мм) соответствует ширине устройства
• Не используйте адаптеры для перехода на заземлённые вилки - это создаёт опасность
• При замене старой розетки сравните сечение провода - если он больше 2,5 мм2, потребуется переоборудование участка
• Проверяйте наличие шторок перед каждым использованием - они должны свободно открываться и закрываться
