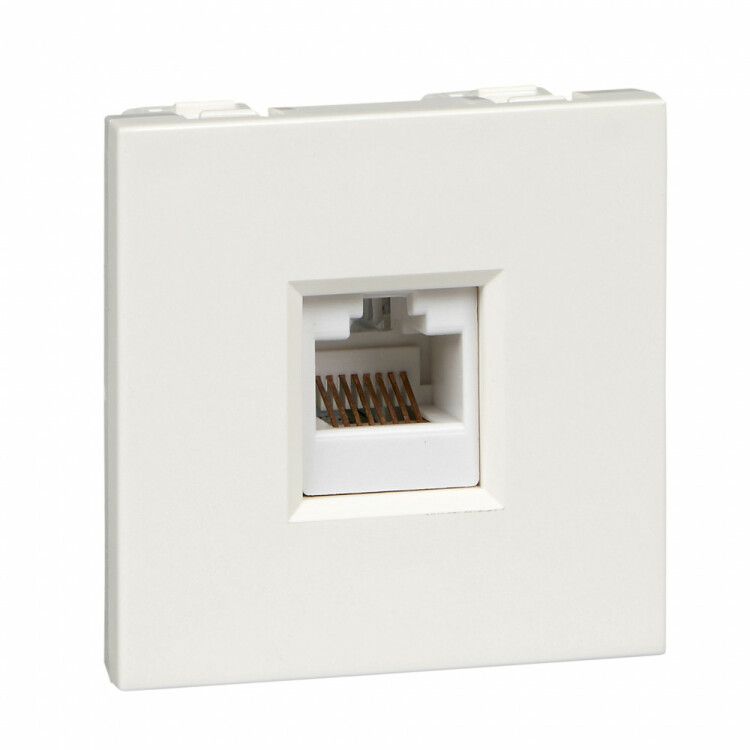

Розетка информационная СП "В45" CAT.5E для кабель-канала бел. RAL9010 SchE RIN-144K5E-BE APC

Розетка информационная В45 категории 5Е от Systeme Electric (бренд SE/Schneider Electric, артикул rin-144k5e-be) - однопостовая скрытая розетка для монтажа в кабель-каналы и модульные системы 45×45 мм. Предназначена для подключения сетевых устройств через разъём RJ45 с поддержкой скорости до 1 Гбит/с.

Назначение и область применения

Розетка информационная В45 используется для организации локальных вычислительных сетей в офисах, учебных заведениях, жилых домах и промышленных объектах. Подходит для установки в кабель-каналы, лючки MultiDesk, мини-колонны и другие модульные системы стандарта 45×45 мм. Обеспечивает надёжное соединение между сетевым оборудованием (компьютерами, телефонами, IP-камерами) и коммуникационной инфраструктурой.

Технические характеристики

• Категория: 5E - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 м
• Тип разъёма: RJ45 8P8C - совместим с Ethernet-кабелями CAT5E, CAT6
• Габариты: 45 × 45 × 33 мм - соответствует стандартному модулю 2M
• Цвет: белый RAL9010 - гармонирует с интерьерами и другими элементами системы
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не предназначена для влажных помещений
• Макс. сечение кабеля: 2,5 мм2 - позволяет использовать медные жилы стандартного сетевого кабеля
• Способ присоединения экрана: винтовой зажим - обеспечивает надёжную экранирующую связь при использовании экранированного кабеля
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р 51322.1-99 (МЭК 60884-1-94)
• Количество постов: 1
• Тип комплектации: механизм с накладкой - готов к монтажу без дополнительных деталей
• Наличие сальника: да - позволяет герметично ввести кабель из кабель-канала
• Направление выхода кабеля: прямолинейное - удобно при монтаже в плоские каналы

Совместимость и монтаж

Розетка В45 совместима с любыми модульными системами, поддерживающими формат 45×45 мм, включая лючки MultiDesk и кабель-каналы Systeme Electric. Монтаж осуществляется методом защелкивания - достаточно вставить механизм в гнездо до щелчка. Кабель заводится через встроенный сальник, затем закрепляется винтом на контактной плате. Для правильного подключения следите за цветовой схемой T568A/T568B. Накладка легко снимается для обслуживания контактов.

Безопасность и стандарты

Розетка информационная В45 сертифицирована по ГОСТ Р 51322.1-99, что гарантирует соответствие требованиям безопасности для бытовых и административных сетей. IP20 исключает риск поражения током при случайном прикосновении к разъёму. Отсутствие металлических частей снижает вероятность возникновения помех и коротких замыканий. Не предназначен для работы в условиях высокой влажности, перепадов температур ниже −25C или на открытом воздухе.

Преимущества

• Простой и быстрый монтаж благодаря механизму защелкивания
• Встроенная система крепления кабеля и сальник - исключают необходимость дополнительных фитингов
• Чёткая маркировка и совместимость с популярными системами (MultiDesk, W45)
• Высокая плотность установки - один модуль занимает всего 2 места в шкафу или канале
• Белый цвет RAL9010 - не бросается в глаза, хорошо сочетается с современным интерьера

Ограничения применения

• Не подходит для открытой установки - требует наличия кабель-канала или лючка
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя использовать в цехах, на улице, в ванных комнатах
• Максимальное сечение кабеля 2,5 мм2 - не подходит для мощных силовых кабелей или многожильных проводов толще 2,5 мм
• Не имеет встроенного PoE-питания - не поддерживает питание устройств по Ethernet (например, IP-камеры без внешнего адаптера)

Примеры использования

• Подключение компьютеров и принтеров в офисных помещениях
• Монтаж точек доступа Wi-Fi и VoIP-телефонов в учебных классах
• Интеграция IP-камер в систему видеонаблюдения при наличии отдельного питания
• Обустройство рабочих мест в коворкингах и бизнес-центрах с использованием модульных решений
• Замена старых розеток в реконструкции помещений с сохранением существующего кабель-канала

Практические советы

• Перед монтажом проверьте посадочные размеры канала - они должны точно соответствовать 45×45 мм
• При использовании экранированного кабеля (STP/FTP) обязательно подключите экран к винтовому зажиму - это снижает уровень помех
• Не затягивайте винты слишком сильно - можно повредить контакты внутри разъёма
• Для тестирования связи после монтажа используйте кабельный тестер - он покажет наличие обрывов и неправильной распиновки
• Если требуется несколько розеток рядом - выбирайте модульные рамки, чтобы избежать перекосов и щелей
• Артикул rin-144k5e-be совпадает с оригиналом от Systeme Electric - не путайте с аналогами других брендов, даже если они имеют похожий вид
