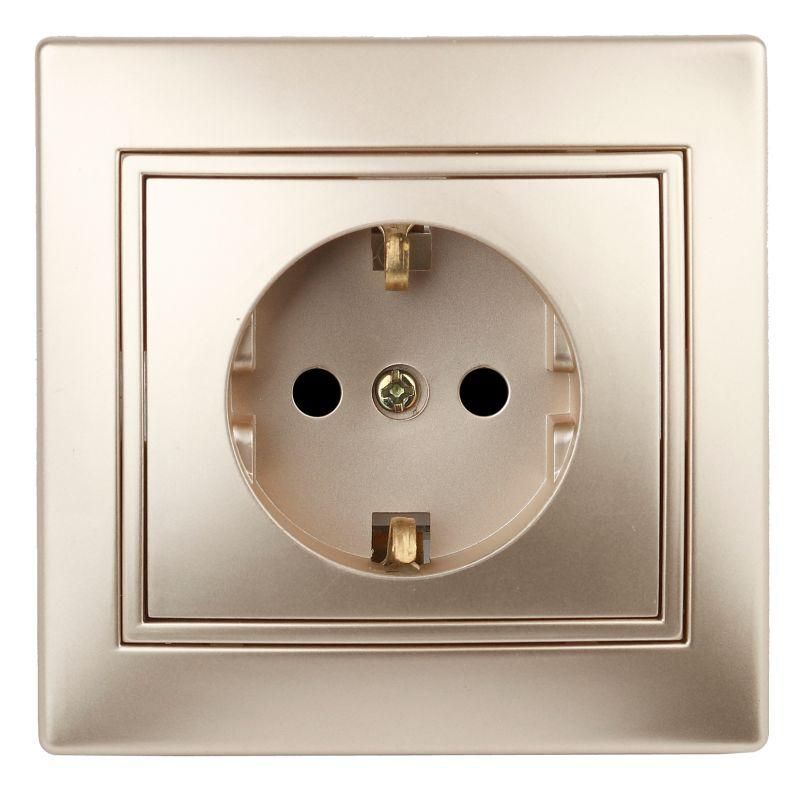

Розетка однофазная скрытого монтажа, в рамку с заземлением без шторок шампань 16А 250В IP20 1-202-04 Intro Plano - Б0053879 ЭРА

Розетка ЭРА Intro Plano с заземлением 2P+E Schuko, 16А, 250В, IP20, СУ, шампань - это розетка скрытой установки для бытовых и промышленных сетей с номиналом до 16 А. Подходит для подключения мощного оборудования, совместима с европейскими вилками и обеспечивает безопасную работу благодаря защищённому корпусу и винтовым клеммам.

Назначение и область применения

Розетка ЭРА Intro Plano предназначена для постоянного подключения бытовой и офисной техники, а также промышленного оборудования с потребляемой мощностью до 3,5 кВт. Применяется в жилых домах, квартирах, административных зданиях, мастерских и цехах, где требуется надёжное заземление и скрытая проводка. Подходит для подключения стиральных машин, компьютеров, сварочных аппаратов, кондиционеров и других устройств с трёхконтактными вилками стандарта Schuko.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Тип подключения: винтовые клеммы с двумя отверстиями каждая - позволяет выполнять последовательное подключение (шлейф)
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: бежевый (шампань), матовая поверхность
• Габариты: 80×80×40 мм
• Количество постов: 1
• Тип установки: скрытая (в подрозетник)
• Крепление: винтовое + монтажные лапки
• Комплектация: механизм с декоративной накладкой и рамкой

Совместимость и монтаж

Розетка ЭРА Intro Plano устанавливается в стандартный подрозетник диаметром 68–70 мм. Монтаж возможен как на фиксирующие лапки, так и через винты - это повышает надёжность крепления в старых или неровных нишах. Винтовые клеммы имеют два входа: один для основного провода, второй - для продолжения цепи к следующей розетке. Это упрощает организацию шлейфового подключения нескольких устройств в одной линии.

Для установки двух, трёх или четырёх розеток рядом используйте многоместные рамки:

• 2-постовая: 1-502-xx (xx = цветовой код, например, 04 - шампань)
• 3-постовая: 1-503-xx
• 4-постовая: 1-504-xx

Цветовые коды соответствуют накладкам: 01 - белый, 02 - слоновая кость, 03 - алюминий, 04 - шампань, 05 - антрацит, 10 - венге, 11 - сосна. Розетка совместима с любыми вилками типа CEE 7/4 (Schuko).

Безопасность и стандарты

Розетка ЭРА Intro Plano соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает риск случайного прикосновения к токоведущим частям, но не защищает от влаги - применение в ванных комнатах, банях и на улице запрещено. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. Конструкция соответствует нормам для розеток класса I с заземляющим контактом.

Преимущества

• Винтовые клеммы с двумя отверстиями - удобство при организации шлейфа без дополнительных перемычек
• Два способа крепления (лапки + винты) - обеспечивают надёжную фиксацию даже в деформированных подрозетниках
• Матовая поверхность - не царапается, не отражает свет, легко моется
• Совместимость с рамками серии Plano - возможность создания единых блоков из нескольких розеток
• Изготовлена из экологически безопасного термопласта - не содержит галогенов

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, бассейн) - степень защиты IP20 недостаточна
• Не рекомендуется для установки вне помещений - отсутствует защита от пыли и влаги
• Подходит только для медных проводов сечением до 2,5 мм2 - большие сечения не войдут в клеммы
• Не имеет индикации включения - нельзя определить наличие питания визуально
• Не предназначен для высокочастотных или импульсных нагрузок - только для сети 50–60 Гц

Примеры использования

• Подключение стиральной машины в спальне или кладовой
• Розетка для зарядки ноутбука и принтера в рабочем кабинете
• Установка в паре с другими розетками в блоке для кухонной техники (при использовании 2- или 3-постовой рамки)
• Обеспечение заземления для электроинструментов в гараже или мастерской

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 2,5 мм2. Более толстые провода не поместятся в клемму.
• При шлейфовом подключении затягивайте оба винта в каждой клемме - это предотвращает нагрев и окисление контактов.
• Выбирайте рамки того же цвета (код 04 - шампань), чтобы сохранить единый дизайн всей группы розеток.
• Если подрозетник слишком глубокий - используйте винтовое крепление вместо лапок для лучшей фиксации.
• Не закручивайте винты с избыточным усилием - можно повредить пластиковую клемму.
• Для замены розетки достаточно открутить одну накладку - механизм остаётся в подрозетнике, что ускоряет ремонт.
