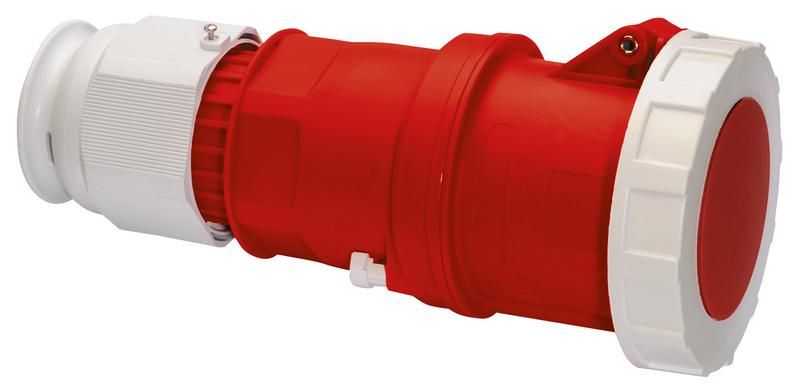

Розетка кабельная 125A 4р(3P+PE) 6h 400V IP67 3195 I 3195-Bals Bals

Розетка кабельная Bals 3195 предназначена для надёжного подключения мощного оборудования через кабель с жесткими требованиями к защите от внешних воздействий. Подходит для временных и постоянных соединений на объектах с высокой запыленностью, влажностью или риском попадания воды.

Назначение и область применения

Розетка кабельная Bals 3195 используется для подключения электрооборудования, требующего питания 400 В и тока до 125 А. Четыре полюса (3 фазы + PE) обеспечивают безопасное подключение трёхфазных устройств с заземлением. Благодаря степени защиты IP67, её можно применять в условиях улицы, на производстве, в строительной технике, на конвейерах, в мобильных установках и других местах, где есть контакт с пылью, брызгами или кратковременным погружением в воду.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки крупных двигателей, сварочных аппаратов, насосов и другого тяжёлого оборудования;
• Номинальное напряжение: 400 В - соответствует стандартному трёхфазному сетевому напряжению в промышленных системах;
• Количество полюсов: 4 (3P+PE) - три фазных контакта и один заземляющий, расположенный в положении “6 часов” для удобства и стандартизации сборки;
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут;
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить провода сечением до 50 мм2 без специальных инструментов;
• Тип кабельного ввода: уплотнительная гайка - обеспечивает плотную посадку кабеля, предотвращает вытягивание и проникновение влаги;
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток, долговечен при перепадах температур;
• Оrientация подключения: прямолинейная - кабель входит прямо, что снижает механическую нагрузку на соединения;
• Цвет: красный - визуально отличается от бытовых розеток, сигнализирует о высокой опасности и повышенном напряжении.

Совместимость и монтаж

Розетка Bals 3195 совместима с кабелями, имеющими наружный диаметр, подходящий под уплотнительную гайку - перед монтажом проверьте соответствие диаметра кабеля паспорту изделия. Установка выполняется путём вставки кабеля в ввод и затяжки гайки до герметизации. Кабельные жилы подключаются к винтовым клеммам: L1, L2, L3, PE. Заземляющий контакт расположен внизу (“6 часов”), что позволяет легко определить правильную ориентацию при подключении. Монтаж возможен на стену, раму или шасси с помощью крепёжных отверстий в корпусе (не указаны в характеристиках - требуется проверка на образце).

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для промышленных розеток, хотя явного указания на сертификаты (IEC/EN 60309) в данных нет. Применение в соответствии с нормами ПУЭ обязательно: использование только в цепях с автоматической защитой по току, исключение работы при повреждённой изоляции или деформированном корпусе. Цвет красный - сигнал о высоком напряжении, согласно ГОСТ Р 51328.

Преимущества

• Высокая степень защиты IP67 делает розетку Bals 3195 пригодной для экстремальных условий, где обычные розетки выходят из строя;
• Винтовые клеммы обеспечивают прочное и долговечное соединение даже при вибрациях и частых подключениях;
• Уплотнительная гайка исключает необходимость в дополнительных муфтах или термоусадке - всё в одном компактном решении;
• Чёткая цветовая маркировка (красный) снижает риск случайного подключения к бытовой сети;
• Прямолинейная форма уменьшает риск перегиба кабеля и продлевает срок службы подключаемого провода.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие;
• Пластиковый корпус не рассчитан на ударные нагрузки или механическое давление - не используйте в зонах с движущимися механизмами;
• Не рекомендуется для подключения оборудования с импульсными нагрузками выше 125 А - возможен перегрев клемм;
• Отсутствуют данные о рабочем температурном диапазоне - избегайте эксплуатации ниже -25C и выше +60C без проверки на практике;
• Не имеет встроенной защиты от перегрузки - обязательна установка автомата или предохранителя в цепи.

Примеры использования

• Подключение сварочного аппарата на стройплощадке;
• Временное питание насосов на водоотливных станциях;
• Соединение конвейерных лент в пищевой промышленности;
• Передвижные осветительные установки на открытых площадках;
• Запитка генераторов, компрессоров и другой техники с трёхфазным двигателем.

Практические советы

• Перед первым подключением проверьте, чтобы кабель был обрезан ровно - неровный конец может нарушить герметичность уплотнительной гайки;
• Затягивайте винты клемм равномерно, не переусердствуйте - перетянутый винт может повредить медную жилу;
• При использовании в холодном климате убедитесь, что кабель не стал хрупким - это увеличивает риск разрыва внутри ввода;
• Розетка Bals 3195 и её аналог 3195-bals идентичны по функциям - различие только в партии или упаковке;
• Обязательно помечайте розетку после монтажа - особенно если она используется в коллективных зонах, чтобы избежать случайного отключения.
