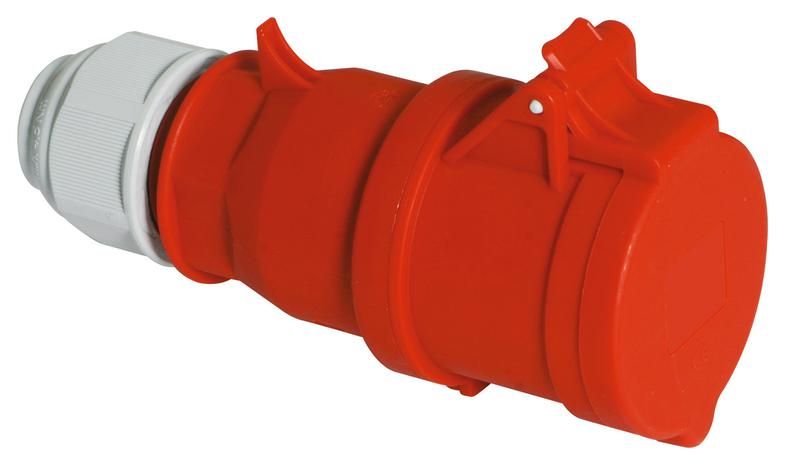

Розетка кабельная 16A 5p(3P+N+PE) 6h 400V IP44 Quick-Connect 3136 I 3136-Bals Bals

Розетка кабельная Bals 3136-BALS предназначена для надёжного подключения оборудования с питанием 400 В через кабель с заземлением. Благодаря быстрому соединению без винтов и защите IP44, она удобна для мобильных устройств на производстве.

Назначение и область применения

Эта розетка используется там, где требуется частое подключение и отключение мощного оборудования - например, на станках, конвейерах, переносных сварочных аппаратах или испытательных стендах. Подходит для временных и постоянных установок в цехах, мастерских и на открытых площадках при условии защиты от прямого попадания воды.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 7 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём
• Количество полюсов: 5 (3 фазы + N + PE) - обеспечивает полноценное подключение с защитным заземлением
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм
• Тип подключения: Безвинтовая клемма - позволяет закрепить провода одним движением, без отвертки
• Материал корпуса: Пластик - устойчив к механическим воздействиям и химическим средам
• Тип кабельного ввода: Уплотнительная гайка - герметизирует кабель диаметром до 12 мм
• Ориентация подключения: Прямолинейная - кабель входит прямо, без изгиба
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания
• Цвет: Красный - визуально отличается от других розеток, помогает быстро определить тип питания

Совместимость и монтаж

Розетка Bals 3136-BALS совместима с кабелями типа ПВС, ШВВП, КГ и аналогичными с жилами до 2,5 мм2. Для монтажа:

• Зачистите конец кабеля на 8–10 мм
• Вставьте жилы в соответствующие клеммы (L1, L2, L3, N, PE)
• Закройте крышку клеммника - контакты автоматически зажимаются
• Затяните уплотнительную гайку до плотного прилегания к кабелю

Не используйте силовые кабели с жилами больше 2,5 мм2 - это повредит клеммы. Монтаж допускается только при отключённом питании.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ IEC 60309-2 для штепсельных соединений промышленного назначения. Конструкция исключает случайное подключение к другим системам благодаря уникальной форме контактов и цветовой маркировке. Защита IP44 предотвращает попадание брызг и пыли внутрь, но не гарантирует работу при прямом потоке воды или погружении.

Преимущества

• Быстрая установка - нет необходимости использовать инструмент для затяжки клемм
• Чёткая полярность - расположение контактов исключает ошибочное подключение
• Высокая механическая прочность корпуса - выдерживает удары и вибрацию
• Яркий красный цвет - легко распознаётся среди других разъёмов, снижает риск путаницы
• Уплотнительная гайка - обеспечивает долговечную герметизацию даже при частых подключениях

Ограничения применения

• Не предназначен для работы под водой или в условиях постоянного воздействия струй жидкости - IP44 недостаточно для таких задач
• Не рекомендуется применять в помещениях с высокой запылённостью выше класса IP54
• Не подходит для подключения оборудования с током более 16 А - возможен перегрев и выход из строя
• Избыточная нагрузка на кабель (более 2,5 мм2) приведёт к плохому контакту и нагреву

Примеры использования

• Подключение переносного сварочного аппарата на стройплощадке
• Разъём для питания насосов на линии производства
• Временная розетка для тестирования станков в сервисном центре
• Подключение электроинструмента на сборочном участке с частой сменой оборудования

Практические советы

• Перед первым использованием проверьте соответствие цвета жил кабеля и контактов розетки: L1/L2/L3 - коричневый/чёрный/серый; N - синий; PE - жёлто-зелёный
• При частом подключении/отключении регулярно осматривайте уплотнительную гайку - при появлении трещин замените её
• Не используйте адаптеры или переходники - они нарушают целостность системы заземления
• Для длительной эксплуатации вне помещений лучше дополнительно защищать розетку кожухом или накладкой
• Артикул 3136-BALS - это тот же продукт, что и 3136; различие лишь в формате записи, не влияет на функционал
