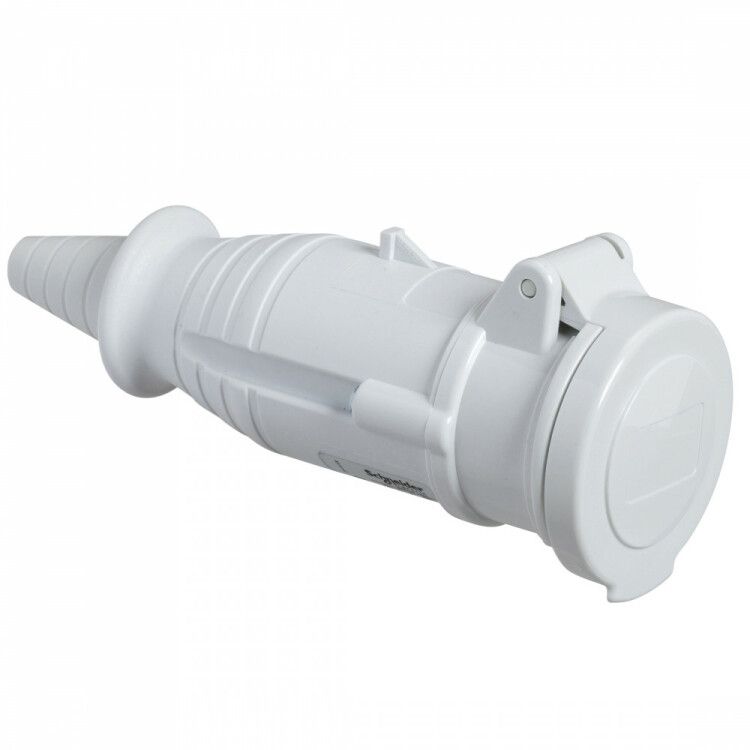

Розетка кабельная 32А 3P 40-50В винт. IP44 SchE 82418 APC

Розетка кабельная Schneider Electric PRATIKA 82418 предназначена для надёжного подключения мобильного оборудования на напряжении до 50 В переменного тока. Её прочная конструкция с защитой IP44 и винтовыми клеммами делает её подходящим решением для промышленных условий, где важна устойчивость к механическим воздействиям и попаданию пыли.

Назначение и область применения

Розетка кабельная Schneider Electric PRATIKA 82418 используется для временного или постоянного подключения устройств с питанием 40–50 В переменного тока частотой 50–60 Гц. Подходит для промышленного оборудования: сварочных аппаратов, компактных станков, систем автоматизации, тестового оснащения и переносных инструментов. Применяется там, где требуется безопасное и надёжное соединение без штекерной системы.

Технические характеристики

• Максимальный ток: 32 А - выдерживает нагрузки типичных промышленных потребителей;
• Напряжение: 40–50 В переменного тока (AC), частота 50–60 Гц - соответствует стандарту EN 60309-2;
• Количество полюсов: 3 - обеспечивает подключение фазы, нуля и заземления;
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон;
• Подключение: винтовые клеммы - позволяют закрепить провода сечением до 6 мм2 без специальных инструментов;
• Форма подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности;
• Материал корпуса: пластик - устойчив к химическим веществам и ударам;
• Цвет: белый (RAL 7035) - совместим с большинством промышленных панелей и окраской оборудования.

Совместимость и монтаж

Розетка кабельная PRATIKA 82418 совместима с кабелями, имеющими соответствующую вилку стандарта IEC 60309. Для установки необходимо:

• Зачистить изоляцию с жил кабеля на 8–10 мм;
• Завести каждую жилу в свою клемму (L, N, PE);
• Затянуть винты равномерно, чтобы не повредить медную жилу;
• Не использовать кабели с сечением менее 1,5 мм2 или более 6 мм2 - это нарушит контакт и может вызвать нагрев.

Монтаж возможен на стену, раму или оборудование с помощью крепёжных отверстий в корпусе. Учитывайте посадочную глубину - корпус выступает на 35 мм, что требует свободного места сзади.

Безопасность и стандарты

Розетка кабельная Schneider Electric PRATIKA 82418 соответствует требованиям международного стандарта EN 60309-2, который регламентирует конструкцию, испытания и маркировку промышленных разъёмов. Наличие заземляющего контакта (PE) гарантирует защиту от поражения током при пробое изоляции. Класс защиты IP44 позволяет применять изделие в помещениях с повышенной влажностью, но не во внешних условиях или под дождём.

Преимущества

• Надёжность винтовых клемм - не ослабевают со временем, даже при вибрации;
• Высокая степень защиты IP44 - снижает риск отказа из-за пыли и влаги;
• Чёткая маркировка и цветовая идентификация - исключает ошибки при подключении;
• Известный бренд Schneider Electric - гарантированное качество материалов и сборки.

Ограничения применения

• Не предназначен для работы при температуре ниже –25 C - материал становится хрупким;
• Не допускается погружение в воду - IP44 не обеспечивает герметичность при затоплении;
• Не подходит для высоких напряжений выше 50 В - риск пробоя изоляции;
• Не рекомендуется для частого подключения/отключения - винтовые клеммы не рассчитаны на многократные циклы, как быстроразъёмные;
• Не совместима с кабелями других серий, кроме PRATIKA и аналогов по форм-фактору IEC 60309.

Примеры использования

• Переносной сварочный аппарат на заводе - подключается через эту розетку к распределительному щиту;
• Линия контроля качества на конвейере - питание датчиков и световых индикаторов 48 В DC через преобразователь;
• Обслуживание технологического оборудования - временный доступ к сети для диагностики;
• Аудио- и видеосистемы на сцене - безопасное подключение маломощных усилителей.

Практические советы

• Перед первым подключением проверьте плотность затяжки винтов - слегка потяните каждый провод рукой, чтобы убедиться в надёжном контакте;
• При использовании в пыльных средах периодически очищайте входное отверстие - даже IP44 не предотвращает накопление пыли внутри;
• Не используйте удлинители с этой розеткой - увеличивает риск перегрузки и снижает надёжность соединения;
• Если нужна частая замена кабеля - рассмотрите вариант с быстроразъёмным разъёмом, так как винтовые клеммы требуют времени на демонтаж;
• Эта модель - часть серии PRATIKA, поэтому все элементы серии взаимозаменяемы по форме и цветовой кодировке - можно собирать целые системы.
