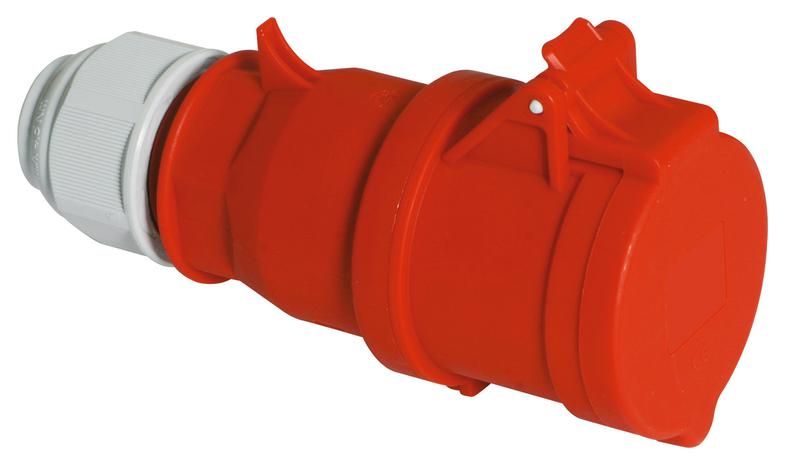

Розетка кабельная 32A 4p (3P+PE) 6h 400V IP44 Quick-Connect 3142 I 3142-Bals Bals

Розетка кабельная Bals 3142 - это надёжное соединение для временного или переносного питания трёхфазных устройств с заземлением. Подходит для промышленных условий, где важна быстрая установка и защита от брызг воды и пыли. Модель выполнена в красном цвете, имеет четырёхполюсную схему 3P+PE и клеммы типа Quick-Connect.

Назначение и область применения

Розетка Bals 3142 предназначена для подключения оборудования, требующего трёх фаз и защитного заземления - например, сварочных аппаратов, насосов, компрессоров, станков и конвейеров. Используется там, где нужна мобильность: на стройплощадках, в цехах, на объектах с частой сменой местоположения нагрузки. Кабельный тип позволяет легко подключить её к шнуру без необходимости монтировать в стену или щит.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку до этого значения, подходит для мощных потребителей.
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 400/230 В (L-L/L-N).
• Количество полюсов: 4 - три фазы (L1, L2, L3) + защитное заземление (PE), схема 3P+PE.
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и от брызг воды с любого направления.
• Тип клемм: Безвинтовые - зажимы позволяют быстро закрепить провода без отвёртки, просто вставив жилу и затянув рычаг.
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что соответствует стандартной ориентации для удобства подключения.
• Материал корпуса: Пластик - устойчивый к ударным нагрузкам, не проводит ток, не нагревается.
• Тип кабельного ввода: Уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля диаметром до 12–15 мм (зависит от изоляции).
• Ориентация подключения: Прямолинейная - вход и выход находятся на одной оси, минимизирует изгибы кабеля.
• Цвет: Красный - высокая видимость, часто используется для обозначения силовых соединений.

Совместимость и монтаж

Розетка Bals 3142 совместима с любым кабелем с медными жилами сечением до 6 мм2. Для монтажа:

• Зачистите конец кабеля на 8–10 мм.
• Откройте зажим, вставьте жилу до упора.
• Закройте зажим - проверьте, чтобы провод не выскочил при легком потягивании.
• Затяните уплотнительную гайку, чтобы кабель не болтался внутри.
• Не используйте многожильные провода без наконечника - они могут деформироваться и плохо контактировать.

Подключение выполняется в соответствии с расцветкой: L1, L2, L3 - фазы; PE - заземление. Напряжение между фазами - 400 В, между фазой и нулём - 230 В.

Безопасность и стандарты

Розетка Bals 3142 соответствует требованиям IEC 60309-2 для промышленных соединителей. Конструкция исключает случайное отсоединение под нагрузкой благодаря механической фиксации вилки. Защита IP44 снижает риск поражения током при работе во влажной среде, но не делает её водонепроницаемой - нельзя погружать в воду или использовать под дождём без дополнительной защиты.

Преимущества

• Quick-Connect - экономия времени при подключении, особенно при частой замене оборудования.
• Красный цвет - сразу отличается от сигнальных и слаботочных розеток, снижает вероятность ошибки.
• Жесткий пластиковый корпус - устойчив к химическим воздействиям, маслам, бензину, распространённым в цехах.
• Фиксация кабеля через уплотнительную гайку - предотвращает выдергивание и повреждение внутренних контактов.

Ограничения применения

• Не предназначен для постоянной установки - не имеет креплений для монтажа на стену или щит.
• IP44 недостаточно для работы под дождём, в сырых помещениях без крышки или на открытых площадках без защиты.
• Не рекомендуется для кабелей с алюминиевыми жилами - возможен плохой контакт и перегрев.
• Максимальная температура окружающей среды - до +40 C. При более высоких температурах снижается допустимая нагрузка.
• Не совместима с вилками других серий или брендов, если не соответствуют стандарту IEC 60309.

Примеры использования

• Переносной сварочный аппарат на стройке - подключается к удлинителю с вилкой того же стандарта.
• Компрессор в автосервисе - питание через временную розетку, установленную рядом с рабочим местом.
• Оборудование на сборочном конвейере - когда требуется менять инструменты или машины без отключения сети.
• Электроинструмент на объектах с ограниченным доступом к стационарным розеткам.

Практические советы

• Выбирайте кабель с достаточным сечением - для 32 А лучше использовать 4×6 мм2 или 5×4 мм2 (с PE).
• Проверяйте плотность затяжки уплотнительной гайки - слишком слабо - кабель выпадет, слишком сильно - повредится изоляция.
• Используйте эту розетку только с вилками того же типа - Bals 3142 работает только с вилками 3P+PE 32A IP44.
• После каждого подключения проверяйте, что все контакты плотно зажаты - особенно после вибраций или перемещений.
• Храните розетку в сухом месте - даже при IP44 долгое воздействие влаги может вызвать окисление контактов.
