Розетка переносная 224 3P+PE 32А 380В IP44 EKF PROXIMA | ps-224-32-380-PRO

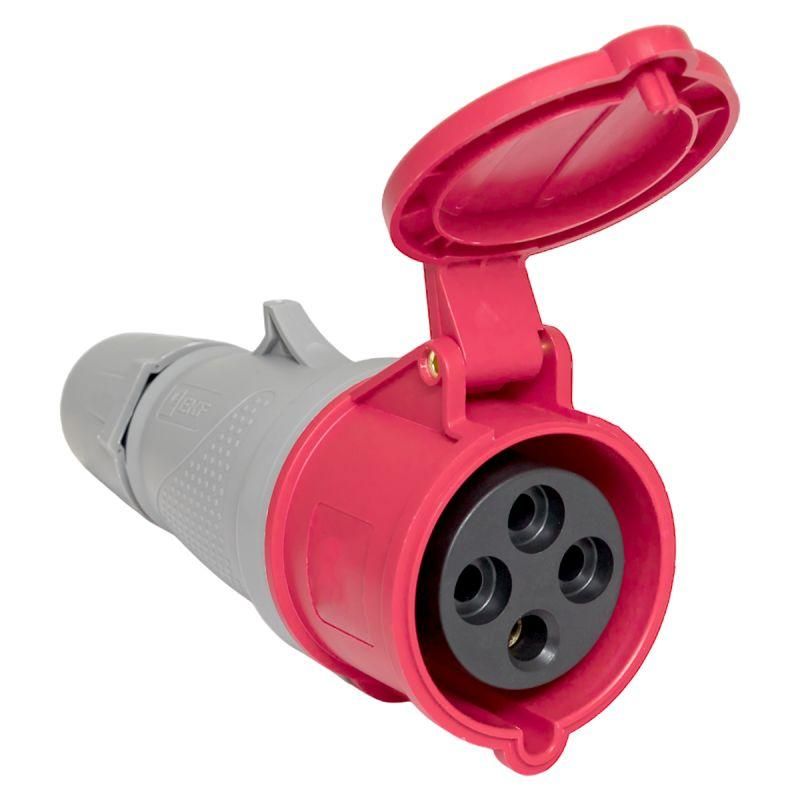

Розетка переносная кабельная EKF PROxima ps-224-32-380-pro предназначена для надёжного подключения мощного промышленного оборудования через гибкий кабель. Устройство обеспечивает безопасную передачу электроэнергии на объектах со средней и высокой нагрузкой, где требуется защита от брызг и пыли.

Назначение и область применения

Розетка переносная кабельная EKF PROxima ps-224-32-380-pro используется там, где необходимо временное или мобильное питание устройств с высокой мощностью. Подходит для подключения сварочных аппаратов, компрессоров, насосов, световых установок, строительной техники и других приборов, требующих трёхфазного напряжения 380–400 В.

Часто применяется в условиях открытых площадок, на стройках, в автосервисах, на выставках, в мобильных пунктах питания и жилых трейлерах. Конструкция позволяет легко перемещать оборудование без необходимости постоянной проводки.

Технические характеристики

• Максимальный ток: 32 А - рассчитана на длительную работу с высокими нагрузками, например, при использовании оборудования до 22 кВт при 380 В;
• Напряжение: 400 В - совместима с сетями 380/400 В, типичными для промышленных объектов;
• Количество полюсов: 4 - три фазы (L1, L2, L3) + защитное заземление (PE);
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и от брызг воды со всех направлений; не предназначена для погружения или прямого потока воды;
• Подключение: винтовые клеммы - обеспечивают прочное и долговечное соединение с медным многожильным кабелем;
• Оrientация подключения: прямолинейная - кабель входит прямо в корпус, что уменьшает изгибы и снижает риск повреждения;
• Кабельный ввод: уплотнительная гайка - герметизирует вход кабеля, предотвращая просачивание влаги и пыли;
• Материал корпуса: пластик - ударопрочный, термостойкий, не поддерживающий горение;
• Заземляющий контакт: ориентирован на 6 часов - соответствует стандартному положению для удобства подключения и визуального контроля.

Совместимость и монтаж

Розетка переносная EKF PROxima ps-224-32-380-pro совместима с любыми штекерами стандарта IEC 60309 PNE 32A 4P+PE. Для монтажа используйте кабель с сечением 4–6 мм2 (медный многожильный). Перед подключением обязательно отключите питание.

Установка выполняется в следующем порядке:

1. Снимите крышку корпуса;
2. Пропустите кабель через уплотнительную гайку и затяните её плотно;
3. Зафиксируйте жилы в клеммах: L1, L2, L3 - фазы, PE - заземление (по цветовой маркировке: коричневый/чёрный/серый - фазы, жёлто-зелёный - заземление);
4. Закройте корпус и проверьте надёжность крепления.

Не допускается использование с кабелями меньшим сечением - это вызывает перегрев. Кабель должен иметь достаточную гибкость для частого перемещения.

Безопасность и стандарты

Розетка переносная EKF PROxima ps-224-32-380-pro соответствует требованиям ГОСТ Р МЭК 60309-2 и имеет сертификацию ЕАС. Корпус выполнен из самозатухающего пластика, исключающего распространение пламени. Защита IP44 делает её безопасной для работы во влажных и запылённых помещениях, однако не заменяет обязательное применение УЗО в цепи питания.

Преимущества

• Высокая механическая прочность корпуса - выдерживает случайные удары и давление;
• Надёжная фиксация кабеля благодаря уплотнительной гайке - снижает вероятность отсоединения;
• Простота обслуживания - доступ к клеммам без инструментов после снятия крышки;
• Ярко выраженная маркировка контактов - минимизирует ошибки при подключении;
• Совместимость с широким спектром промышленных штекеров - универсальное решение для разных задач.

Ограничения применения

• Не предназначен для постоянной установки - только для временного или мобильного подключения;
• Не следует использовать в условиях прямого дождя, сильного водяного потока или погружения - IP44 не обеспечивает полную водонепроницаемость;
• Избегайте эксплуатации при температуре ниже -25 C - материал становится хрупким;
• Не рекомендуется подключать устройства с импульсными нагрузками выше 32 А - возможна деформация контактов;
• Не допускается модификация или замена оригинальных деталей - это нарушает соответствие нормам безопасности.

Примеры использования

• На стройплощадке - питание перфораторов, болгарок, освещения;
• В автосервисе - подключение сварочного аппарата и воздушного компрессора;
• На выставке - временные точки питания для демонстрационного оборудования;
• В мобильном жилом трейлере - распределение энергии от генератора к бытовым приборам;
• На производстве - перенос питания между участками сборки или ремонта.

Практические советы

• Перед каждым использованием проверяйте целостность кабеля и состояние контактов - особенно после переноски по грубому покрытию;
• Выбирайте кабель с запасом длины - не натягивайте его, чтобы не нагружать клеммы;
• При работе в условиях повышенной влажности регулярно протирайте поверхность розетки сухой тканью;
• Не используйте адаптеры или переходники - они нарушают целостность системы заземления и увеличивают риск перегрузки;
• При возникновении нагрева корпуса немедленно отключите питание - это сигнал перегрузки или плохого контакта.
