Розетка комбинированная (+Schuko) 32A 5р(3P+N+PE) 6h 400V IP44 I 108-Bals Bals

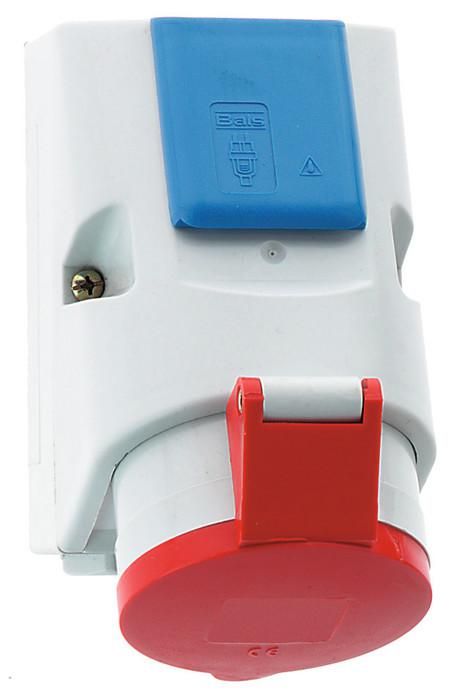

Розетка комбинированная 32A 5P (3P+N+PE) 6h 400V IP44 Schuko от Bals - это настенный комбинированный контактный узел, сочетающий силовой разъём CEE 32 A и бытовую розетку Schuko в одном корпусе. Подходит для подключения оборудования с высокой мощностью и одновременного питания маломощных устройств в условиях повышенной влажности или запылённости.

Назначение и область применения

Розетка комбинированная 32A 5P (3P+N+PE) 6h 400V IP44 Schuko предназначена для установки в местах, где требуется одновременное питание двух типов нагрузок: трёхфазного оборудования (например, станков, насосов, компрессоров) через разъём CEE и однофазных устройств (инструмент, освещение, контрольные панели) через стандартную Schuko-розетку. Применяется в промышленных цехах, мастерских, на открытых площадках, в зонах обслуживания техники - там, где нужна надёжная защита от брызг и пыли.

Технические характеристики

• Номинальный ток: 32 А (для разъёма CEE)
• Напряжение: до 400 В переменного тока (трёхфазная сеть)
• Защита от внешних воздействий: IP44 - защищает от брызг воды со всех сторон и частиц пыли более 1 мм
• Тип контактов: 5P (3 фазы + N + PE) - обеспечивает полноценное заземление
• Количество Schuko-розеток: одна (стандарт Европы, 16 А, 250 В)
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и перепадам температур
• Цвет: серый
• Кабельный ввод: M25 - совместим с кабелями диаметром около 9–12 мм
• Тип монтажа: настенный, с использованием крепёжных отверстий в корпусе
• Длина кабеля: 0 м - требует самостоятельного подключения проводов

Совместимость и монтаж

Розетка комбинированная 32A 5P (3P+N+PE) 6h 400V IP44 Schuko от Bals имеет один вход M25 для подводящего кабеля. Для монтажа необходимо:

• Закрепить корпус на стене с помощью болтов или саморезов через предварительно просверленные отверстия;
• Подвести кабель сечением, соответствующим току 32 А (минимум 4×6 мм2 медный);
• Подключить фазы L1/L2/L3, нейтраль N и защитный проводник PE согласно цветовой маркировке;
• Убедиться, что кабельный ввод плотно затянут - иначе нарушится степень защиты IP44;
• Schuko-розетка подключается параллельно одной из фаз и нейтрали - рекомендуется использовать ту же фазу, что и основное оборудование для равномерной нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с повышенной опасностью. Степень защиты IP44 позволяет применять её в условиях возможного попадания брызг воды - например, на производстве, в автомойках, на открытых площадках. Наличие защитного заземления (PE) исключает риск поражения током при пробое изоляции. Материал корпуса не поддерживает горение и соответствует нормам UL/IEC для электротехнических изделий.

Преимущества

• Экономия места: два типа розеток в одном корпусе вместо двух отдельных устройств;
• Высокая надёжность: прочный пластиковый корпус и герметичная конструкция снижают вероятность отказа;
• Гибкость подключения: можно одновременно работать с мощным оборудованием и контролирующими устройствами;
• Совместимость с европейскими стандартами: Schuko-розетка поддерживает все распространённые plug-in устройства в России и странах СНГ.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй или потока жидкости;
• Не рассчитана на работу при температурах ниже -25 C - материал становится хрупким;
• Отсутствие встроенного автоматического выключателя - требуется отдельная защита в распределительном щите;
• Нулевой кабель - необходима собственная прокладка проводов от щита; нельзя просто “вставить” готовый шнур;
• Не следует использовать в средах с агрессивными химическими веществами - пластик может деформироваться.

Примеры использования

• На производственной линии: трифазный станок подключен через CEE, а пульт управления - через Schuko;
• На автосервисе: подъёмник (CEE) и светодиодная лампа/зарядка аккумулятора (Schuko) установлены рядом;
• На стройплощадке: временный генератор подключён к CEE, а переносной светильник - к Schuko;
• В теплице: насос (CEE) и система автоматического полива (Schuko) работают от одного узла.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля току 32 А - недостаточное сечение вызывает нагрев и выход из строя;
• Обязательно используйте заземляющий проводник (PE) - игнорирование этого вывода делает устройство опасным;
• При закручивании кабельного ввода M25 не переусердствуйте - можно повредить резьбу или уплотнитель;
• Если планируете использование в холодном помещении - выбирайте модели с усиленной термостойкостью или устанавливайте в защищённом месте;
• Артикулы 108 и 108-bals - это один и тот же продукт; различия лишь в партиях поставки, функционально они идентичны.
