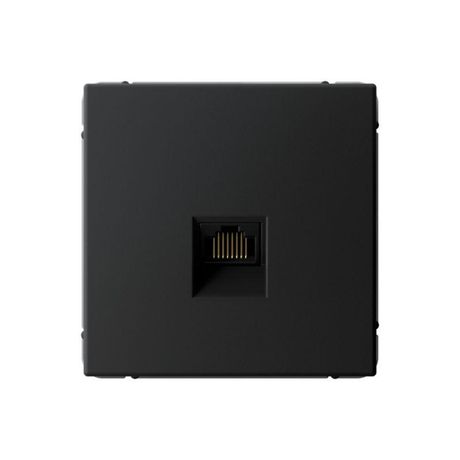

Розетка компьютерная ArtGallery RJ45 кат.5E механизм карбон SE GAL001083 APC

Розетка компьютерная RJ45, категория 5е, механизм, цвет карбон, серия SE от бренда Systeme Electric (артикул gal001083) - это надёжный модуль для подключения сетевых устройств в офисах, серверных и промышленных средах. Компактный механизм с защитной крышкой обеспечивает чистый монтаж и долговечную работу даже при активном использовании.

Назначение и область применения

Розетка компьютерная RJ45, категория 5е, механизм, цвет карбон, серия SE предназначена для подключения Ethernet-устройств к локальным сетям. Подходит для установки в стеновые коробки, панели управления, рабочие места сотрудников, серверные шкафы и точки доступа. Идеально для офисов, учебных заведений, медицинских учреждений и производственных площадок, где требуется стабильное проводное соединение.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость передачи данных до 1 Гбит/с (при оптимальных условиях до 10 Гбит/с на коротких участках до 30 м)
• Частотный диапазон: до 500 МГц
• Тип разъёма: RJ45 8P8C - совместим с витой парой CAT5e/CAT6
• Способ присоединения: винтовой зажим - позволяет фиксировать жилы кабеля без обжима
• Способ подключения экрана: винтовой контакт - обеспечивает экранирование при использовании STP/FTP кабелей
• Защита: IP20 - предотвращает случайный доступ к токоведущим частям, не защищает от воды и пыли
• Размеры: 71×71×37,5 мм - стандартизированная форма для монтажа в типовые рамки
• Цвет: черный (карбон) - матовый, устойчивый к царапинам и УФ-выцветанию
• Комплектация: основной модуль с поворотной защитной крышкой
• Подключение экрана: да - через винтовую клемму
• С сальником/соединителем: да - для герметизации входа кабеля
• Цветовая маркировка: есть - пометки контактов соответствуют T568A/B

Совместимость и монтаж

Розетка компьютерная RJ45, категория 5е, механизм, цвет карбон, серия SE устанавливается в стандартные монтажные коробки глубиной не менее 40 мм. Крепится захватным и винтовым способом - подходит как для пластиковых, так и металлических корпусов. Для монтажа используйте кабель с внешним диаметром до 9 мм - сальник обеспечивает плотное прилегание. Присоединение жил выполняется винтовыми клеммами: зачищайте провода на 8–10 мм, затягивайте равномерно, чтобы не пережать медную жилу. Экран кабеля подключается к специальному зажиму - обязательное условие при использовании экранированного (STP/FTP) кабеля.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности для внутренней установки. Степень защиты IP20 исключает риск прикосновения к токоведущим частям пальцами или инструментами. Произведено из самозатухающего ABS-пластика, что снижает горючесть материала. Соответствует международным нормам для коммуникационных разъёмов IEC 60603-7.

Преимущества

• Удобная защитная крышка - предохраняет разъём от пыли и механических повреждений
• Цветовое оформление «карбон» - эстетично сочетается с современным интерьером, маскирует следы эксплуатации
• Цветовая маркировка контактов - ускоряет проверку и диагностику схемы подключения
• Винтовой зажим вместо punch-down - не требует специального инструмента, подходит для ремонта и замены
• Сальник на входе - минимизирует нагрузку на кабель и снижает вероятность его перегиба
• Производство по технологии ArtGallery - подтверждённый промышленный дизайн, победитель премии Минпромторга 2023

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли
• Не рекомендуется использовать в помещениях с повышенной влажностью (баня, прачечная, холодильные камеры)
• Максимальная скорость 10 Гбит/с достигается только при использовании качественного кабеля CAT6a и расстоянии до 30 метров; при длинных трассах (более 50 м) реальная скорость снижается до 1 Гбит/с
• Не подходит для PoE+ / PoE++ питания выше 30 Вт - не имеет усиленных контактов для мощных устройств

Примеры использования

• Рабочее место оператора в офисе - подключение ПК, принтера, терминала
• Серверная комната - точка подключения маршрутизатора или NAS
• Аудитория университета - подключение компьютеров к образовательной сети
• Производственный цех - подключение HMI-панелей, PLC-контроллеров
• Медицинский кабинет - подключение диагностического оборудования с Ethernet-интерфейсом

Практические советы

• Перед монтажом проверьте соответствие типа кабеля (UTP/STP) - для экранированных кабелей обязательно подключите экран к винтовому зажиму
• Не перегибайте кабель внутри коробки - радиус изгиба должен быть не меньше 4 диаметров кабеля
• При использовании в многожильных системах (например, в панелях) соблюдайте порядок цветовой маркировки T568B - это уменьшает количество ошибок при тестировании
• Для длительной работы в условиях постоянного подключения/отключения - регулярно проверяйте затяжку винтовых клемм (раз в год)
• Эта розетка - часть серии ArtGallery от Systeme Electric - все изделия этой серии имеют единый стиль и совместимы с другими модулями (USB, телефон, HDMI) в том же цвете
