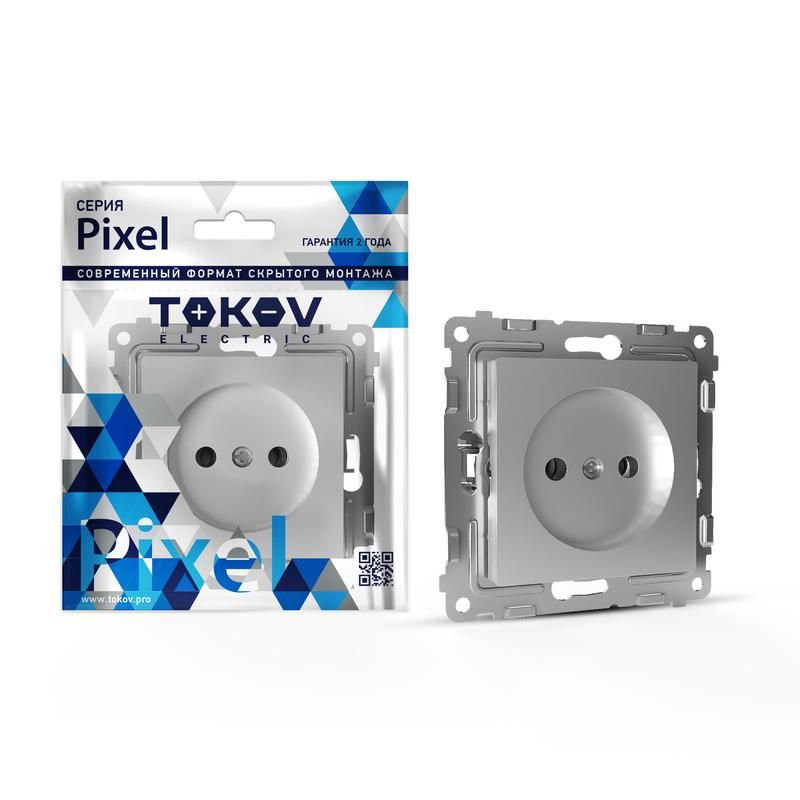

Розетка 1-м СП Pixel 16А IP20 без заземл. механизм алюм. TOKOV ELECTRIC TKE-PX-R1-C03

Розетка силовая 1-местная 16А без заземления с механизмом алюминиевым от TOKOV ELECTRIC (артикул tke-px-r1-c03) предназначена для надёжного подключения мощных устройств в условиях, где заземление не требуется. Продукт из серии Pixel сочетает прочную конструкцию, компактные габариты и стильный внешний вид, подходящий для скрытой установки.

Назначение и область применения

Эта розетка используется для подключения оборудования с током до 16 А и напряжением до 250 В. Подходит для постоянного питания станков, насосов, нагревательных элементов, сварочных аппаратов и других промышленных или бытовых приборов, не требующих защитного заземления. Устройство рассчитано на скрытую установку в стене, что делает его идеальным для объектов с внутренней проводкой - мастерских, цехов, складов, частных домов.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В
• Номинальное напряжение: 250 В - соответствует стандартным сетям в России и странах СНГ
• Количество контактов: один - однополюсное подключение
• Заземление: отсутствует - контакт PE не предусмотрен
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Габариты: 71×71×45 мм - компактный формат для стандартных монтажных коробок
• Минимальная глубина монтажной коробки: 37 мм - требует минимального объёма для установки
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим воздействиям
• Механизм: алюминиевый - обеспечивает высокую теплопроводность и долговечность контактов
• Цвет и поверхность: глянцевый алюминий - эстетичный внешний вид, легко моется
• Способ присоединения: винтовые зажимы - надёжное соединение с медными жилами до 2,5 мм2

Совместимость и монтаж

Розетка совместима с любыми стандартными металлическими или пластиковыми монтажными коробками для скрытой проводки. Для правильной установки необходимо соблюдать минимальную глубину коробки - 37 мм. Монтаж выполняется с помощью двух винтов через боковые отверстия. Кабель подключается к винтовым зажимам: фаза и ноль. Направление подключения не имеет значения - устройство не полярное. Перед монтажом обязательно отключите питание. Не используйте розетку в помещениях с повышенной влажностью или на улице - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60884-1 для розеток переменного тока. Отсутствие защитного контакта допускается для класса II электрооборудования - когда сам прибор дважды изолирован. Однако применение этой розетки запрещено для устройств, требующих заземления по паспорту - например, современных компьютеров, холодильников, стиральных машин. Нарушение этого правила создаёт риск поражения током.

Преимущества

• Алюминиевый механизм снижает нагрев при длительной работе - увеличивает срок службы контактов
• Глянцевая поверхность не царапается легко и сохраняет внешний вид даже после многократной уборки
• Компактные размеры позволяют устанавливать её там, где другие модели не помещаются
• Винтовой зажим обеспечивает плотный контакт без необходимости в специальных инструментах
• Универсальный дизайн подходит как для промышленных, так и для бытовых условий

Ограничения применения

• Не применяйте в помещениях с высокой влажностью - банях, душевых, на улице, в подвале без защиты
• Запрещено использовать для оборудования, которое требует заземления - проверьте паспорт прибора перед подключением
• Не подключайте кабели с площадью сечения более 2,5 мм2 - возможен перегрев и выход из строя
• Не устанавливайте рядом с источниками тепла выше +40 C - материал корпуса термостоек, но механизм чувствителен к перегреву
• Не заменяйте эту модель на розетку с заземлением без изменения всей цепи - это нарушит систему защиты

Примеры использования

• Промышленный станок с двигателем 2,2 кВт - подключён напрямую без заземления, так как корпус изолирован
• Нагревательный элемент в сушильном шкафу - работает постоянно, требует надёжного контакта
• Сварочный аппарат в гараже - часто перемещаемый, но не нуждается в заземлении по техническому регламенту
• Автоматическая система полива - установлено в закрытом щитке внутри дома

Практические советы

• Перед монтажом проверьте, чтобы в монтажной коробке было минимум 37 мм свободной глубины - иначе розетка не войдёт
• Обязательно затяните винты зажимов усилием рук - не используйте плоскогубцы, чтобы не сломать пластик
• Если кабель слишком тонкий (менее 1,5 мм2), проденьте его в два оборота вокруг винта - это предотвратит ослабление
• При использовании в цеху периодически осматривайте контакты - алюминиевый механизм долговечен, но окисление всё же возможно
• Если вам нужна розетка с заземлением - выбирайте другую модель из серии Pixel: tke-px-r1-g03
