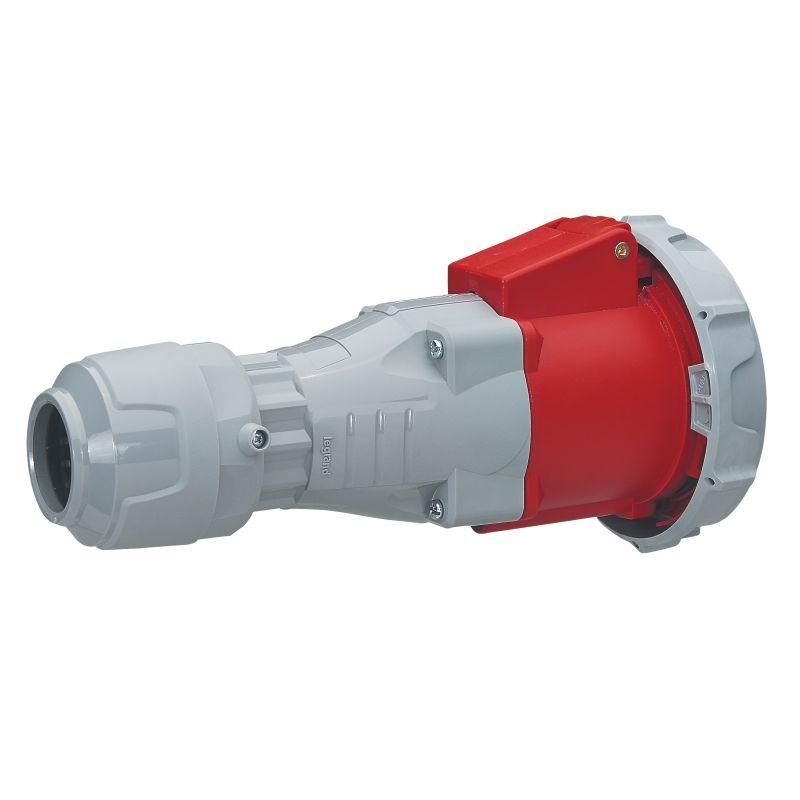

Розетка мобильная - 63А 3К+Н+З 380В IP67 555509 Legrand

Розетка мобильная Legrand Euro 555509 предназначена для временного подключения мощного оборудования на объектах с высокими требованиями к защите от внешних воздействий. Благодаря прочному пластиковому корпусу и степени защиты IP67, она надёжно работает в условиях улицы, на стройплощадках и в цехах с повышенной влажностью или запылённостью.

Назначение и область применения

Розетка мобильная Legrand Euro 555509 используется для подключения переносного электрооборудования, работающего от трёхфазной сети 380 В. Подходит для временных соединений на стройках, в производстве, на мероприятиях с использованием мощных устройств - сварочных аппаратов, компрессоров, насосов, конвейеров и других машин с потребляемой мощностью до 63 А.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку мощных устройств без перегрева
• Напряжение: 380 В - рассчитана на трёхфазную сеть переменного тока
• Количество полюсов: 5 - три фазы (L1, L2, L3), один нейтральный провод (N), один заземляющий (PE)
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение, допускающее многократное демонтирование
• Положение заземляющего контакта: 6 часов - соответствует стандарту расположения PE-контакта для совместимости с большинством штекеров
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля без дополнительных элементов
• Угол подключения: прямолинейный - удобен для прокладки кабеля вдоль поверхности
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и перепадам температур
• Цвет: красный - визуально выделяет источник питания, снижает риск случайного подключения к другим цепям

Совместимость и монтаж

Розетка Legrand Euro 555509 совместима с штекерами стандарта IEC 60309, имеющими аналогичное количество полюсов и расположение контактов. Для установки требуется закрепить её на жёсткой поверхности (например, на раме оборудования или щите) с помощью крепёжных отверстий в корпусе. Кабель заводится через уплотнительную гайку - перед затяжкой убедитесь, что он имеет подходящий наружный диаметр (обычно 14–22 мм). Настоятельно рекомендуется использовать кабели с медными жилами сечением не менее 10 мм2 для безопасной работы при 63 А.

Безопасность и стандарты

Розетка Legrand Euro 555509 соответствует международным нормам IEC 60309 и EN 60309-2. Конструкция исключает возможность подключения при включенном питании благодаря дизайну контактной группы. Защита IP67 гарантирует работу даже при попадании воды, брызгах или пыли. Применение в соответствии с правилами ПУЭ обязательно - использование вне заземлённой системы недопустимо.

Преимущества

• Высокая степень защиты IP67 позволяет применять розетку в самых сложных условиях - на открытых площадках, в сыром помещении или при дожде
• Пятиполюсная схема обеспечивает полноценное подключение с заземлением - требование безопасности для мощного оборудования
• Винтовые клеммы обеспечивают долговечное и надёжное соединение без потерь контакта при вибрации
• Красный цвет корпуса служит предупредительным сигналом - легко отличается от бытовых розеток и других разъёмов
• Прямолинейный кабельный ввод минимизирует изгибы и напряжения в месте входа - продлевает срок службы кабеля

Ограничения применения

• Не предназначен для постоянной установки - это мобильная розетка, рассчитанная на временное подключение
• Не следует использовать в средах с химически активными парами или растворителями - пластиковый корпус может деформироваться
• Запрещено подключать оборудование с током выше 63 А - возможен перегрев и выход из строя
• Не применяйте в местах с частыми ударными нагрузками - хотя корпус прочный, он не является взрывобезопасным
• Не используйте без заземления - потеря PE-контакта делает розетку опасной для пользователя

Примеры использования

• Подключение сварочного аппарата на стройке
• Передвижной компрессор на автосервисе
• Временный энергообеспечение насосной станции на объекте
• Инструменты на сборочном конвейере с частой сменой рабочих мест
• Освещение и оборудование на выставках и фестивалях

Практические советы

• Перед каждым подключением проверяйте целостность кабеля и состояние контактов - особенно после эксплуатации в грязи или влаге
• При монтаже всегда затягивайте винты клемм с усилием, указанным в документации - недостаточно плотное соединение вызывает нагрев
• Выбирайте кабель с достаточным запасом по сечению - для 63 А лучше взять 10–16 мм2, чтобы избежать перегрузки
• Храните розетку Legrand Euro 555509 в сухом месте, когда она не используется - даже при IP67 длительное пребывание в воде снижает срок службы
• Обращайте внимание на соответствие штекера - не все 5-полюсные разъёмы имеют одинаковое положение заземления; убедитесь, что ваш штекер также имеет PE-контакт в “6 часов”
