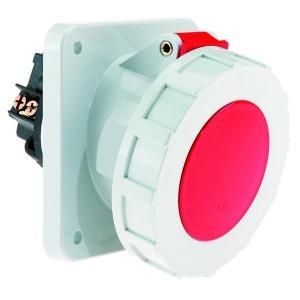

Розетка наклонная 125A 5р(3P+N+PE) 6h 400В IP67 с пилот -контактом I 12108-Р-Bals Bals 12108-P

Розетка наклонная 125А 5 полюсов (3P+N+PE) 400В IP67 с пилот-контактом от BALS - надёжный контактный узел для подключения мощного оборудования в условиях повышенной запылённости, влаги и внешних воздействий. Артикулы 12108-p и 12108-р-bals подходят для промышленных объектов, где важна безопасность и долговечность соединений.

Назначение и область применения

Эта розетка предназначена для подключения трёхфазного оборудования с заземлением и нулевым проводником. Наклонный корпус обеспечивает удобство подключения и отключения штепсельной вилки даже в ограниченном пространстве. Подходит для станков, сварочных аппаратов, компрессоров, конвейеров и другого тяжёлого электрооборудования, работающего на напряжение до 400 В. Защита IP67 позволяет использовать её на открытых площадках, в цехах с мойкой, на улице или в местах с высокой влажностью.

Технические характеристики

• Номинальный ток: 125 А
• Число полюсов: 5 (3 фазы + N + PE)
• Номинальное напряжение: 400 В
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 метра)
• Наличие пилот-контакта: да - предварительное замыкание перед основным контактом, исключает искрение при подключении
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и механическим повреждениям
• Угол установки: наклонный (для удобства доступа к вилке)

Совместимость и монтаж

Розетка совместима с вилками стандарта IEC 60309, соответствующими параметрам 125 А / 5P (синего цвета). Для монтажа требуется подготовить отверстие в стене или щите с учётом габаритов корпуса. Кабели подводятся через резьбовые вводы M25x1.5 - они уже встроены в корпус. Обязательно соблюдайте полярность: L1/L2/L3, N, PE должны быть подключены точно согласно маркировке внутри клеммника. Пилот-контакт требует правильной последовательности подключения - он работает первым и отключается последним, что снижает риск перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309-2 для промышленных розеток. Конструкция исключает случайное отключение при нагрузке благодаря механической блокировке. Пилот-контакт защищает оборудование от импульсных перенапряжений при включении. Материалы корпуса не поддерживают горение и выдерживают температурный диапазон от -25C до +60C.

Преимущества

• Пилот-контакт продлевает срок службы контактов и снижает риск возгорания при включении под нагрузкой
• Высокая степень защиты IP67 делает розетку пригодной для экстремальных условий
• Наклонная форма уменьшает усилие при подключении/отключении вилки
• Жесткая конструкция корпуса устойчива к ударным нагрузкам и вибрациям
• Цветовая маркировка (синяя) сразу указывает на рабочее напряжение 400 В

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временный контакт с водой
• Запрещено применять в средах с агрессивными химическими веществами (кислоты, растворители)
• Не рекомендуется использовать при температурах ниже -25C без предварительного прогрева
• Подходит только для стационарной установки; не является переносной розеткой

Примеры использования

• Промышленный станок с ЧПУ в металлообработке
• Сварочный пост на автосервисе
• Компрессорная установка на открытом воздухе
• Линия конвейера в пищевой промышленности с частой мойкой
• Электрообогреватели на строительной площадке

Практические советы

• Перед монтажом проверьте соответствие вилки и розетки - используйте только оригинальные вилки BALS или аналогичные по стандарту IEC 60309
• Обязательно затяните кабельные вводы до упора - это сохраняет герметичность IP67
• При использовании в холодных помещениях избегайте резких перепадов температур - возможна конденсация внутри корпуса
• Регулярно осматривайте контакты на предмет окисления - особенно в агрессивных средах
• Артикулы 12108-p и 12108-р-bals идентичны по функциям - различаются только исполнением корпуса (цвет/маркировка); выбирайте по условиям эксплуатации
