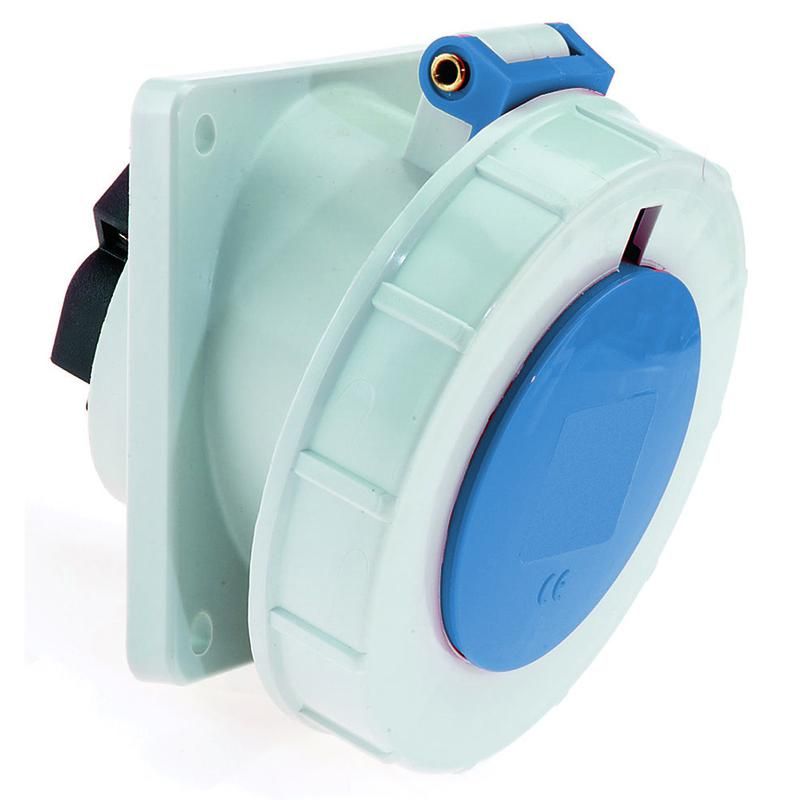

Розетка наклонная 16А 3р 6h 230v IP67 85х85 12231 I 12231-Bals Bals

Розетка силовая панельная фланцевая 16А 3 полюса 6 часов 230В IP67 85x85 от Bals предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Благодаря защите IP67 и прочному пластиковому корпусу, эта модель подходит для установки на производстве, в цехах и на открытых площадках.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с напряжением до 230 В и током до 16 А. Подходит для станков, насосов, компрессоров, конвейеров и других устройств, требующих устойчивого соединения в сложных условиях. Установка выполняется в панели или стенде через фланец - розетка фиксируется болтами и остаётся герметичной даже при воздействии воды или пыли.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку типичных промышленных потребителей
• Количество полюсов: 3 - обеспечивает подключение трёх фаз без нулевого провода
• Напряжение: 230 В - совместима с сетями переменного тока в Европе и странах СНГ
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - позволяет плотно закрепить жилы сечением до 4 мм2
• Ориентация подключения: угловая - кабель вводится под углом 90°, экономит место в шкафу
• Материал корпуса: пластик - устойчив к химическим веществам и механическим повреждениям
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что соответствует стандартным схемам подключения
• Габаритные размеры: 85×85 мм - компактная форма для плотной укладки в распределительных щитах
• Цвет: синий - отличает её от бытовых розеток, снижает риск случайного подключения
• Расстояние между монтажными отверстиями: 70×70 мм - стандартизированное расположение для крепления

Совместимость и монтаж

Розетка Bals 12231 монтируется в панель через фланец. Для установки требуется просверлить отверстия диаметром 8–9 мм по разметке 70×70 мм. После вставки розетки она фиксируется гайками с внутренней стороны. Кабель подключается к винтовым клеммам - предварительно зачистите жилы на 8–10 мм. Убедитесь, что кабель имеет достаточную гибкость для входа под углом 90°. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях производства. Защита IP67 гарантирует работу в средах с высокой влажностью, брызгами воды и пылью. Наличие заземляющего контакта в положении 6 часов соответствует рекомендациям IEC 60309. Однако розетка не предназначена для постоянного погружения в жидкости или работы при температуре ниже –25 C.

Преимущества

• Высокая степень защиты IP67 делает её одной из немногих розеток, подходящих для внешних установок
• Фланцевый монтаж исключает люфт и обеспечивает долговечную фиксацию
• Угловое подключение снижает нагрузку на кабель и уменьшает риск перегиба
• Синий цвет легко различим среди других элементов - снижает вероятность ошибки при обслуживании
• Пластиковый корпус не проводит ток и не нагревается при нормальной нагрузке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не работает при температурах ниже –25 C - материал становится хрупким
• Подходит только для трёхфазных систем без нулевого провода; для четырёхпроводных сетей нужна другая модель
• Запрещено использовать с током выше 16 А - возможен перегрев и выход из строя
• Не совместима с автоматическими выключателями - требует отдельной защиты в щите

Примеры использования

• На производственных линиях - подключение приводов, станков с ЧПУ
• В пищевой промышленности - оборудование, требующее частой мойки (мытьё под давлением)
• На строительных площадках - временные точки питания для сварочных аппаратов
• В логистических комплексах - питание конвейеров и подъёмников

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - он должен быть чуть больше 85 мм
• Используйте кабель с медными жилами и термоустойчивой изоляцией - например, NYM или VVGng
• После сборки протестируйте розетку тестером на замыкание и целостность заземления
• При использовании в холодном помещении - перед первым включением прогрейте изделие до комнатной температуры
• Розетка Bals 12231-BALS совпадает по характеристикам с основной моделью - можно менять по наличию на складе
