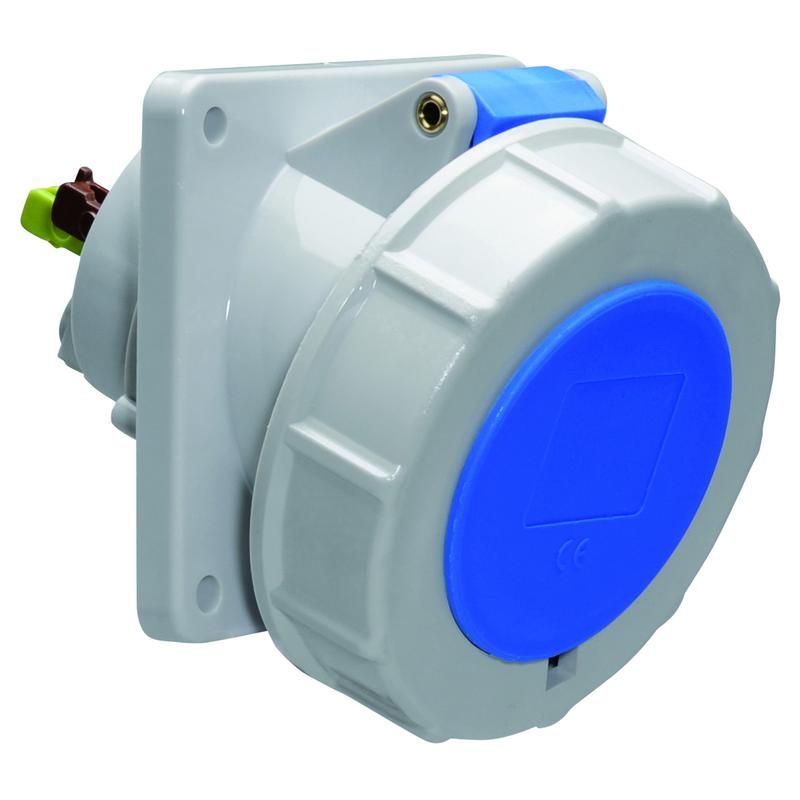

Розетка встраиваемая наклонная 16А 3р 230в 6h IP67 85х85 QC 12813 I 12813-Bals Bals

Розетка встраиваемая наклонная 16А 3 полюса 230В IP67 85х85 Quick Connect от Bals предназначена для надёжного подключения оборудования в условиях повышенной запылённости и влаги. Благодаря быстрому соединению без винтов и компактному наклонному корпусу, она удобна для установки на станках, конвейерах и других промышленных объектах.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и устойчивое подключение трёхфазного оборудования под напряжением 230 В. Подходит для установки на производственных линиях, в цехах, на мобильных станциях, в местах с частой мойкой или высокой влажностью. Наклонная форма позволяет легко подключать штекеры даже в ограниченном пространстве, снижая нагрузку на кабель.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку типичных промышленных устройств до 3,7 кВт
• Напряжение: 230 В - совместима с однофазными сетями 220–240 В
• Количество полюсов: 3 - три рабочих контакта + заземление (L1, L2, L3 + PE)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: Безвинтовая клемма - провода фиксируются одним нажатием, без инструментов
• Габариты: 85×85 мм - стандартный размер для встраивания в панели
• Расстояние между отверстиями для крепления: 70×70 мм - соответствует распространённым монтажным планкам
• Цвет: синий - визуально отличается от обычных белых розеток, повышает узнаваемость
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что исключает случайное замыкание при установке
• Материал корпуса: пластик - термостойкий, самозагасающий, устойчивый к химическим воздействиям

Совместимость и монтаж

Розетка встраивается в стеновые или щитовые панели с отверстием размером 85×85 мм. Для монтажа используйте болты через отверстия 70×70 мм. Кабель подключается без инструментов: зачистите жилы на 9–10 мм, вставьте в клемму до щелчка - контакт автоматически фиксируется. Убедитесь, что кабель имеет достаточную гибкость для работы с быстросъёмными системами. Совместима с штекерами стандарта IEC 60309 (синего цвета, 16 А, 3P+PE).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Конструкция обеспечивает изоляцию токоведущих частей, предотвращает случайное прикосновение. Соответствие IP67 гарантирует работу в экстремальных условиях без потери функциональности. Сертифицирована для использования в соответствии с ГОСТ Р МЭК 60309-2.

Преимущества

• Быстрое подключение без винтов - экономит время при обслуживании и замене
• Угловая ориентация - снижает риск перегиба кабеля, особенно при частых подключениях
• Высокая степень защиты IP67 - работает в сыром, пыльном или моющем окружении
• Яркая синяя окраска - упрощает идентификацию в сложных распределительных системах
• Фиксированное положение заземления в 6 часов - исключает ошибки при подключении

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Не рекомендован для внешней установки без дополнительной защиты от прямого солнечного света и механических ударов
• Подходит только для медных проводов сечением до 4 мм2 - не использовать с алюминием или многожильными проводами без наконечников
• Не рассчитана на частые отключения под нагрузкой - для таких задач лучше применять контакторы

Примеры использования

• Подключение насосов и компрессоров на пищевых производствах
• Разъём для инструментов на сборочных конвейерах
• Временные точки питания для сварочных аппаратов на стройплощадках
• Запитка датчиков и исполнительных механизмов в моечных камерах

Практические советы

• Перед установкой проверьте глубину ниши - корпус розетки встраиваемой 16А 3 полюса 230В IP67 85х85 Quick Connect требует минимум 50 мм свободного пространства внутри панели
• При использовании в холодных помещениях (ниже –10 C) убедитесь, что кабель остаётся эластичным - жёсткие изоляционные материалы могут растрескиваться
• Часто используемые розетки Bals 12813 рекомендуется периодически осматривать на предмет нагрева и окисления контактов - хотя система безвинтовая, грязь может попадать внутрь
• Для долговечности применяйте только оригинальные штекеры синего цвета, соответствующие классу 16 А - несовместимые модели могут повредить клеммы
