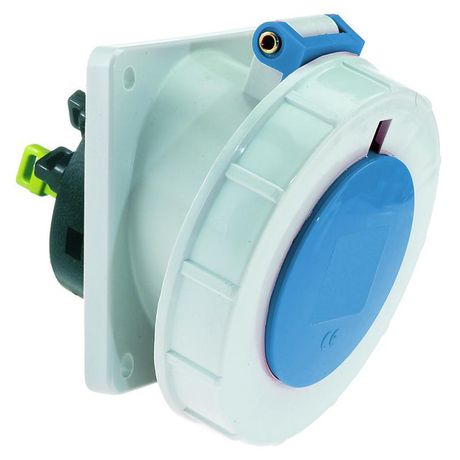

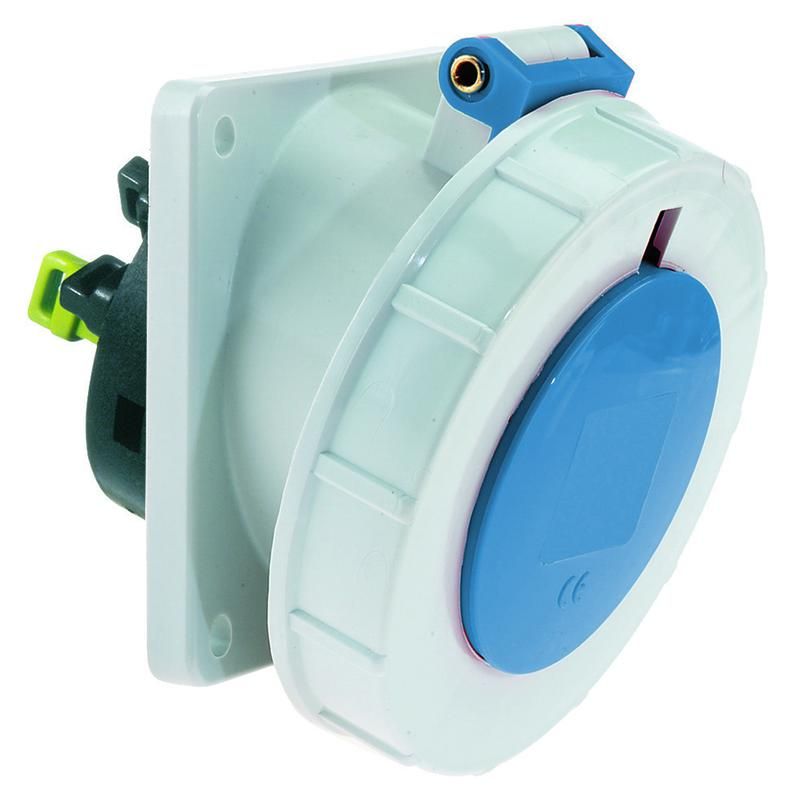

Розетка встраиваемая наклонная 16А 3р(2P+PE) 6h 230V IP67 68х62 Quick Connect 12809 I 12809-Bals Bals

Встраиваемая розетка Bals 12809-bals — это надёжное решение для подключения оборудования в условиях повышенной запылённости и влаги. Наклонная форма и быстрый монтаж через систему Quick Connect делают её удобной для установки на станках, конвейерах и других промышленных объектах.

Назначение и область применения

Розетка Bals 12809-bals предназначена для постоянного подключения трёхфазного оборудования с заземлением. Подходит для условий, где важна защита от пыли и воды — например, на производстве, в цехах, на открытых площадках или в местах с частой мойкой оборудования. Благодаря наклонному расположению контактов, штекеры легче вставляются и вынимаются даже при ограниченном доступе.

Технические характеристики

• Номинальный ток: 16 А — позволяет подключать оборудование мощностью до 3,5 кВт при 230 В
• Количество полюсов: 3 (2 фазы + PE) — обеспечивает безопасное подключение трёхпроводной сети
• Напряжение: 230 В — совместима с однофазной сетью 230 В (L-N-PE)
• Степень защиты: IP67 — полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип клемм: Безвинтовые — зажим провода осуществляется одним движением, без инструментов
• Ориентация: Наклонная — контактная группа расположена под углом для удобного подключения
• Материал корпуса: Пластик — устойчив к химическим воздействиям и механическим повреждениям
• Габариты: 68×62 мм — компактный размер для плотной установки в стеновые ниши
• Цвет: Синий — стандартизированная цветовая маркировка для промышленных розеток
• Расстояние между монтажными отверстиями: 47×47 мм — соответствует типовым коробкам
• Положение заземляющего контакта: 6 часов — заземление находится внизу, что снижает риск случайного замыкания

Совместимость и монтаж

Розетка Bals 12809-bals устанавливается в стандартную круглую или прямоугольную встраиваемую коробку с габаритами, подходящими под 68×62 мм. Монтажные отверстия с шагом 47×47 мм позволяют закрепить устройство на любой распространённой пластиковой или металлической рамке. Клеммы Quick Connect работают с медными жилами сечением от 0,5 до 4 мм² — достаточно вставить провод до щелчка. Для подключения используйте только одножильные или многожильные провода с опрессованной наконечником. Не допускается использование алюминиевых проводов.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60309-2 для промышленных соединителей. Конструкция исключает возможность случайного отключения при нагрузке благодаря надёжному фиксирующему механизму штекера. Цветовое исполнение (синий) указывает на рабочее напряжение 230–415 В, что соответствует европейской норме. Устройство не имеет сертификата ATEX — не применяется во взрывоопасных средах.

Преимущества

• Быстрый монтаж без инструментов — экономит время при сборке и обслуживании
• Высокая степень защиты IP67 — работает в сыром, пыльном и агрессивном окружении
• Удобная наклонная ориентация — снижает усилие при подключении и отключении
• Фиксированный заземляющий контакт в положении “6 часов” — предотвращает перепутывание проводов
• Пластиковый корпус — не проводит ток, устойчив к коррозии и химикатам

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду — IP67 не гарантирует герметичность при длительном подводе
• Не используется в взрывоопасных зонах (без сертификата ATEX)
• Запрещено применять с алюминиевыми проводами — возможен перегрев из-за разницы коэффициента расширения
• Не рекомендуется для внешней установки без дополнительного кожуха — хотя IP67 защищает от брызг, прямой дождь и UV-излучение могут повредить пластик
• Подходит только для стационарного подключения — не рассчитана на частое отсоединение (более 10 раз в день)

Примеры использования

• Промышленные станки с ЧПУ — подключение питания с заземлением
• Конвейерные линии — розетка легко доступна для подключения переносного инструмента
• Линии мойки оборудования — устойчива к водным струям и моющим средствам
• Автомобильные сервисы — подключение сварочных аппаратов и воздушных компрессоров
• Складские помещения с высокой влажностью — например, холодильные камеры

Практические советы

• Перед монтажом проверьте глубину коробки — корпус розетки Bals 12809-bals требует минимум 50 мм свободного пространства
• При использовании многожильных проводов обязательно обжмите наконечники — иначе они могут деформироваться в клемме
• Проверяйте правильность подключения фаз и заземления перед первым включением — наклонная форма не даёт визуальной подсказки, как в вертикальных моделях
• При необходимости замены — отключите питание, затем просто потяните провод из клеммы: система Quick Connect освобождает жилу автоматически
• Для долговечности не затягивайте провода силой — клемма сама фиксирует их при правильном введении
