Розетка встраиваемая 16A 3р(2P+PE) 6h 230V IP44 75x75 Quick-Connect 13686 I 13686-Bals Bals

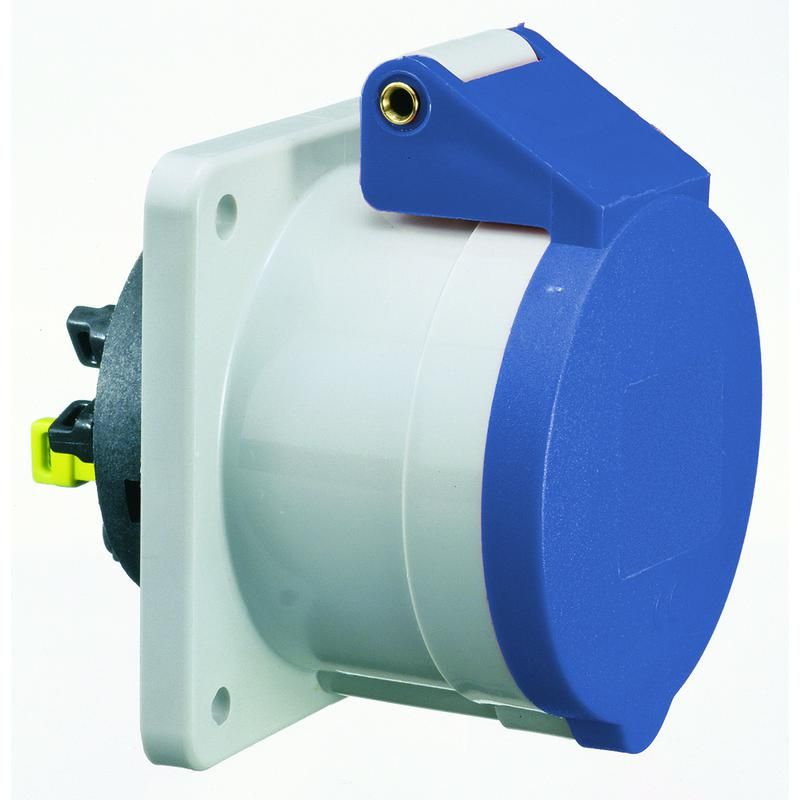

Встраиваемая розетка Bals 13686-bals - надёжный контактный узел для постоянного подключения оборудования в условиях повышенной влажности и запылённости. Подходит для установки в щитовые шкафы, на станках и в производственные зоны, где требуется безопасное и быстрое подключение трёхпроводной сети 230 В.

Назначение и область применения

Розетка Bals 13686-bals предназначена для подключения устройств с трёхпроводным питанием: фаза, ноль и защитное заземление (2P+PE). Применяется там, где важна устойчивость к брызгам воды и пыли - например, на производственных линиях, в цехах, на автомойках, в теплицах и других объектах с высокой влажностью. Устройство рассчитано на длительную работу при нагрузке до 16 А и напряжении 230 В.

Технические характеристики

• Максимальный ток: 16 А
• Напряжение: 230 В
• Количество полюсов: 3 (L, N, PE)
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от частиц пыли больше 1 мм
• Тип подключения: безвинтовая клемма - провода фиксируются механическим зажимом, не требует отвертки
• Габариты корпуса: 60×60 мм
• Размер фланца: 75×75 мм - обеспечивает плотную посадку в стеновой нишу
• Положение заземляющего контакта: 6 часов - ориентирован вниз, что снижает риск попадания влаги
• Материал корпуса: термостойкий пластик
• Цвет: синий
• Оrientация подключения: прямолинейная - провода выходят прямо из задней части, без поворотов

Совместимость и монтаж

Розетка Bals 13686-bals совместима с любыми вилками стандарта IEC 60309, соответствующими параметрам 16 А / 230 В / 3P. Для монтажа необходима подготовленная ниша в стене или панели размером 75×75 мм. Корпус имеет выступающий фланец, который герметично прилегает к поверхности. Безвинтовые клеммы позволяют подключить провода сечением до 2,5 мм2 - достаточно просто вставить жилу до упора и зафиксировать рычагом. После установки проверьте, чтобы заземляющий контакт находился точно в положении «6 часов» - так обеспечивается правильная полярность и безопасность.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60309 для промышленных розеток. Конструкция исключает случайное касание токоведущих частей благодаря глубокому расположению контактов и защищённому дизайну. Наличие заземления (PE) гарантирует защиту от поражения током при пробое изоляции.

Преимущества

• Быстрый монтаж - безвинтовые клеммы экономят время при подключении и обслуживании
• Высокая степень защиты IP44 - устойчивость к влаге и пыли продлевает срок службы
• Фиксированный заземляющий контакт в положении «6 часов» - предотвращает неверную установку вилки
• Синий цвет - легко отличается от других розеток, удобен для визуальной идентификации
• Компактный корпус 60×60 мм - позволяет устанавливать в ограниченном пространстве

Ограничения применения

Не предназначен для использования вне помещений под открытым небом - IP44 не защищает от прямого потока воды или длительного воздействия осадков. Не рекомендуется применять в средах с химически активными парами, маслом или агрессивными жидкостями. Максимальная температура окружающей среды - +40 C; при более высоких значениях возможен перегрев. Не допускается использование с током выше 16 А - это вызывает нагрев и деформацию клемм.

Примеры использования

• Подключение сварочных аппаратов в мастерских
• Электрооборудование на конвейерах и автоматических линиях
• Насосы и компрессоры в помещениях с повышенной влажностью
• Осветительные системы на открытых площадках внутри закрытых ангаров
• Инструменты с трёхштырьковыми вилками на производственных участках

Практические советы

• Перед монтажом убедитесь, что гнездо в стене точно соответствует размеру фланца 75×75 мм - иначе розетка будет болтаться
• При использовании многожильных проводов используйте наконечники - они лучше фиксируются в безвинтовых клеммах
• Проверяйте целостность заземления после установки - особенно важно для промышленного оборудования
• Не затягивайте провода силой - безвинтовые клеммы работают на принципе пружины, переусиливать нельзя
• При замене старой розетки - убедитесь, что новая Bals 13686-bals имеет ту же ориентацию контактов (6 часов), чтобы не нарушить схему подключения
