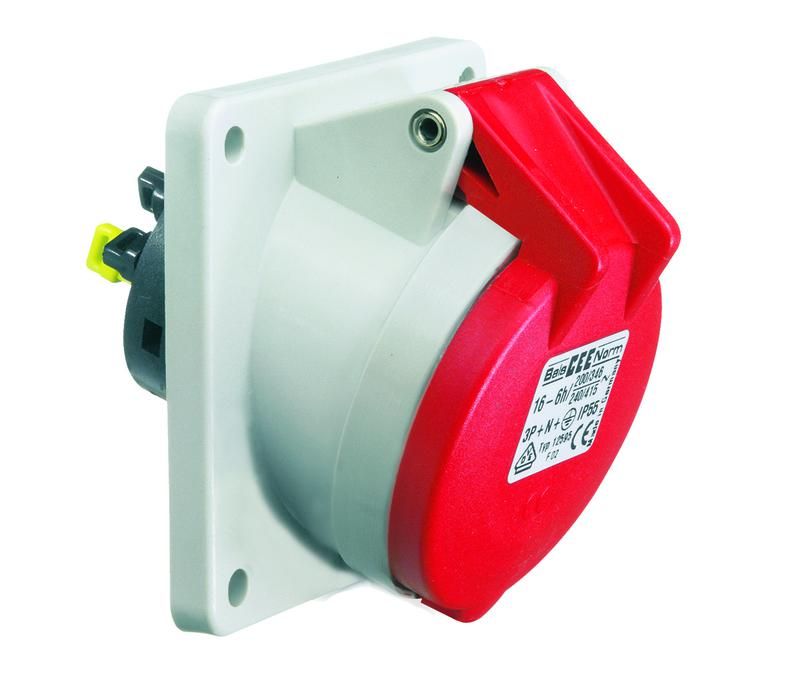

Розетка наклонная 16A 5р(3P+N+PE) 6h 400V IP44 фланец 85х85 12757 I 12757-Bals Bals

Розетка силовая панельная фланцевая 16А 5P 3P+N+PE 400В IP44 фланец 85x85 от Bals предназначена для надёжного подключения трёхфазного оборудования с заземлением на панелях и щитах. Артикул 12757-BALS обеспечивает устойчивую работу в условиях повышенной запылённости и влаги.

Назначение и область применения

Эта розетка используется для подключения мощного трёхфазного оборудования, требующего заземления: станков, насосов, компрессоров, конвейеров, сварочных аппаратов. Установка происходит на панели или стенку через фланец - идеально для промышленных помещений, цехов, мастерских. Красный цвет позволяет легко выделять её среди других соединений.

Технические характеристики

• Номинальный ток: 16 А - поддерживает нагрузку до 10 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), заземление (PE)
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм
• Фланец: 85×85 мм - плоская площадка для крепления к поверхности
• Расстояние между монтажными отверстиями: 70×70 мм - совпадает с типовыми отверстиями на панелях
• Тип подключения: безвинтовая клемма - быстрый монтаж проводов без инструмента
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания
• Оrientация подключения: наклонная - штекер вставляется под углом, удобно для ограниченного пространства
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток
• Цвет: красный - высокая видимость, соответствует стандартам безопасности для силовых точек

Совместимость и монтаж

Розетка 12757-BALS совместима с штепсельными вилками стандарта IEC 60309, типа PNE 16A/400V. Для установки требуется подготовить отверстие в панели по размеру фланца 85×85 мм. Монтаж выполняется болтами через отверстия 70×70 мм. Безвинтовые клеммы позволяют затянуть провода рукой - фазные жилы (3), N и PE. Подключение проводов: сечение до 4 мм2. Наклонная ориентация подключения требует свободного пространства перед розеткой - минимум 100 мм.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 и ГОСТ Р 51321.1. Защита IP44 предотвращает попадание брызг и пыли, что важно в цехах с влажностью и металлической стружкой. Цветовое выделение (красный) соответствует нормам маркировки силовых розеток. Отдельный контакт заземления в положении “6 часов” исключает случайное подключение под напряжением.

Преимущества

• Быстрая установка благодаря безвинтовым клеммам - экономия времени при монтаже
• Усиленный фланец 85×85 мм повышает прочность крепления и снижает вибрацию
• Наклонная форма подключения удобна при ограниченном доступе сбоку
• Высокая степень защиты IP44 делает розетку пригодной для условий производства
• Чёткая цветовая маркировка (красный) уменьшает вероятность ошибки при обслуживании

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не защищает от струй и потока жидкости
• Не рекомендована для открытых улиц без дополнительного кожуха
• Подходит только для проводов сечением до 4 мм2 - большие жилы не войдут в клеммы
• Запрещено использовать с напряжением выше 400 В - перегрузка вызовет перегрев
• Пластиковый корпус не выдерживает механических ударов - избегайте мест с возможным столкновением оборудованием

Примеры использования

• На станках ЧПУ - для безопасного подключения питания с заземлением
• В промышленных холодильных камерах - устойчивость к влаге и температурным колебаниям
• На конвейерных линиях - возможность быстрой замены при ремонте
• В ремонтных зонах - яркий цвет помогает оператору быстро найти нужную точку

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - фланец 85×85 мм требует точного выреза
• При использовании многожильных проводов используйте наконечники - они лучше фиксируются в безвинтовых клеммах
• Не закручивайте клеммы инструментом - достаточно плотного нажатия пальцами
• Проверяйте целостность заземляющего контакта перед каждым подключением - он критичен для безопасности
• При групповой установке нескольких розеток 12757-BALS соблюдайте расстояние между ними - минимум 100 мм для удобства ввода вилки
