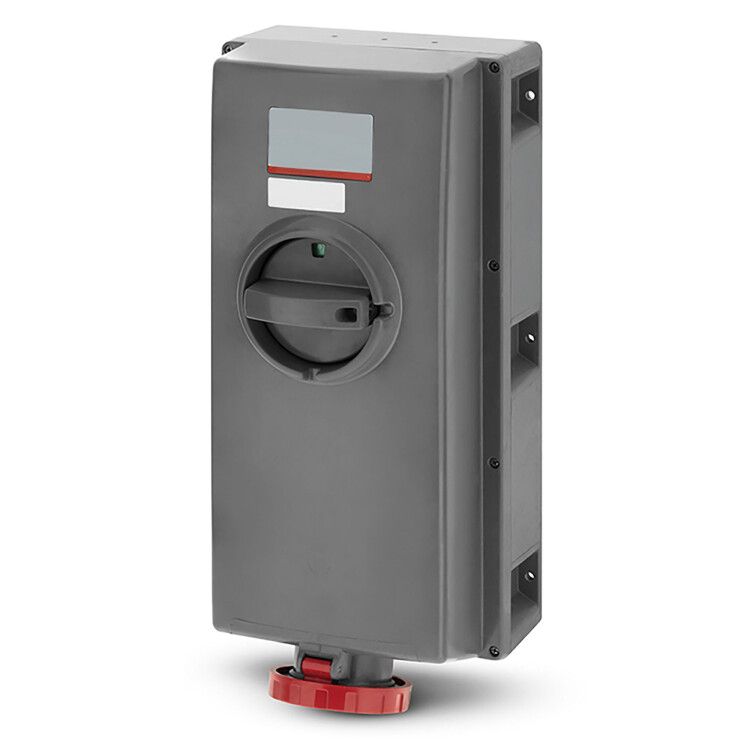

Розетка наружной установки Quadro 125А 400В 3P+E IP67 DKC (ДКС) DIS50312586

Розетка наружной установки с механической блокировкой и боковым расположением разъема IP66/IP67 125А 3P+E 400В от бренда DKC (ДКС), артикул dis50312586, предназначена для безопасного подключения мощного оборудования в условиях открытых площадок и промышленных объектов.

Назначение и область применения

Эта розетка используется там, где требуется надежное и защищённое подключение электрооборудования с высокой мощностью - на стройплощадках, в цехах, на энергообъектах, на открытых участках с воздействием погодных факторов. Механическая блокировка предотвращает случайное отключение под нагрузкой и запуск устройства без правильно вставленной вилки. Благодаря этому снижается риск поражения током, перегрева и повреждения оборудования. Подходит для подключения сварочных аппаратов, насосов, компрессоров, конвейеров и других устройств до 125 А.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 3 фазы + земля (3P+E)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду)
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Сечение кабеля: 50–75 мм2
• Кабельный ввод: уплотнительная гайка - обеспечивает плотную фиксацию кабеля без дополнительных элементов
• Ориентация разъема: наклонный / угловой - позволяет легко подключать кабели снизу или сбоку, экономя место
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE, совместимо с большинством промышленных вилок
• Цвет: красный - сигнализирует о высоком напряжении, соответствует нормам безопасности
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению - не выгорает на солнце
• Габариты: 280×575 мм
• Ударопрочность: класс 20 - выдерживает механические нагрузки в промышленной среде
• Количество вводов: 5 - возможность подключения нескольких кабелей через один корпус

Совместимость и монтаж

Розетка совместима с промышленными штепсельными вилками стандарта CEE 125A (синего цвета для 400 В). Для монтажа используется настенный крепёж - корпус оснащён крепёжными отверстиями. Кабель заводится через уплотнительную гайку, которая герметично фиксирует его и исключает попадание влаги внутрь. Винтовые клеммы позволяют затянуть провода сечением 50–75 мм2 без опрессовки. Перед монтажом проверьте соответствие диаметра кабеля и размера входного отверстия. Не используйте кабели меньше 50 мм2 - они не будут надёжно закреплены.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Механическая блокировка гарантирует, что питание не будет подано, пока вилка полностью не вставлена, и не отключится, пока она не извлечена. Температурная стойкость контактов - до +960 C, что предотвращает оплавление даже при кратковременных перегрузках. Цветовая кодировка (красный) указывает на напряжение выше 250 В - это требование безопасности по EN 60309-2.

Преимущества

• Высокая степень защиты IP67 - работает в дождь, снег, пыль, на открытом воздухе
• Механическая блокировка - исключает опасные операции под напряжением
• Угловое расположение разъема - упрощает прокладку кабелей, особенно в ограниченном пространстве
• Устойчивость к УФ-излучению - долгий срок службы на солнце без потери прочности
• Пятикратный ввод - можно подключить несколько кабелей к одной точке, снижая количество монтажных узлов
• Конструкция из прочного пластика - легче металлических аналогов, не корродирует

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное погружение, не более 30 минут
• Не использовать в местах с химически активной средой (кислоты, щелочи, растворители) - материал корпуса не устойчив к агрессивным веществам
• Не рекомендуется применять с кабелями менее 50 мм2 - возможен слабый контакт и нагрев
• Не подходит для бытового использования - рассчитана исключительно на промышленные сети 400 В
• Требуется регулярная проверка состояния винтовых клемм - ослабление контакта возможно после длительной эксплуатации

Примеры использования

• Подключение сварочного аппарата на стройке
• Точка питания конвейера на пищевом производстве
• Разъём для насосной станции на открытом участке
• Электроснабжение мобильного генератора на выставке
• Подключение компрессора в ремонтной мастерской с открытым двором

Практические советы

• Перед первым использованием проверьте затяжку всех винтов - даже новые клеммы могут ослабнуть при транспортировке
• При монтаже на вертикальную поверхность ориентируйте разъём так, чтобы вода не собиралась в области контактов
• Используйте только вилки того же стандарта (CEE 125 A) - другие типы не подходят и могут повредить механизм блокировки
• При необходимости замены кабеля - отключите питание, снимите крышку и проверьте состояние контактов на окисление
• Для обслуживания в зимний период - убедитесь, что уплотнительная гайка не замёрзла - перед подключением осторожно прогрейте её рукой
