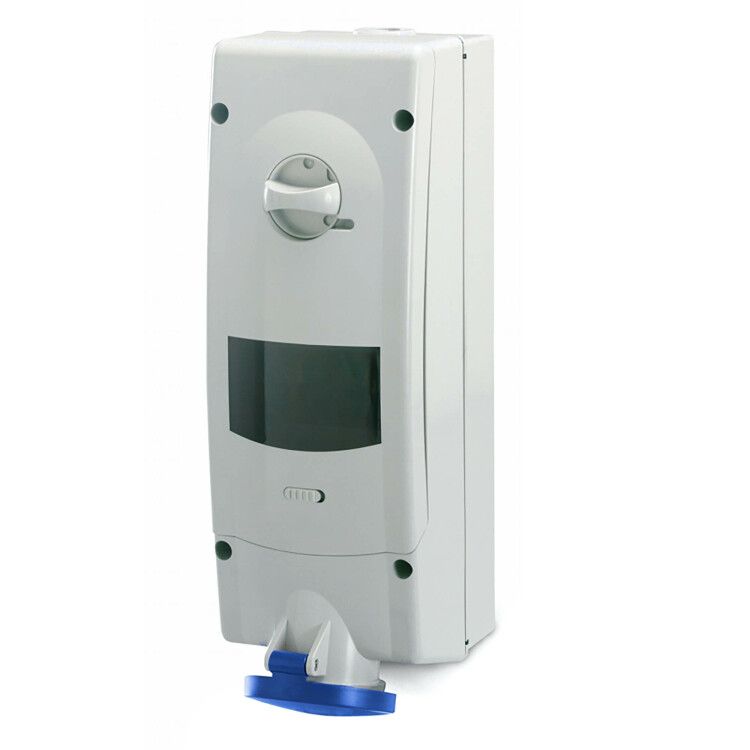

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP44 16A 2P+E 230В | DIS5671683 DKC ДКС

Розетка наружной установки с механической блокировкой DKC (ДКС) arтикула dis5671683 - это промышленный силовой разъем с защитой от случайного отключения и влаги, рассчитанный на постоянную работу в сложных условиях. Устройство монтируется на DIN-рейку и обеспечивает безопасное подключение оборудования мощностью до 16 А.

Назначение и область применения

Розетка DKC dis5671683 предназначена для подключения промышленного оборудования, требующего надежного и защищённого электроснабжения. Механическая блокировка предотвращает выдергивание штепселя под нагрузкой и исключает включение устройства без подключенной вилки. Подходит для установки на стену или в распределительные щиты с DIN-рейкой. Часто применяется на станках, конвейерах, насосных станциях, сварочных постах и других объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50 / 60 Гц
• Количество полюсов: 3 (2P+E - фаза, ноль, заземление)
• Степень защиты: IP44 - защита от брызг воды и частиц размером более 1 мм
• Тип подключения: винтовые клеммы, допускают сечение провода 1,5–4 мм2
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: синий
• Ориентация заземляющего контакта: 6 часов (вертикально вниз)
• Количество кабельных вводов: 5 - позволяют подвести провода с разных сторон
• Ударопрочность: класс 2 - выдерживает механические воздействия средней интенсивности
• Температурная стойкость контактов: до +960 °С (GWFI)

Совместимость и монтаж

Розетка DKC dis5671683 совместима с любыми DIN-рейками шириной 35 мм. Крепится на 6 модулей (10,5 см). Для монтажа требуется свободное место в щите или на стене. Корпус имеет отверстия для крепления болтами - можно закрепить и вне рейки. Кабели заводятся через уплотнительные гайки - они герметично фиксируются и не требуют дополнительной изоляции. Перед подключением проверьте соответствие сечения провода (не менее 1,5 мм2 и не более 4 мм2). Напряжение - только переменное 230 В, 50/60 Гц.

Безопасность и стандарты

Розетка соответствует требованиям к промышленным разъемам CEE. Конструкция выполнена с учетом норм IEC 60309. Механическая блокировка снижает риск поражения током при работе под нагрузкой. Уплотнители и материал корпуса обеспечивают долговременную защиту от влаги и пыли. Температурная стойкость контактов (GWFI+960C) гарантирует сохранение целостности при перегрузках.

Преимущества

• Механическая блокировка исключает самопроизвольное отключение - особенно важно при вибрациях и частых перемещениях оборудования
• Высокая степень защиты IP44 позволяет использовать устройство в цехах, на открытых площадках, в помещениях с повышенной влажностью
• Пятикратный кабельный ввод даёт гибкость в прокладке проводов - удобно при сложных схемах подключения
• Устойчивость к УФ-излучению продлевает срок службы при наружной установке
• Синий цвет - стандартный для промышленных разъемов 230 В, легко отличается от других напряжений

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP44 не обеспечивает защиту от струй или потока жидкости
• Запрещено применять при напряжении выше 230 В - возможна пробой изоляции
• Не совместим с бытовыми вилками - используется только с промышленными разъемами CEE
• Не рекомендовано использование в местах с постоянным воздействием химических растворителей или агрессивных паров
• Пластиковый корпус не выдерживает экстремальных температур ниже –30 °С - возможна хрупкость

Примеры использования

• Подключение токарных и фрезерных станков в металлообработке
• Электропитание конвейерных линий на пищевых производствах
• Работа с переносными сварочными аппаратами на стройплощадках
• Обеспечение питания насосов и компрессоров в системах водоснабжения
• Временные точки подключения на выставках и ремонтных участках

Практические советы

• Перед монтажом обязательно отключите питание - даже с блокировкой есть риск ошибки при подключении
• Проверяйте плотность затяжки винтов: недостаточно затянутый контакт нагревается, слишком сильный - повредит медную жилу
• Используйте кабели с запасом длины - чтобы не тянуть их при замене оборудования
• При установке на улице - направьте кабельные вводы вниз, чтобы влага не попадала внутрь
• Розетка DKC dis5671683 - часть серии Quadro. Все элементы этой серии совместимы между собой - можно собирать комплексные решения
