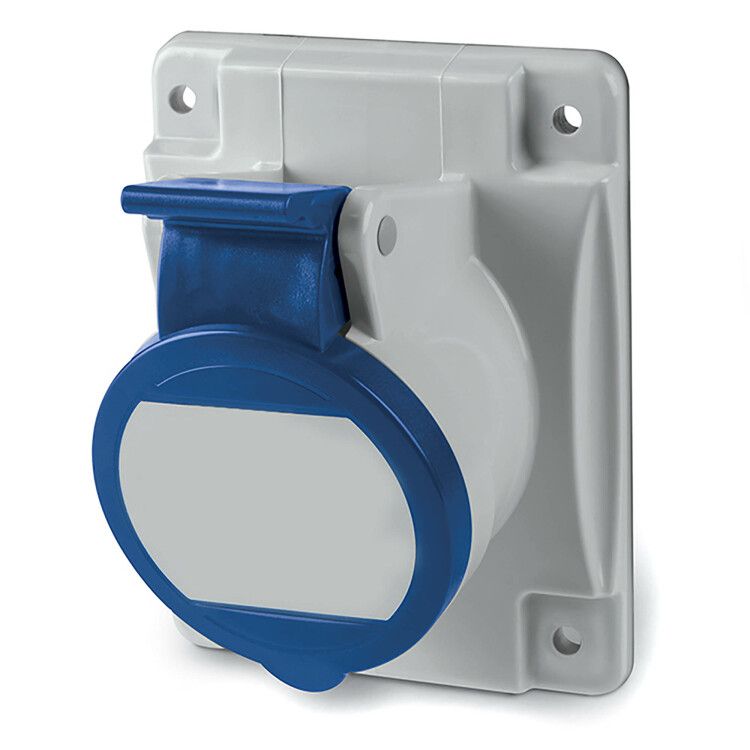

Розетка скрытой установки с наклоном IP44 16А 2P+E 230В | DIS4131663 DKC ДКС

Розетка скрытой установки с наклоном IP44 16А 2P+E 230В от бренда DKC (ДКС), артикул dis4131663, предназначена для надёжного подключения промышленного оборудования на стационарных поверхностях. Отличается наклонным расположением контактов, повышенной прочностью и соответствием требованиям военного исполнения.

Назначение и область применения

Эта розетка используется там, где требуется надёжная и защищённая точка подключения электрооборудования. Подходит для монтажа на стенках шкафов, станций управления, производственных линий, насосных станциях, конвейерах и других объектах с высокими требованиями к безопасности. Наклонный формат позволяет удобно вставлять и вынимать вилку даже в ограниченном пространстве. Устройство рассчитано на постоянную работу в условиях производства, строительства и военной техники.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,68 кВт при 230 В
• Номинальное напряжение: 230 В - совместима с сетями Европы и стран СНГ
• Частота: 50/60 Гц - работает в любых стандартных сетях
• Количество полюсов: 3 (2P+E) - два фазных и один заземляющий контакт
• Степень защиты: IP44 - защищает от брызг воды и частиц размером более 1 мм
• Тип подключения: винтовая клемма - надёжное соединение с проводами сечением 1,5–4 мм2
• Материал корпуса: пластик - устойчив к ультрафиолету и механическим воздействиям
• Габариты: 64×73,5 мм - компактный размер для скрытой установки
• Цвет: синий - стандартный цвет для промышленных розеток, легко идентифицируется
• Положение заземляющего контакта: 6 часов - соответствие стандарту CEE
• Ударопрочность: уровень 5 - выдерживает значительные механические нагрузки
• Температурная стойкость контактов: GWFI +960C - не горит при перегреве

Совместимость и монтаж

Розетка совместима с вилками стандарта CEE 16A, в том числе типов IEC 60309. Для установки требуются подготовленные отверстия в панели с габаритами не менее 64×73,5 мм. Монтаж осуществляется через винтовые клеммы: затягивайте провода сечением 1,5–4 мм2 равномерно, избегая перетяга. Кабель должен быть зафиксирован вводом с учётом радиуса изгиба. Рекомендуется использовать кабель с медными жилами. Установка возможна в металлических и пластиковых щитах, в том числе в условиях повышенной влажности.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями международного стандарта IEC 60309 и сертифицирована для использования в экстремальных условиях. Обладает классом самозатухания GWFI +960C - предотвращает распространение пламени при перегрузке. Соответствует нормам военного исполнения: устойчива к вибрациям, температурным колебаниям и агрессивной среде. Цветовое оформление и ориентация контактов соответствуют промышленному стандарту CEE, снижая вероятность ошибочного подключения.

Преимущества

• Наклонный дизайн - удобнее вводить/выводить вилку, особенно в плотных местах
• Высокая ударопрочность - выдерживает случайные столкновения и вибрации
• Защита IP44 - безопасна в сырых помещениях, цехах, на открытых площадках
• Устойчивость к УФ-излучению - не теряет цвет и прочность на солнце
• Военное исполнение - гарантированная долговечность в сложных условиях
• Соответствие рекомендованному ассортименту - прошла проверку на совместимость с системами DKC Quadro

Ограничения применения

• Не предназначен для наружной установки без дополнительного кожуха - IP44 не обеспечивает защиту от прямого потока воды
• Не подходит для частого подключения/отключения - винтовые клеммы не рассчитаны на ежедневную эксплуатацию, как быстроразъёмные системы
• Не используйте с проводами меньше 1,5 мм2 - возможен перегрев и ослабление контакта
• Не применяйте в средах с химически активными парами - пластиковый корпус не устойчив ко всем растворителям

Примеры использования

• Подключение сварочных аппаратов на заводе
• Точки питания насосов в канализационных станциях
• Разъёмы для мобильных генераторов на стройплощадке
• Электроснабжение контрольно-измерительных приборов в военных пунктах
• Оборудование на судах и железнодорожных платформах

Практические советы

• Перед монтажом проверьте глубину ниши - корпус розетки DKC (ДКС) dis4131663 требует минимум 50 мм свободного пространства внутри панели
• При использовании в холодных условиях (ниже –20 C) перед установкой прогрейте изделие до комнатной температуры - пластик становится хрупким
• Не закручивайте винты слишком сильно - можно повредить внутренние контакты
• Для длительной работы в условиях влаги регулярно осматривайте клеммы на окисление - при необходимости протирайте спиртом
• Розетка скрытой установки с наклоном IP44 16А 2P+E 230В идеально сочетается с другими элементами серии Quadro - используйте однотипные компоненты для унификации системы
