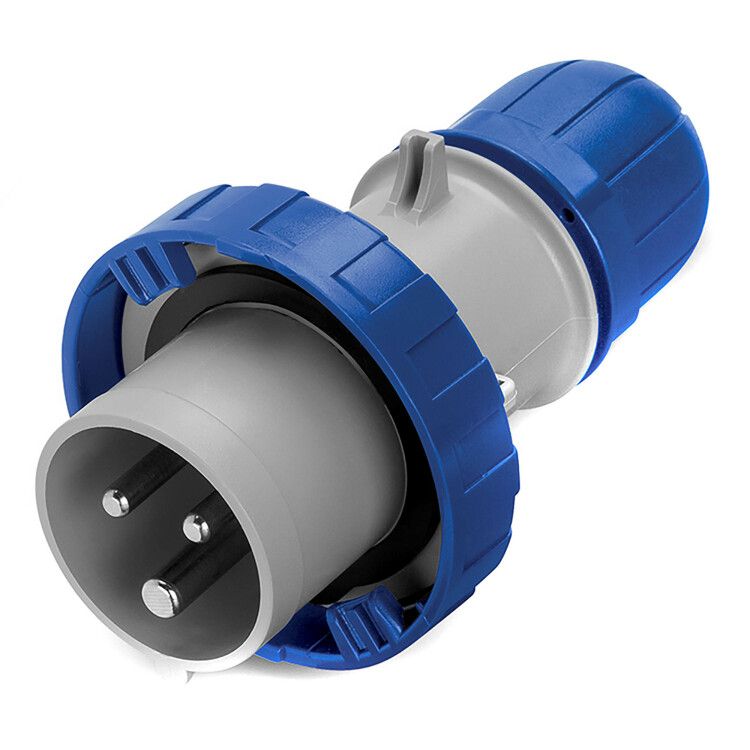

Вилка кабельная IP67 16A 2P+E 230В | DIS2181633 DKC ДКС

Вилка кабельная DKC (ДКС) AR-16/2P+E/IP67 - это промышленный разъём для надёжного подключения оборудования с заземлением. Подходит для условий с повышенной запылённостью, влагой и механическими воздействиями. Артикул dis2181633 соответствует серии Quadro и рассчитан на работу в сетях 230 В, 16 А.

Назначение и область применения

Вилка кабельная DKC (ДКС) AR-16/2P+E/IP67 используется для временного или постоянного подключения электрооборудования через кабель. Предназначена для соединения с розетками того же стандарта CEE 2P+E. Обеспечивает безопасное питание устройств в сложных условиях: на производстве, в строительстве, на объектах с высокой влажностью или пылью.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: 230 В, частота 50 Гц
• Количество полюсов: 3 (2 фазы + заземление)
• Степень защиты: IP67 - полностью защищена от пыли и возможна кратковременная герметичная эксплуатация при погружении в воду до 1 метра
• Сечение кабеля: 1–2,5 мм2
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: синий (стандарт для промышленных разъёмов)
• Габариты: 73×73×131 мм
• Ориентация заземления: контакт расположен вниз (6 часов)
• Ориентация подключения: прямолинейная - кабель выходит прямо из корпуса
• Ударопрочность: класс 5 - выдерживает механические нагрузки в промышленной среде

Совместимость и монтаж

Вилка совместима с розетками стандарта CEE 2P+E (например, IEC 60309). Для установки требуется подготовить кабель с подходящим внешним диаметром - он будет зажат уплотнительной гайкой. Подключение проводов осуществляется через винтовые клеммы - каждый провод фиксируется отдельно. Кабельный ввод обеспечивает герметичность и предотвращает перегиб жил. Монтаж выполняется без специальных инструментов: достаточно отвертки для затяжки клемм и ключа для гайки.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Конструкция исключает случайное отсоединение при работе. Наличие заземления снижает риск поражения током. Уплотнительная система и прочный корпус обеспечивают безопасную эксплуатацию даже при наличии влаги и пыли.

Преимущества

• Высокая степень защиты IP67 позволяет использовать в открытых помещениях, на улице или в цехах с мойкой оборудования
• Устойчивость к УФ-излучению продлевает срок службы при эксплуатации на солнце
• Простая и надёжная винтовая клемма - не требует дорогостоящих инструментов для монтажа
• Синий цвет - легко отличается от бытовых разъёмов, снижает вероятность ошибочного подключения
• Прямолинейная ориентация удобна для прокладки кабеля вдоль стен или машин

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C - материал становится хрупким
• Не рекомендуется применять в агрессивных химических средах (кислоты, щёлочи, растворители)
• Подходит только для одножильных и многожильных медных проводов сечением 1–2,5 мм2; использование проводов большего сечения невозможно
• Не является заменой стационарным розеткам - предназначен для мобильного или полуфиксированного подключения

Примеры использования

• Подключение сварочных аппаратов на стройплощадках
• Электроинструменты на заводах с регулярной мойкой (конвейеры, шлифовальные станки)
• Передвижные осветительные установки на открытых площадках
• Аварийные генераторы и компрессоры в условиях повышенной влажности

Практические советы

• При монтаже проверьте, чтобы кабель имел внешний диаметр, соответствующий уплотнительной гайке - слишком тонкий кабель не будет плотно зажат, слишком толстый - не войдёт
• Затягивайте винты клемм равномерно, без перекоса - это предотвратит нагрев и окисление контактов
• Перед первым использованием проверьте целостность заземляющего контакта - он должен быть надёжно закреплён
• При длительном хранении в сыром месте - храните в сухом помещении, чтобы избежать конденсата внутри корпуса
• AR-16/2P+E/IP67 - часть серии Quadro, поэтому совместима с другими элементами этой линейки: розетками, переходниками и кабельными вставками
