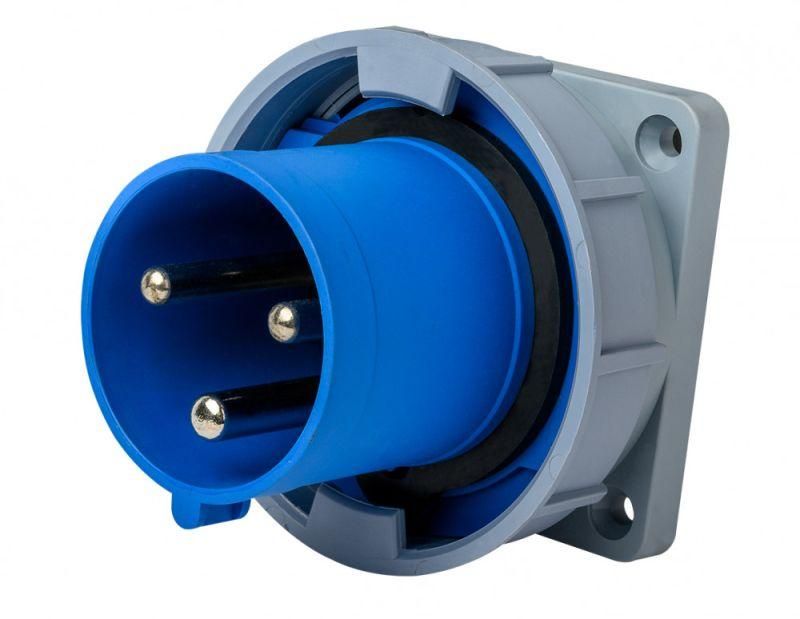

Вилка для скрытой проводки 2Р+РЕ 16А 220В IP67 ВЩ-103 | 26233DEK DEKraft APC

Вилка для скрытой проводки 2P+PE 16A 220V IP67 ВЩ-103 от DEKraft предназначена для надёжного подключения оборудования в условиях повышенной запылённости и влажности. Этот разъём используется там, где важна защита от внешних воздействий и долговечность соединения — например, в распределительных щитах, мобильных станциях или специальной технике.

Назначение и область применения

Вилка ВЩ-103 применяется в системах скрытой проводки для постоянного или временного питания оборудования, требующего заземления. Подходит для установки внутри распределительных шкафов из металла или пластика. Часто используется в промышленных условиях: на стройплощадках, в автопарках, на производстве, в местах с высокой влажностью или риском попадания пыли.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: до 230 В переменного тока (рабочий диапазон 200–250 В AC)
• Количество полюсов: 3 (2 фазы + PE — защитное заземление)
• Стандарт: CEE 613W (промышленный разъём типа “Europlug”)
• Степень защиты: IP67 — полностью защищена от пыли и возможна кратковременная герметичная эксплуатация при погружении в воду до 1 метра на 30 минут
• Оrientация заземляющего контакта: 6 часов (горизонтальное положение)
• Подключение кабеля: винтовые зажимы
• Кабельный ввод: уплотнительная гайка — позволяет фиксировать кабели с различным диаметром
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчивый к УФ-излучению)
• Гарантия: 3 года

Совместимость и монтаж

Вилка ВЩ-103 совместима с розетками того же типа — CEE 613W. Для монтажа требуется подготовить отверстие в стенке распределительного щита соответствующих размеров. Герметизация обеспечивается уплотнительной гайкой, которая плотно прилегает к кабелю. После вставки кабеля затяните винты зажимов равномерно — перетягивать нельзя, чтобы не повредить жилы. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Конструкция соответствует требованиям промышленных электроустановок. Корпус выполнен из самозатухающего материала, который не распространяет горение. Контакты рассчитаны на 50 000 циклов подключения/отключения. Все элементы — винты, пружины, контактные площадки — изготовлены из антикоррозийных сплавов. Применение в соответствии с нормами IEC 60309.

Преимущества

• Защита IP67 обеспечивает работу даже в сырых и пыльных средах — без дополнительных кожухов
• Уплотнительная гайка позволяет использовать кабели с разными сечениями без замены деталей
• Корпус из полиамида выдерживает механические нагрузки, не трескается при ударах и не стареет под солнцем
• Зажимы и контакты сохраняют надёжность после многократных подключений
• Горизонтальная ориентация заземляющего контакта (6 часов) упрощает компоновку в шкафах и снижает риск случайного отсоединения

Ограничения применения

Не предназначен для использования вне закрытых распределительных устройств — не имеет внешней защиты от прямого воздействия осадков или химических веществ. Не рекомендуется применять в средах с постоянным погружением в жидкости или при температуре ниже –25 °C и выше +80 °C. Не следует использовать с кабелями, диаметр которых меньше минимального значения, указанного в документации производителя — это нарушит герметичность.

Примеры использования

• Электропитание сварочных аппаратов на стройплощадке через внутреннюю проводку в боксе
• Подключение насосов или вентиляторов в мобильных медицинских автомобилях
• Системы автоматизации на пищевых производствах с частой мойкой оборудования
• Распределительные щиты на объектах с повышенной влажностью — теплицы, холодильные камеры, водоочистные станции

Практические советы

• Перед установкой проверьте соответствие диаметра кабеля и уплотнительной гайки — используйте калибратор или штангенциркуль
• При монтаже в металлический шкаф обязательно обеспечьте надёжную связь между корпусом вилки и заземляющей шиной
• Не забудьте отметить место установки — вилка ВЩ-103 часто используется в составе сложных систем, где важно отличать питание различных контуров
• Для обслуживания достаточно открутить два винта — доступ к контактам простой, без демонтажа всего устройства
• При замене всегда используйте оригинальные комплектующие — особенно уплотнители и винты — они подобраны под конкретную конструкцию DEKraft ВЩ-103
