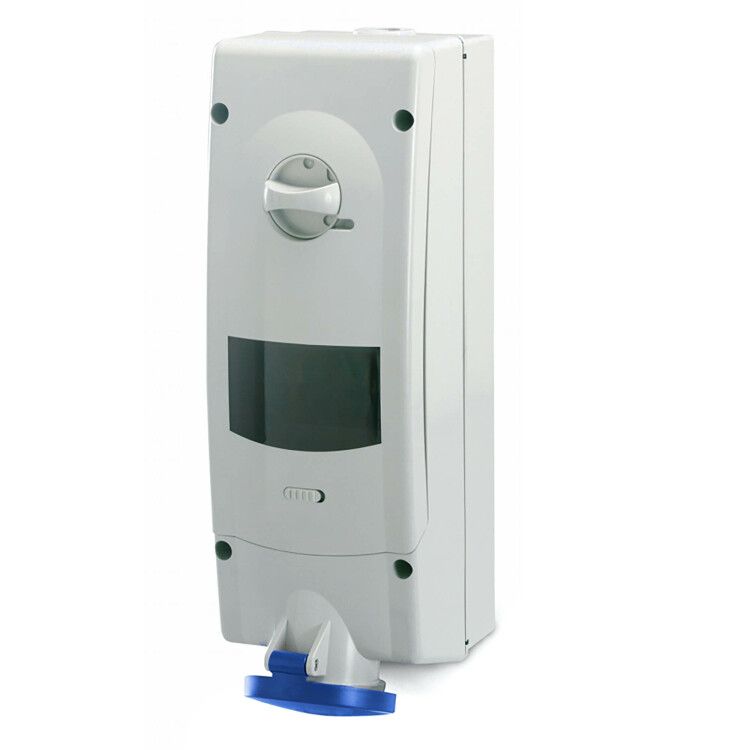

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP44 32A 2P+E 230В | DIS5673283 DKC ДКС

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP44 32A 2P+E 230В от бренда DKC (ДКС), артикул dis5673283, предназначена для безопасного подключения промышленного оборудования с высокой мощностью. Конструкция обеспечивает физическую блокировку штепселя, предотвращая случайное отключение под нагрузкой и подачу энергии без подключённой нагрузки.

Назначение и область применения

Эта розетка используется там, где важна надёжность и безопасность электросоединения: на производстве, в цехах, на стройплощадках, в местах с повышенной влажностью или запылённостью. Подходит для подключения станков, насосов, компрессоров, конвейеров и другого оборудования класса CEE. Механическая блокировка исключает самопроизвольное выдергивание вилки, а DIN-рейка позволяет совмещать розетку с автоматическими выключателями, УЗО или другими модульными устройствами в одном корпусе.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 230 В
• Частота: 50 / 60 Гц
• Количество полюсов: 3 (2P+E - два фазных и один заземляющий контакт)
• Степень защиты: IP44 - защищена от брызг воды из любого направления и твёрдых частиц размером более 1 мм
• Тип подключения: винтовые клеммы, поддерживающие сечение провода 2,5–10 мм2
• Конструкция: открытой установки, настенная, с кабельным вводом через уплотнительную гайку
• Количество вводов: 5 - возможность подключения нескольких кабелей
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Ориентация заземляющего контакта: 6 часов (вертикально вниз)
• Цвет: синий
• Температурная стойкость контактов: до +960 C (GWFI)
• Ударопрочность: уровень 2 (соответствует средним механическим нагрузкам)

Совместимость и монтаж

Розетка совместима с любым оборудованием, использующим разъёмы стандарта CEE (например, IEC 60309). Для монтажа требуется поверхность с достаточной прочностью - стену, металлический щит или раму. Корпус крепится болтами через отверстия в задней стенке. DIN-рейка внутри позволяет устанавливать модульные устройства шириной до 6 модулей (18 мм каждый): автоматы, УЗО, реле. Кабели заводятся через уплотнительные гайки - перед затяжкой проверьте герметичность. Не допускается перегрузка: максимальный ток - 32 А, сечение провода - не менее 2,5 мм2 и не более 10 мм2.

Безопасность и стандарты

Розетка соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Механическая блокировка гарантирует, что питание не будет подано, пока вилка не полностью вставлена, и не отключится, пока она не извлечена. Это снижает риск дугового замыкания при отсоединении под нагрузкой. Высокая термостойкость контактов (GWFI +960 C) предотвращает оплавление даже при кратковременных перегрузках. Устойчивость к УФ-излучению делает её пригодной для длительного использования на открытом воздухе.

Преимущества

• Механическая блокировка - исключает случайное отключение и повышает безопасность операторов
• DIN-рейка на 6 модулей - экономит место, упрощает сборку распределительных щитов
• IP44 - работает в условиях сырости, пыли, дождя
• Пятикратный кабельный ввод - удобство при многоканальных подключениях
• Ударопрочный и UV-устойчивый корпус - долгий срок службы вне помещений
• Винтовые клеммы - надёжное соединение, легко контролируется момент затяжки

Ограничения применения

• Не предназначен для внутреннего монтажа в помещениях - конструкция рассчитана на наружную установку
• Не поддерживает автоматическое отключение при утечке тока - требует внешнего УЗО
• Максимальный ток 32 А - нельзя использовать для оборудования выше этого значения
• Не совместим с бытовыми розетками (Schuko, Europlug) - только с промышленными вилками CEE
• При использовании в условиях постоянного воздействия струй воды (IPX5+) рекомендуется дополнительная защита

Примеры использования

• Подключение сварочных аппаратов на стройке
• Электропитание насосов в канализационных насосных станциях
• Разъём для мобильных компрессоров на заводе
• Объединение розетки и УЗО в одном корпусе для контроля группы станков
• Временные точки питания на выставках и мероприятиях с промышленным оборудованием

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля: меньше 2,5 мм2 - недопустимо, больше 10 мм2 - не войдёт в клемму
• При использовании с DIN-рейкой убедитесь, что модульные устройства не выходят за границы корпуса - максимум 6 модулей
• Затягивайте винты клемм равномерно, без усилия - переусилие может повредить медные жилы
• Проверяйте плотность уплотнительных колец после установки кабелей - они должны не продуваться и не протекать
• Для обслуживания отключите питание - механическая блокировка не является средством коммутации, а лишь предохраняет от случайного отключения
• При эксплуатации на солнце - периодически осматривайте корпус на трещины, хотя материал устойчив к УФ, старение всё же происходит
