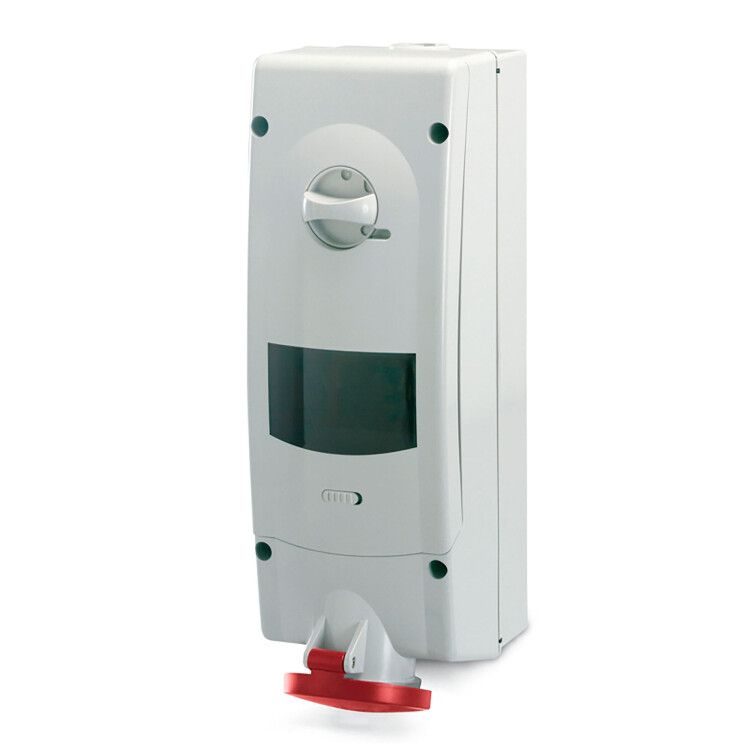

Розетка наружной установки Quadro 32А 400В 3P+E+N IP44 DKC (ДКС) DIS5673287

Розетка наружной установки с механической блокировкой и DIN-рейкой на 6 модулей IP44 32A 3P+E+N 400В от бренда DKC (ДКС), артикул dis5673287, предназначена для безопасного подключения промышленного оборудования с высокой мощностью в условиях открытой среды.

Назначение и область применения

Эта розетка используется там, где требуется надёжное и защищённое подключение силового оборудования: на производственных линиях, в цехах, на строительных площадках, у насосных станций и других объектов с постоянным воздействием пыли, влаги или внешних механических факторов. Механическая блокировка предотвращает случайное отключение под нагрузкой и запуск устройства без подключённой вилки, снижая риск поражения током и повреждения оборудования. Установка на DIN-рейку позволяет совмещать её с автоматическими выключателями, УЗО и другими модульными устройствами в одном распределительном щите.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Частота: 50 / 60 Гц
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Тип подключения: винтовые клеммы, допускают сечение провода 2,5–10 мм2
• Кабельный ввод: 5 шт. с уплотнительными гайками - для подключения до пяти кабелей
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: красный
• Ориентация заземляющего контакта: 6 часов (вертикально вниз)
• Тип исполнения: открытая установка
• Ударопрочность: класс 2 (выдерживает механические удары в бытовых и промышленных условиях)

Совместимость и монтаж

Розетка совместима с любыми DIN-рейками шириной 35 мм, установленными в наружных или внутренних щитах. Для монтажа достаточно закрепить корпус на рейке с помощью фиксирующих защёлок. Подключение кабелей выполняется через винтовые клеммы - каждый контакт затягивается отдельно. Уплотнительные гайки позволяют герметично ввести кабели диаметром до 12 мм. Обязательно соблюдайте порядок подключения: L1, L2, L3, N, PE - согласно цветовой маркировке. Корпус рассчитан на настенную установку, не предназначен для встраивания в стену.

Безопасность и стандарты

Розетка соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Конструкция обеспечивает защиту от случайного доступа к токоведущим частям благодаря механической блокировке - питание подаётся только при полностью вставленной вилке. Температурная стойкость контактов - до +960 C, что исключает оплавление даже при кратковременной перегрузке. Цвет корпуса - красный - соответствует принятому в промышленности сигналу опасности, помогает визуально отличать силовые точки от осветительных.

Преимущества

• Механическая блокировка исключает отсоединение под нагрузкой - повышает безопасность операторов
• DIN-рейка позволяет компактно организовать группу коммутационных аппаратов в одном месте
• Пять кабельных вводов дают возможность подключить несколько потребителей или сделать ответвление
• Устойчивость к УФ-излучению гарантирует долгую службу на улице или в помещениях с ярким светом
• Высокая степень защиты IP44 делает розетку пригодной для использования в сырых и пыльных местах

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP44 не обеспечивает защиту от струй или потока жидкости
• Не рекомендуется использовать в средах с агрессивными химикатами (кислоты, растворители) - материал корпуса не устойчив к таким воздействиям
• Подходит только для трёхфазных сетей 400 В - не работает в однофазных системах 230 В без адаптеров
• Не поддерживает автоматическое отключение - требует наличия внешнего УЗО или автомата для защиты от перегрузок и КЗ

Примеры использования

• Подключение сварочных аппаратов на заводе
• Питание конвейерных лент в пищевой промышленности
• Работа с насосами и компрессорами на открытых площадках
• Обеспечение временного энергоснабжения на стройплощадках
• Интеграция в распределительные щиты с автоматами и УЗО для комплексной защиты

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте провода 2,5–10 мм2, чтобы избежать перегрева
• При использовании нескольких кабелей - равномерно распределите нагрузку по фазам, чтобы не перегружать одну из них
• Убедитесь, что заземляющий контакт (PE) всегда подключен первым и последним - это обязательное условие безопасности
• При установке на вертикальную поверхность ориентируйте розетку так, чтобы вода не могла попасть в кабельные вводы
• Регулярно проверяйте затяжку винтов клемм - особенно после первого месяца эксплуатации, поскольку пластик может слегка деформироваться
