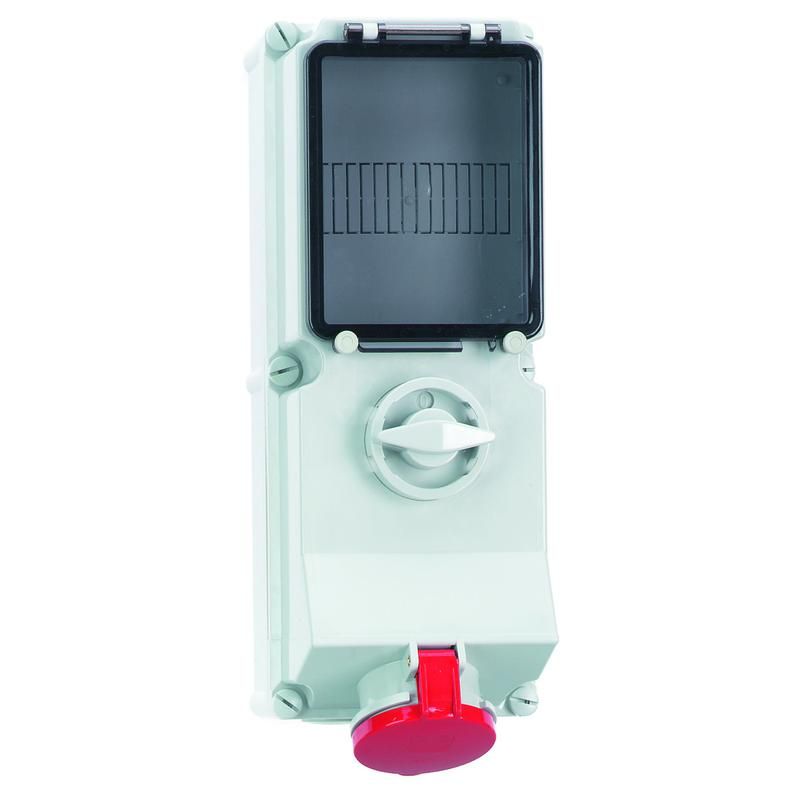

Розетка настенная с выкл + окно 16А 5р 400v 6hIP44 17056 I 17056-Bals Bals

Розетка настенная силовая 16А 5P/5R 6h 400В IP44 с автоматическим выключателем и окном от Bals (артикулы 17056-bals и 17056) предназначена для безопасного подключения мощного оборудования с трёхфазным питанием и заземлением. Устройство сочетает функции розетки, коммутационного аппарата и визуального контроля состояния цепи.

Назначение и область применения

Эта розетка используется там, где требуется надёжное и защищённое подключение трёхфазной нагрузки до 16 А и напряжением до 400 В. Подходит для промышленного оборудования: станков, насосов, компрессоров, конвейеров, сварочных аппаратов. Автоматический выключатель позволяет оперативно отключить питание без необходимости доступа к распределительному щиту. Окно на корпусе даёт возможность визуально определить состояние контактов - замкнуты они или разомкнуты.

Технические характеристики

• Максимальный ток: 16 А - рассчитана на длительную работу с нагрузкой до этого значения;
• Напряжение: 400 В - совместима с трёхфазными сетями 380–400 В переменного тока;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один заземление (PE);
• Положение заземляющего контакта: 6 часов - контакт расположен в нижней части розетки, что соответствует стандартному расположению для промышленных соединений;
• Степень защиты: IP44 - защищена от брызг воды из любого направления и от предметов больше 1 мм (например, провода, инструменты);
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам, перегреву и химическому воздействию;
• Исполнение: основание и крышка - двухкомпонентная конструкция с возможностью открывания для обслуживания;
• Цвет: красный - высокая видимость, часто применяется для обозначения силовых точек;
• Выключатель: специальный тип - механический рубильник с фиксацией положений “ON/OFF”, встроенный прямо в корпус розетки.

Совместимость и монтаж

Розетка настенная силовая 16А 5P/5R 6h 400В IP44 с автоматическим выключателем и окном монтируется на стену с помощью штатных крепёжных отверстий. Для подключения используются кабели сечением до 6 мм2 (для медных жил). Клеммы рассчитаны на затяжку гаечным ключом - рекомендуется проверять момент затяжки согласно инструкции производителя. Выключатель имеет механическую блокировку: нельзя закрыть крышку, пока он находится в положении “ON”. Это предотвращает случайное включение при обслуживании. Установка требует соблюдения правил электромонтажа: отключение питания перед работой, использование инструмента с изолированными ручками.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51321.1 и IEC 60947-3 для промышленных розеток. Наличие выключателя обеспечивает быстрое отключение в аварийной ситуации. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой крышке. Цветовое оформление (красный) соответствует практике маркировки опасных участков. IP44 гарантирует безопасную эксплуатацию в условиях повышенной влажности, пыли и механических воздействий - например, на производстве или в мастерских.

Преимущества

• Объединяет розетку и выключатель в одном устройстве - экономит место и снижает количество соединений;
• Окно на корпусе позволяет контролировать состояние цепи без вскрытия - повышает скорость диагностики;
• Поликарбонатовый корпус устойчив к деформациям и температурным колебаниям - долговечен в агрессивной среде;
• Заземляющий контакт в положении “6 часов” обеспечивает совместимость с большинством промышленных вилок;
• Автоматический выключатель можно использовать как местный рубильник - удобно при плановых работах или экстренных ситуациях.

Ограничения применения

• Не предназначен для постоянного подключения к сети с напряжением выше 400 В - риск пробоя изоляции;
• IP44 не обеспечивает защиту от струй воды или погружения - не используйте в открытых уличных условиях или в помещениях с активным орошением;
• Выключатель не является дифференциальным автоматом - не защищает от утечек тока на землю; для этого нужна дополнительная защита в щите;
• Не рекомендовано применять в средах с постоянным воздействием масла, растворителей или агрессивных паров - материал корпуса не устойчив ко всем химикатам;
• Подходит только для стационарной установки - не предназначен для мобильного или временного подключения.

Примеры использования

• На станках ЧПУ - для быстрого отключения питания при смене инструмента;
• На конвейерах - чтобы остановить линию без выхода к щитовой;
• В ремонтных зонах - как временное силовое подключение для сварочного аппарата;
• В цехах с высокой запылённостью - благодаря IP44 сохраняет работоспособность даже при наличии пыли;
• На складах с грузоподъёмными механизмами - для управления питанием электротельферов.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и класса автомата в щите - не допускайте перегрузки;
• При монтаже ориентируйте розетку так, чтобы окно было легко видимо - это ускорит осмотр;
• Не закрывайте крышку, если выключатель не переведён в положение OFF - конструкция заблокирует действие;
• Регулярно проверяйте плотность прилегания крышки и целостность уплотнителей - особенно в условиях влажности;
• При замене розетки настенная силовая 16А 5P/5R 6h 400В IP44 с автоматическим выключателем и окном от Bals (артикул 17056) должна использоваться аналогичная модель - отличия в расположении контактов могут нарушить совместимость.
