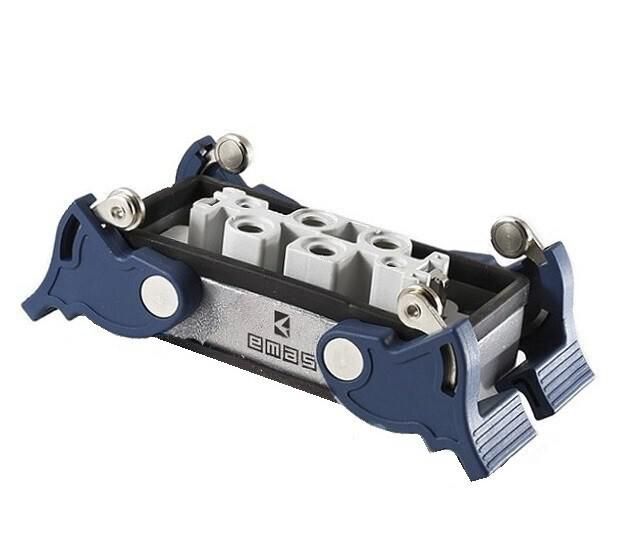

Розетка низкая 4-фиксатора для панели 6 полюсов 4х80А+2х16А EMAS EBM806PM44

Розетка EMAS ebm806pm44 - шестиполюсная силовая розетка с комбинированной нагрузкой: четыре контакта на 80 А и два на 16 А, предназначена для установки в распределительных панелях с металлическим корпусом и нижним вводом кабелей. Защита IP65 обеспечивает устойчивость к пыли и струям воды, что делает её подходящей для тяжёлых условий эксплуатации.

Назначение и область применения

Розетка EMAS ebm806pm44 используется для подключения мощного оборудования, требующего одновременного питания нескольких цепей с разными токовыми нагрузками. Подходит для промышленных объектов: станков, сварочных аппаратов, конвейеров, систем автоматизации, где требуется выделить отдельные контуры - например, основную мощность (80 А) и вспомогательные устройства (16 А) - через один компактный модуль.

Технические характеристики

• Количество полюсов: 6 (4 × 80 А + 2 × 16 А)
• Защита: IP65 - полностью защищена от пыли и устойчива к водяным струям из любого направления
• Конструкция: низкая форма - оптимальна для ограниченного пространства внутри панели
• Материал корпуса: металл - повышает механическую прочность и экранирует помехи
• Тип ввода: нижний - позволяет провести кабель снизу, снижая риск перегибов и упрощая маршрутизацию
• Фиксация: 4 точки крепления - надёжно фиксирует розетку в панели, предотвращает люфт
• Установка: монтаж в панель (не для настенной установки)

Совместимость и монтаж

Розетка EMAS ebm806pm44 рассчитана на установку в стандартизованные панели с соответствующими отверстиями под габариты корпуса. Для монтажа необходимы: отверстие в стенке панели по размеру розетки, болты или винты для четырёх точек крепления, кабели с жилами, совместимыми с зажимами 80 А и 16 А. Нижний ввод требует свободного пространства под панелью для прокладки кабелей. Убедитесь, что толщина материала панели не превышает допустимый диапазон - обычно до 4–6 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Класс защиты IP65 гарантирует работу в условиях повышенной запылённости и влажности. Металлический кожух выполняет функцию экрана и заземления - важно правильно подключить заземляющий контакт при монтаже. Применение вне указанных параметров тока и напряжения недопустимо.

Преимущества

• Комбинированные полюса позволяют заменить две отдельные розетки - экономят место в панели
• Металлический корпус увеличивает срок службы и устойчивость к внешним воздействиям
• Нижний ввод упрощает организацию кабельных трасс, особенно в многослойных панелях
• Чёткая фиксация исключает случайное выпадение или смещение при вибрации
• Высокая степень защиты IP65 - работает в цехах, на открытых площадках, в условиях мойки оборудования

Ограничения применения

• Не предназначен для бытового использования - высокие токи требуют профессиональной эксплуатации
• Запрещено использовать при температуре ниже -25 C или выше +60 C - не указаны рабочие границы, но типичные для промышленных изделий
• Не подходит для установки на вертикальные поверхности без дополнительной фиксации - конструкция ориентирована на горизонтальную панель
• Не имеет встроенных устройств защиты (например, автоматических выключателей) - необходимо предусмотреть их отдельно

Примеры использования

• Подключение сварочного аппарата (80 А) и системы управления (16 А) на одном месте
• Электропитание насосной станции с контроллером и двигателем
• Раздача энергии на участке конвейера: главный двигатель + датчики/электромагниты
• Стационарные испытательные стенды в лабораториях с несколькими нагрузками

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей: для 80 А - минимум 16–25 мм2, для 16 А - 2,5–4 мм2
• Обязательно используйте заземление - металлический корпус должен быть соединён с PE-шиной панели
• При сборке панели оставляйте зазор около 50 мм под розеткой - это удобнее для подключения кабелей снизу
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты, особенно в зажимах 16 А
• Розетка EMAS ebm806pm44 не предусматривает замены отдельных полюсов - при выходе одного из них придётся менять весь модуль
