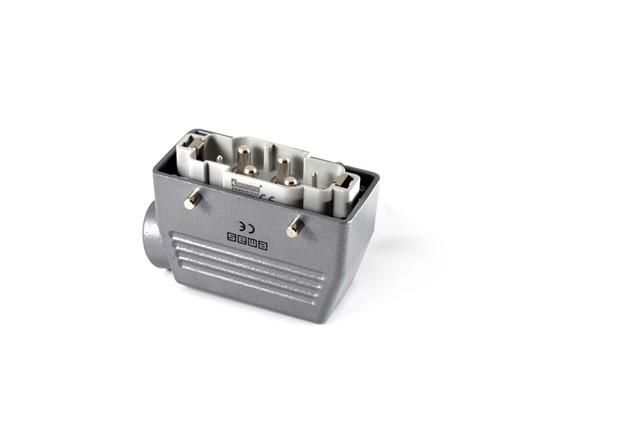

Ввод вилкабоковой 6 полюсов 4х80А+2х16А EMAS EBM806FU10

Ввод вилкабоковой EBM806FU10 от EMAS предназначен для безопасного подключения мощного оборудования через комбинированный штепсельный разъём с четырьмя токоведущими контактами на 80 А и двумя на 16 А. Металлический корпус с защитой IP65 обеспечивает надёжную работу в условиях пыли, влаги и механических воздействий - идеально для промышленных объектов.

Назначение и область применения

Этот вводной штепсельный разъём используется для подключения стационарного электрооборудования, требующего одновременного питания нескольких цепей разной мощности. Подходит для станков, насосов, компрессоров, конвейеров и других устройств, где требуется выделенная линия на 80 А и дополнительная цепь управления на 16 А. Боковой ввод позволяет удобно прокладывать кабели вдоль стен или вдоль технологических линий.

Технические характеристики

• Число полюсов: 6 (4 × 80 А + 2 × 16 А)
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Тип ввода: боковой, с резьбовым уплотнением PG 21 (для кабеля до 19 мм)
• Материал корпуса: металл - прочный, антикоррозийный, рассчитан на длительную эксплуатацию
• Работает при температуре от -25C до +55C
• Номинальное напряжение: до 690 В переменного тока

Совместимость и монтаж

EBM806FU10 совместим с кабелями, имеющими внешний диаметр до 19 мм, которые фиксируются через резьбовое уплотнение PG 21. Для установки необходимо закрепить корпус на стене или щите с помощью болтовых отверстий, предусмотренных в основании. Кабель заводится сбоку - после затяжки гайки уплотнения герметичность сохраняется. Штепсельный разъём имеет зажимы для жил: 4 контакта на 80 А предназначены для силового подключения, 2 контакта на 16 А - для управления, сигнализации или освещения. Убедитесь, что сечение провода соответствует нагрузке - для 80 А рекомендовано минимум 25 мм2 медного кабеля.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60309 для промышленных штепсельных соединений. Защита IP65 гарантирует безопасность при работе в сырых, запылённых помещениях - цехах, на открытых площадках, в пищевой и химической промышленности. Корпус выполнен из стали с порошковым покрытием, предотвращающим коррозию и повреждения при ударах.

Преимущества

• Комбинированная схема подключения - одна точка вместо двух отдельных разъёмов, экономит место и снижает количество соединений
• Металлический корпус обеспечивает долговечность и устойчивость к перегрузкам и внешним воздействиям
• Уплотнение PG 21 исключает просачивание влаги и пыли даже при длительной эксплуатации
• Боковой ввод упрощает трассировку кабелей и снижает риск перегиба

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не использовать в средах с агрессивными химическими веществами (кислоты, растворители) - материал корпуса не устойчив к таким воздействиям
• Запрещено применять с кабелями большего диаметра, чем 19 мм - это нарушит герметичность
• Не подходит для частого отсоединения/присоединения - предназначен для стационарного подключения, а не для мобильного оборудования

Примеры использования

• Подключение токарного станка с питанием двигателя 80 А и системой охлаждения 16 А
• Промышленный компрессор с главным двигателем и управляемым клапаном
• Линия конвейера с несколькими приводами и световой индикацией
• Оборудование на открытых складах или в цехах с высокой запылённостью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля нагрузке - особенно важно для 80 А-цепей
• При использовании многожильного кабеля используйте наконечники - они обеспечивают надёжный контакт внутри зажимов
• После сборки обязательно проверьте плотность уплотнения PG 21 - слабая затяжка приведёт к попаданию влаги
• Не забывайте отключать питание перед обслуживанием - хотя разъём защищён, он остаётся под напряжением при подключенном оборудовании
• Для замены или ремонта можно использовать оригинальные штепсели от EMAS - совместимость гарантирована
