Розетка панельная MAGNUM 2P+PE 16А IP44 РП11-3 с защ. крышкой заземл. син. IEK PSN71-016-3-2-44-K07

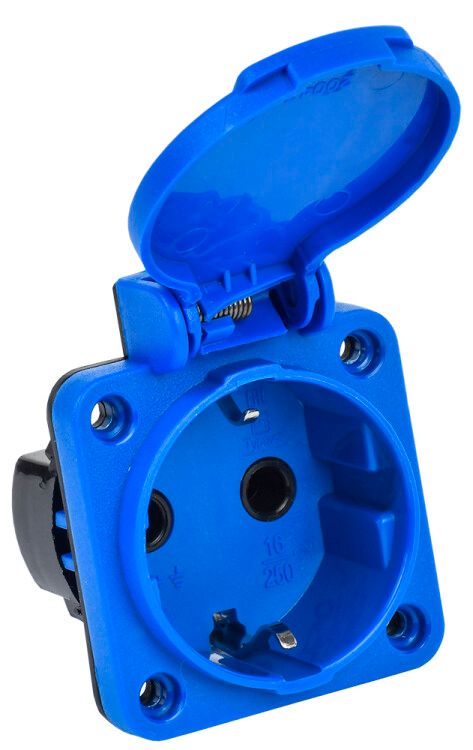

Розетка панельная 2Р+РЕ 16А с защитной крышкой IP44 синяя РП11-3 от IEK (ИЭК) - надёжное решение для подключения мощного оборудования в условиях повышенной влажности, пыли и механических воздействий. Артикул psn71-016-3-2-44-k07 входит в серию MAGNUM и рассчитана на долгую эксплуатацию в промышленных и строительных объектах.

Назначение и область применения

Розетка РП11-3 предназначена для подключения стационарного и переносного электрооборудования к сети 230 В, 50–60 Гц. Подходит для установки на щитах, стендах, пультах управления и других поверхностях. Применяется в производственных цехах, на стройплощадках, в торговых точках, мастерских и на передвижном оборудовании. Защитная крышка предотвращает попадание воды и пыли, что делает её устойчивой к жестким условиям эксплуатации.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: 230 В
• Частота: 50 / 60 Гц
• Количество полюсов: 2P+PE (два рабочих + заземление)
• Степень защиты: IP44 (защита от брызг воды и частиц размером более 1 мм)
• Сечение провода: 1,5 – 2,5 мм2
• Тип подключения: винтовые клеммы
• Цвет корпуса: синий
• Материал корпуса: термостойкий пластик
• Размер фланца: 50×50 мм
• Ориентация заземляющего контакта: 6 часов (вертикально вниз)
• Ориентация подключения: прямолинейная (провод вводится прямо в устройство)
• Срок службы: до 15 лет

Совместимость и монтаж

Розетка РП11-3 совместима со штепсельными вилками стандарта Schuko (CEE 7/4). Устанавливается в панели или на поверхность через отверстие 48×48 мм. Для монтажа требуется вырезать отверстие соответствующего размера, зафиксировать розетку с помощью фланцевых болтов и подключить провода к винтовым клеммам. Максимальное сечение провода - 2,5 мм2; использование проводов большего сечения невозможно. Клеммы обеспечивают плотный контакт даже при многократных подключениях.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для сетей переменного тока. Степень защиты IP44 гарантирует безопасную работу в помещениях с возможным попаданием брызг воды (например, на производстве, в гаражах, на открытых площадках). Конструкция исключает случайное прикосновение к токоведущим частям благодаря закрывающейся крышке. Серия MAGNUM прошла испытания на соответствие российским нормам для промышленного оборудования.

Преимущества

• Защитная крышка автоматически закрывается после извлечения вилки - снижает риск поражения током и повреждения контактов
• Усиленные винтовые клеммы обеспечивают надёжное соединение даже при вибрациях
• Синий цвет корпуса позволяет легко идентифицировать розетку среди других в распределительном щите
• Высокая степень защиты IP44 допускает применение во влажных и запылённых средах
• Срок службы 15 лет подтверждает прочность материалов и качество сборки

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не рекомендуется использовать с проводами сечением менее 1,5 мм2 или более 2,5 мм2 - это нарушит контакт и может вызвать нагрев
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Не применяется в системах с напряжением выше 230 В
• Крышка не является замком - не препятствует намеренному вскрытию

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Электропитание насосов, компрессоров и конвейеров в цехах
• Розетка для временного питания инструментов на ремонтной зоне
• Установка в распределительных щитах на складах и автосервисах
• Обеспечение питания светильников и маломощных станков в условиях сырости

Практические советы

• Перед монтажом проверьте, чтобы отверстие в панели было точно 48×48 мм - меньшее отверстие не позволит установить розетку, большее - нарушит герметичность
• При подключении проводов используйте отвёртку с плоским лезвием - не перетягивайте клеммы, чтобы не повредить медные жилы
• Для удобства обслуживания рекомендуется помечать розетку этикеткой с указанием нагрузки
• При использовании в холодных условиях (ниже −10 C) убедитесь, что пластиковый корпус не треснул - материал сохраняет эластичность в широком температурном диапазоне
• Розетка РП11-3 от IEK (ИЭК) хорошо сочетается с другими изделиями серии MAGNUM - можно собирать унифицированные панели управления
