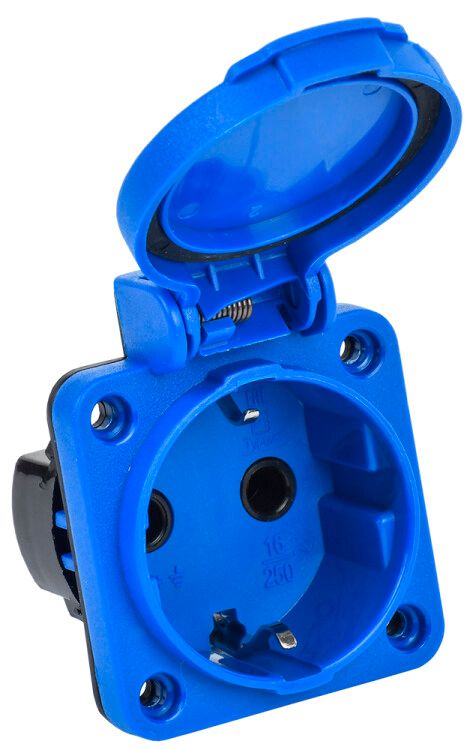

Розетка панельная MAGNUM 2P+PE 16А IP54 РП12-3 с защ. крышкой заземл. син. IEK PSN71-016-3-2-54-K07

Розетка панельная 2Р+РЕ 16А с защитной крышкой IP54 синяя РП12-3 от IEK - надёжное решение для подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикул psn71-016-3-2-54-k07 соответствует серии MAGNUM и рассчитана на постоянную работу в промышленной среде.

Назначение и область применения

Розетка РП12-3 предназначена для подключения стационарного и переносного электрооборудования к сети 230 В, 50/60 Гц. Подходит для установки на щитах, стендах, пультах управления и других поверхностях, где требуется защищённый доступ к электропитанию. Применяется в производственных цехах, на стройплощадках, в торговых объектах, на мобильных установках и в местах с высокой нагрузкой - там, где обычные бытовые розетки недостаточно безопасны.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,68 кВт при 230 В
• Напряжение: 230 В - совместима с сетями стандарта Европы
• Количество полюсов: 2P+PE - два фазных контакта + заземление
• Степень защиты: IP54 - устойчива к пыли (не полностью герметична, но препятствует оседанию вредных частиц) и брызгам воды из любого направления
• Сечение провода: 1,5–2,5 мм2 - оптимально для медных жил, используемых в силовой проводке
• Тип подключения: винтовая клемма - надёжное соединение, допускающее многократное обслуживание
• Цвет корпуса: синий - визуально отличает розетку от бытовых моделей, повышает узнаваемость в сложных системах
• Габариты: 50×50 мм - компактный формат для плотной компоновки на панелях
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу, что соответствует стандарту Schuko
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Розетка РП12-3 совместима с штекерами типа Schuko (CEE 7/4). Монтаж осуществляется через отверстие 45×45 мм в панели - размеры корпуса позволяют легко заменить старую розетку без доработки основания. Клеммы расположены сзади, подключение выполняется винтовым способом: затягивайте провода равномерно, чтобы избежать деформации пластмассы. Убедитесь, что сечение провода не выходит за пределы 1,5–2,5 мм2 - более толстый провод не войдёт, более тонкий - не обеспечит нужную механическую прочность.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями к промышленным устройствам. Защита IP54 снижает риск поражения током при случайном попадании влаги или пыли. Корпус изготовлен из самозагасающего пластика, устойчивого к нагреву. Наличие заземления (PE) гарантирует отвод тока утечки, что особенно важно для металлических корпусов оборудования. Серия MAGNUM прошла сертификацию в рамках системы качества IEK.

Преимущества

• Защитная крышка автоматически закрывается после извлечения вилки - исключает попадание пыли и влаги внутрь
• Усиленные винтовые клеммы обеспечивают долговременный контакт без ослабления
• Синий цвет делает её заметной в комплексе других элементов - удобно для диагностики и обслуживания
• Высокая степень защиты IP54 позволяет использовать в помещениях с повышенной влажностью (например, на открытых площадках, в цехах с мойкой)
• Срок службы 15 лет - экономия на замене и ремонте

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не является водонепроницаемостью, только против брызг
• Не рекомендуется для установки в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации
• Подходит только для проводов 1,5–2,5 мм2 - нельзя подключать кабели большего сечения (например, 4 мм2)
• Не имеет функции автоматического отключения - требует внешней защиты (Автоматический выключатель, УЗО)

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Питание насосов, вентиляторов и конвейеров в производственном цехе
• Розетка для временного питания инструментов на ремонтной зоне
• Установка в распределительном щите торгового павильона для подключения холодильного оборудования
• Фиксированное место зарядки переносного инструмента на складе

Практические советы

• Перед монтажом проверьте соответствие сечения провода - использование провода меньше 1,5 мм2 может вызвать перегрев
• При установке в металлическую панель обязательно убедитесь, что заземляющий контакт розетки надёжно связан с корпусом
• Не используйте адаптеры или тройники - они нарушают целостность защиты IP54
• Проверяйте состояние крышки каждые 6 месяцев - она должна свободно открываться и плотно закрываться
• Для групповой установки нескольких розеток РП12-3 используйте монтажные планки - так легче организовать питание нескольких точек
