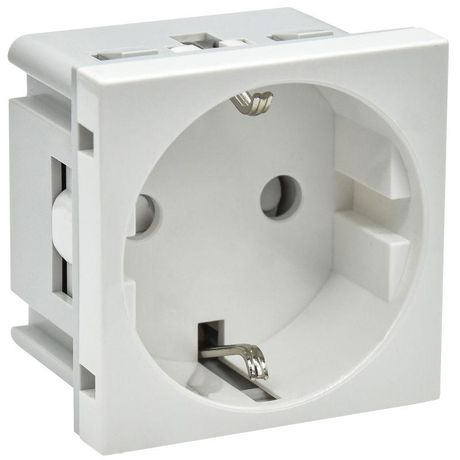

Розетка PRIMER с заземл. защ. шторки винт. зажим РКС-20-30-П-К бел. IEK PR-KK40D-RSZH-2-2-K01

Розетка с заземляющим контактом, защитной шторкой и винтовым зажимом РКС-20-30-П-К белая - это компактное модульное устройство от IEK, предназначенное для безопасного подключения одиночных бытовых и промышленных приборов в системах с кабель-каналами. Артикул pr-kk40d-rszh-2-2-k01 соответствует серии PRIMER и обеспечивает надёжное соединение через винтовые клеммы.

Назначение и область применения

Розетка с заземляющим контактом, защитной шторкой и винтовым зажимом РКС-20-30-П-К белая используется для подключения однофазных электроприборов мощностью до 3,68 кВт (при 16 А и 230 В). Подходит для установки в кабель-каналах, напольных лючках, розеточных блоках и коробках типа КМКУ. Применяется в офисах, мастерских, на производстве и в жилых помещениях там, где требуется открытый монтаж и повышенная безопасность.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Заземление: есть, контакт для PE-проводника
• Количество розеток: одна
• Защитная шторка: да, предотвращает доступ к токоведущим частям
• Подключение: винтовые клеммы на задней стенке
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Габариты: 45×45×40,3 мм
• Количество модулей: 2 (соответствует 45×45 мм)
• Цвет: белый, глянцевая поверхность
• Материал корпуса: термостойкий пластик (не указан конкретный тип, но соответствует требованиям для электроустановочных изделий)
• Крепление: защелка для фиксации в модульном основании
• Индикация: отсутствует

Совместимость и монтаж

Розетка с заземляющим контактом, защитной шторкой и винтовым зажимом РКС-20-30-П-К белая совместима с любыми модульными системами PRIMER шириной 45 мм. Устанавливается в кабель-каналы, розеточные блоки и распределительные коробки КМКУ. Монтаж выполняется путём вставки устройства в подготовленную нишу и фиксации защёлкой. Для подключения используйте провода сечением до 2,5 мм2 - они плотно зажимаются винтовыми клеммами. Перед монтажом убедитесь, что кабель-канал имеет достаточную глубину (более 40 мм) для свободного размещения розетки.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренних установок. Наличие защитной шторки исключает случайное прикосновение к токоведущим элементам. Заземляющий контакт обеспечивает защиту от поражения током при повреждении изоляции оборудования. Степень защиты IP20 позволяет использовать устройство только во внутрипомещениях, в сухих условиях. Не применяйте в местах с высокой влажностью, пылью или риском механических воздействий.

Преимущества

• Функциональная защитная шторка - безопасна для детей и в условиях активного использования
• Винтовые клеммы обеспечивают прочное и долговечное соединение даже при многократных перегрузках
• Компактный формат 2 модуля легко встраивается в существующие системы PRIMER
• Фиксация защёлкой ускоряет монтаж и исключает необходимость дополнительных креплений
• Белый цвет гармонирует с большинством интерьеров и светлыми панелями кабель-каналов

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для подключения мощных нагревательных приборов (например, тепловентиляторов свыше 3,5 кВт) длительное время - возможен перегрев клемм
• Не поддерживает автоматическое отключение - не заменяет УЗО или автоматический выключатель
• Не совместима с плоскими кабелями (плоская изоляция плохо фиксируется в винтовых клеммах)

Примеры использования

• Подключение компьютера, принтера или зарядного устройства в офисе с кабель-каналом
• Розетка для тестового оборудования на производственной линии
• Установка в ремонтной зоне цеха рядом с инструментом
• Добавление точки питания в жилой комнате при ремонте без вскрытия стены

Практические советы

• Перед подключением обязательно отключите питание и проверьте отсутствие напряжения
• Зачищайте концы проводов на 8–10 мм - слишком длинный или короткий участок снижает надёжность зажима
• Плотно затягивайте винты, но не переусердствуйте - можно повредить резьбу клеммы
• При использовании в розеточном блоке соблюдайте шаг между модулями - каждый пост занимает 45 мм
• Артикул pr-kk40d-rszh-2-2-k01 - единственный вариант этой модели в белом цвете; другие цвета (например, красный) отличаются по внешнему виду, но не по функциям
