Розетка модульная OptiDin РА10/16-502Д 16А 220В IP20 КЭАЗ (Курский электроаппаратный завод) 111493

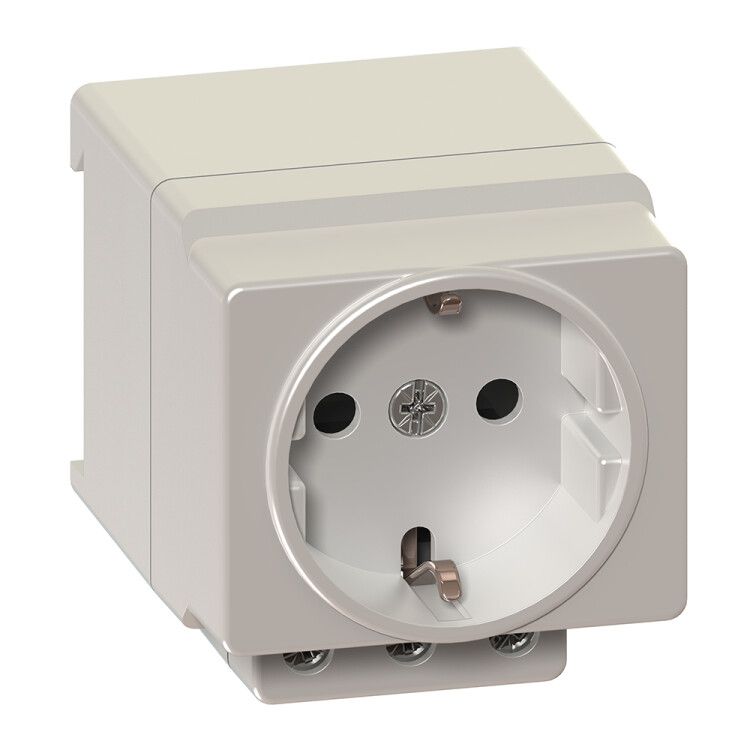

Розетка РА10/16-502Д 16А УХЛ4 от КЭАЗ Optima - это компактная розетка на DIN-рейку с заземляющим контактом, предназначенная для надёжного подключения оборудования с трёхштыревой вилкой в распределительных щитах и панелях управления. Артикул 111493 соответствует серии OptiDin и обеспечивает совместимость со стандартной монтажной системой.

Назначение и область применения

Розетка РА10/16-502Д 16А УХЛ4 устанавливается на DIN-рейку внутри электрощитов и используется для временного или постоянного подключения устройств, требующих заземления: контроллеров, реле, насосов, панелей автоматики, тестового оборудования. Подходит для промышленных объектов, цехов, лабораторий и других помещений с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузки до 3,5 кВт при напряжении 250 В
• Номинальное напряжение: 250 В переменного тока (AC)
• Исполнение: с заземляющим контактом - безопасное подключение трёхпроводных вилок
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Количество розеток: одна
• Глубина монтажа: 62 мм - требуется свободное пространство в щите
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Цвет: серый - сочетается с большинством типовых щитов

Совместимость и монтаж

Розетка РА10/16-502Д 16А УХЛ4 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть её на рейку - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые зажимы: входные фаза, ноль и земля - все контакты доступны спереди. Обязательно соблюдайте рекомендованную глубину монтажа 62 мм: недостаточное пространство затруднит вставку вилки. Совместима с любыми вилками стандарта Schuko (CEE 7/4) и аналогичными.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ Р МЭК 60884-1 и ГОСТ Р 50030.2.1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и расположению контактов. Наличие заземляющего контакта гарантирует защиту от поражения током при пробое изоляции оборудования.

Преимущества

• Замена обычной розетки на DIN-версию экономит место в щите и упрощает сборку
• Высокая надёжность контактов - медные ламели с антикоррозийным покрытием
• Устойчивость к перепадам температур и влажности благодаря исполнению УХЛ4
• Поддерживается производителем КЭАЗ - совместима с другими изделиями серии OptiDin

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с брызгами воды - степень защиты IP20 не допускает контакт с жидкостью
• Не подходит для мощных нагревательных приборов свыше 3,5 кВт - превышение тока вызовет перегрев
• Необходимо проверить соответствие габаритов вилки подключаемого устройства: некоторые крупные вилки могут не войти в ограниченное пространство между соседними элементами

Примеры использования

• Подключение PLC-контроллера в панели управления станком
• Временное питание диагностического оборудования в ремонтной зоне
• Размещение розетки для тестирования датчиков в распределительном щите
• Обеспечение питания вентилятора охлаждения в ящике с преобразователями частоты

Практические советы

• При проектировании щита учтите, что РА10/16-502Д 16А УХЛ4 занимает 3 модуля - планируйте место рядом с другими компонентами
• Проверьте, чтобы вилка подключаемого устройства имела достаточную длину шнура - при плотной компоновке она может не достать до розетки
• Не используйте переходники и удлинители - они нарушают целостность заземления и увеличивают риск перегрузки
• При замене старых розеток на DIN-версию убедитесь, что заземляющий провод правильно подведён к шине PE
