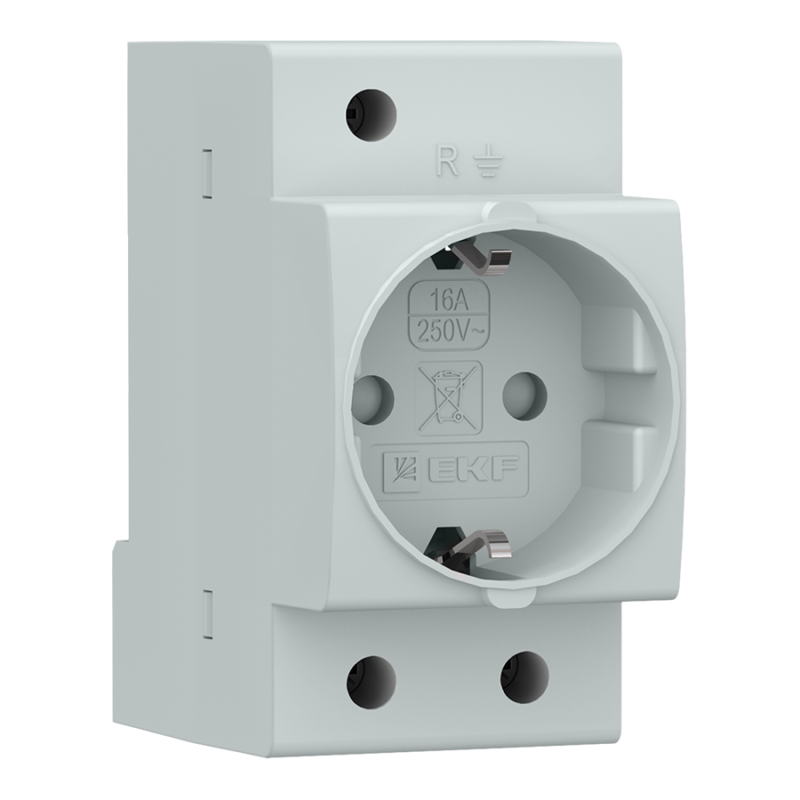

Розетка щитовая на DIN-рейку РДЕ-47 16А (под евро вилку сзаземлением) EKF PROxima - RDE4716

Розетка РДЕ-47 16А (под евро вилку с заземлением) на DIN-рейку - компактное модульное устройство от бренда EKF из серии PROxima, предназначенное для установки на DIN-рейку в распределительном щите. Подходит для подключения бытовой ики с евровилкой и заземлением, обеспечивает безопасное питание в условиях ограниченного пространства.

Назначение и область применения

Розетка РДЕ-47 16А используется там, где требуется вывести силовой контакт за пределы электрощита - например, для питания автоматизированного оборудования, насосов, освещения, тестового стенда или сервисного инструмента. Устройство устанавливается внутри щита на DIN-рейку, что экономит место и исключает необходимость внешней монтажной коробки. Особенно удобно для промышленных объектов, мастерских, серверных комнат и жилых домов с современной проводкой.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А
• Тип контакта: евророзетка с заземляющим контактом (Schuko)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Количество розеток: одна
• Ширина по модулям: 2,5 модуля (≈ 45 мм)
• Глубина монтажа: 44 мм
• Наличие шторок: да - предотвращают случайное попадание предметов в гнёзда

Совместимость и монтаж

Розетка РДЕ-47 16А совместима только с другими изделиями серии PROxima от EKF. Для установки требуются стандартные DIN-рейки типа TS35/7,5 или TS35/15. Глубина корпуса 44 мм позволяет размещать устройство даже в узких щитках. Кабель подводится снизу через специальный вход; фиксируется двумя винтами. Обязательно соблюдать полярность: L - фаза, N - ноль, PE - заземление. После монтажа проверьте надёжность соединений и отсутствие перегрева при первой нагрузке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего монтажа в электроустановках до 1000 В. Шторки на контактах снижают риск поражения током при случайном прикосновении. Однако IP20 не допускает использование в сырых помещениях, на улице или в местах с высокой запылённостью. Напряжение 230 В AC рассчитано на работу в сетях стран СНГ и Европы.

Преимущества

• Заводское исполнение: произведена на собственном предприятии EKF в Ставрово - гарантия качества и стабильной партии
• Экономия места: занимает всего 2,5 модуля, идеально для плотной сборки щитов
• Защита от детей и случайных контактов благодаря шторкам
• Чёткая маркировка и качественные материалы обеспечивают долгий срок службы
• Поддерживается постоянным наличием на складе - минимизация простоев при замене

Ограничения применения

• Не применяется во влажных средах (ванная, баня, уличные щиты) - степень защиты IP20 недостаточна
• Не совместима с розетками других серий - только с продукцией PROxima
• Не рекомендовано подключение мощных потребителей свыше 3,5–4 кВт длительно - возможен нагрев контактов
• Не предназначена для частого подключения/отключения - не является коммутируемым элементом

Примеры использования

• Щитовая розетка для подключения диагностического компьютера на ремонтной площадке
• Питание контроллера PLC или реле времени в системе автономного управления
• Обслуживание инструментов (шуруповёрты, болгарки) прямо в цеху через щит
• Резервная точка питания для UPS или зарядного устройства в квартире

Практические советы

• Перед монтажом убедитесь, что глубина вашего щита больше 44 мм - иначе розетка будет торчать
• Выбирайте кабели сечением не менее 2,5 мм2 для тока 16 А - меньшее сечение вызывает перегрев
• Не используйте переходники и удлинители после этой розетки - они нарушают целостность системы защиты
• Проверяйте затяжку клемм через год после установки - особенно при больших нагрузках
• Если нужна несколько розеток - выбирайте модели с увеличенной шириной (например, 5 модулей), а не параллельные установки - так проще обслуживать
