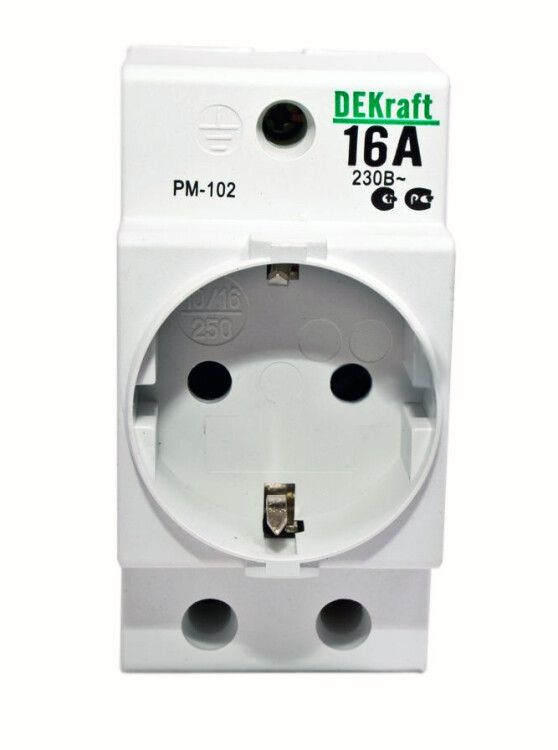

Розетка модульная на DIN-рейку 2P+PEN 16A РМ-102 220В D | 18012DEK DEKraft APC

Розетка модульная на DIN-рейку 2P+PEN 16A 220В РМ-102 от DEKraft - компактное устройство для временного подключения электроинструмента и переносного оборудования в распределительных щитах. Установка на DIN-рейку позволяет легко интегрировать её в систему автоматизации без дополнительной проводки.

Назначение и область применения

Розетка модульная РМ-102 предназначена для подключения переносных устройств: светильников, шуруповёртов, болгарок, тестеров и других инструментов малой мощности. Применяется внутри электрощитов на производствах, в цехах, на объектах строительства и ремонта. Подходит для обслуживания оборудования во время плановых проверок, наладки и аварийного восстановления.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество фаз: одна
• Тип подключения: 2P+PEN (два полюса + совмещённый ноль и земля)
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и воды
• Ширина по модулю: 2,5 модуля (45 мм)
• Глубина монтажа: 62,5 мм
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Цвет корпуса: серый
• Норматив: IEC 60884-1

Совместимость и монтаж

Розетка модульная РМ-102 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Монтаж выполняется защёлкиванием - никаких винтов или креплений не требуется. Установка возможна в любом положении: вертикальном, горизонтальном, перевёрнутом. Для подключения используйте одножильный или многожильный кабель сечением до 2,5 мм2. Клеммы рассчитаны на затяжку отверткой с плоским жалом. Обязательно соблюдайте полярность: L - фаза, PEN - совмещённый нулевой и защитный проводник.

Безопасность и стандарты

Розетка РМ-102 соответствует международному стандарту IEC 60884-1, что гарантирует безопасность при использовании в бытовых и промышленных сетях. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированным контактам и глухому корпусу. Однако IP20 не обеспечивает защиту от пыли и брызг - не применяйте в сырых помещениях, на открытых площадках или там, где есть риск попадания жидкости.

Преимущества

• Экономия места: занимает всего 2,5 модуля в щите, не требует вырезания отверстий в стене
• Быстрый монтаж: фиксируется на рейке за секунды, не нужен инструмент
• Поддержка PEN: упрощает подключение в старых системах TN-C
• Совместимость с большинством современных щитов: DEKraft, IEK, Schneider Electric, ABB
• Устойчивость к колебаниям температуры: работает в условиях УХЛ4

Ограничения применения

• Не предназначен для постоянного подключения стационарного оборудования
• Запрещено использовать в помещениях с высокой влажностью, на улице или в зонах с риском брызг - IP20 недостаточен
• Не рекомендуется для нагрузок выше 16 А (например, сварочных аппаратов, тепловых пушек)
• Не подходит для подключения кабелей сечением более 2,5 мм2 - возможен перегрев и выход из строя
• Не имеет механической защиты (крышки, замка) - доступ к контактам всегда открыт

Примеры использования

• Подключение переносного освещения при ремонте внутренней проводки в щитовой
• Пробное включение насоса или вентилятора во время настройки системы вентиляции
• Тестирование датчиков и реле с помощью портативного мультиметра
• Временная розетка для зарядки инструмента на строительной площадке внутри закрытого щита

Практические советы

• При монтаже убедитесь, что DIN-рейка надёжно закреплена - вибрации могут ослабить защёлку
• Используйте кабели с медными жилами - алюминиевые не подходят по требованиям стандарта
• Обозначьте розетку РМ-102 на щите этикеткой: “ВРЕМЕННОЕ ПОДКЛ.” - чтобы избежать путаницы с постоянными точками питания
• Проверяйте плотность соединения кабеля в клеммах после первого включения - нагрев может вызвать слабую затяжку
• Если ваша система использует отдельный PE и N - выбирайте другую модель с 2P+PE, так как РМ-102 не разделяет PEN
