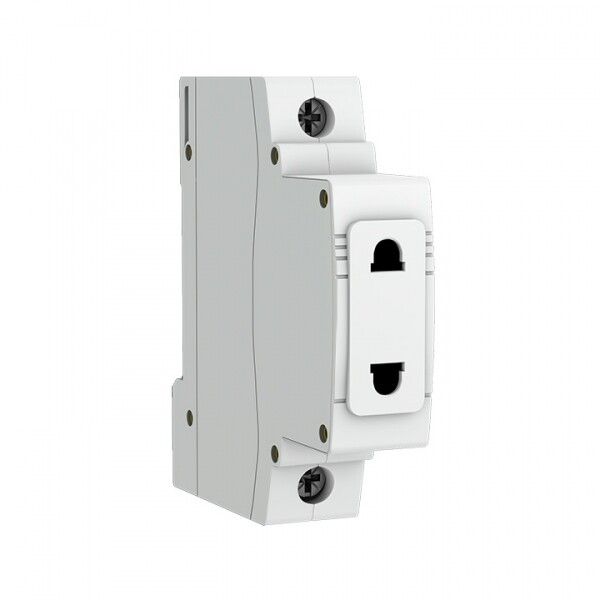

Розетка модульная РД-47 PROxima 16А 230В 1 модуль EKF mds-47-pro

Розетка РД-47 240В на DIN-рейку от EKF серии PROxima - компактное устройство для подключения оборудования через стандартную силовую цепь переменного тока. Подходит для установки в распределительных щитах промышленных и бытовых объектов, где требуется надежное и безопасное питание одиночных потребителей. Артикул mds-47-pro соответствует модульной системе PROxima.

Назначение и область применения

Розетка РД-47 240В на DIN-рейку предназначена для временного или постоянного подключения переносных или стационарных устройств мощностью до 3,7 кВт (при 16 А и 230 В). Применяется в электрошкафах с модульной автоматикой серии PROxima - например, для питания контроллеров, насосов, малогабаритных станков, тестового оборудования или сервисных инструментов. Не используется как основная точка питания бытовой техники - только как вспомогательная.

Технические характеристики

• Напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 16 А
• Количество полюсов: 1P+N - фаза и ноль, без заземления
• Количество розеток: одна
• Максимальное сечение провода: 2,5 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Материал корпуса: самозагасающий пластик
• Ширина модуля: 18 мм (стандартная DIN-рейка)
• Глубина монтажа: 45 мм
• Количество контактов: четыре - два входных, два выходных
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C
• Сертификат: соответствие ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Розетка РД-47 240В на DIN-рейку устанавливается исключительно на стандартную DIN-рейку типа TS35. Совместима только с другими устройствами серии PROxima - не совмещается с автоматами ВА 47-125 или выключателями нагрузки ВН-125. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Для подключения используйте провода сечением до 2,5 мм2 - более толстые не войдут в зажимы. Клеммы рассчитаны на один разовый зажим - многократное подключение снижает контактное давление.

Безопасность и стандарты

Розетка выполнена из самозагасающего пластика, что соответствует требованиям пожарной безопасности. Отсутствие защитного контакта (заземления) делает её подходящей только для класса II оборудования - двойной изоляции. Напряжение 230 В допускается согласно нормам для бытовых и промышленных сетей. Соответствует международному стандарту IEC 60947-5-1 и российскому ГОСТ Р 50030.5.1-2005. Сертифицирована для эксплуатации в условиях УХЛ3 - в помещениях с умеренным климатом и возможными колебаниями температуры.

Преимущества

• Унифицированный дизайн - легко заменить или дополнить другим элементом серии PROxima
• Литая лицевая панель - прочнее, чем сборные модели, не деформируется при монтаже
• Увеличенная жёсткость корпуса благодаря шести заклёпкам - меньше люфт и риск повреждения
• Экономия места в щите - оптимизированная глубина (45 мм) позволяет плотно укладывать несколько устройств
• Высокая долговечность - гарантия 84 месяца (7 лет)

Ограничения применения

• Не имеет защитного контакта - нельзя использовать для оборудования, требующего заземления (например, металлических корпусов станков)
• Подходит только для однофазных цепей - трёхфазные системы не поддерживаются
• Запрещён монтаж во влажных, пыльных или открытых помещениях - степень защиты IP20 недостаточна
• Не совместима с оборудованием других серий - только с продукцией PROxima
• Максимальное сечение провода 2,5 мм2 - не подходит для мощных потребителей выше 3,7 кВт

Примеры использования

• Подключение диагностического компьютера к PLC-щиту на заводе
• Питание контрольной лампы или тестера в распределительном щите
• Временная розетка для зарядки инструмента на производстве
• Обеспечение питания терморегулятора или датчика в холодильной камере

Практические советы

• Перед установкой проверьте, чтобы провод был зачищен точно на 8–10 мм - слишком длинный или короткий конец вызывает плохой контакт
• Не затягивайте клеммы чрезмерно - пластиковые зажимы легко сломать
• Если нужен заземляющий контакт - выбирайте модель с защитным контактом (например, РД-47 с буквой “G”)
• При групповой установке нескольких устройств соблюдайте минимальный интервал между ними - даже при компактности лучше оставлять 1–2 мм свободного пространства для теплоотвода
• Проверяйте соответствие артикула mds-47-pro и серии PROxima при заказе - другие серии EKF не взаимозаменяемы
