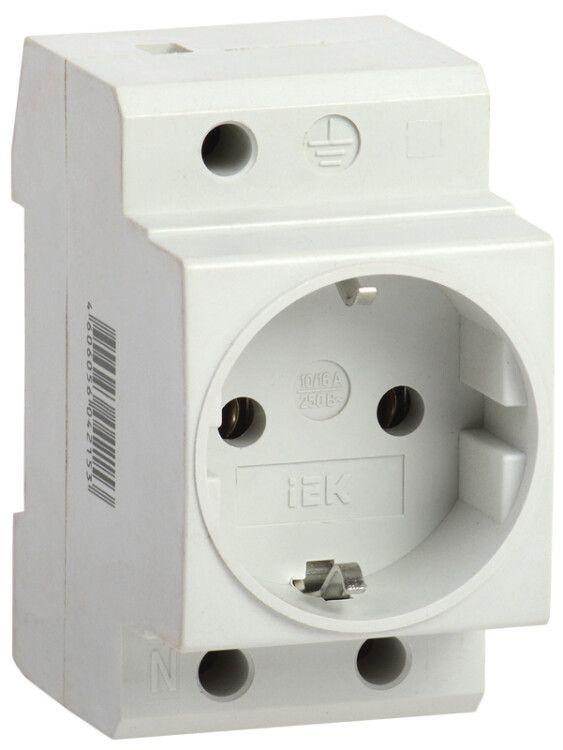

Розетка силовая РАр10-3-ОП с заземл. на DIN-рейку KARAT IEK MRD10-16

Розетка силовая РАр10-3-ОП с заземлением на DIN-рейку от IEK - компактное устройство для подключения оборудования через штепсельную вилку, смонтированное прямо на DIN-рейку. Артикул mrd10-16 обеспечивает надёжное питание с заземлением в распределительных щитах и автоматизированных системах.

Назначение и область применения

Розетка силовая РАр10-3-ОП предназначена для временного или постоянного подключения электроприборов с штепсельными вилками в условиях, где требуется компактное и защищённое решение. Подходит для установки в электрощитах, панелях управления, станциях автоматизации и других местах, где используется DIN-рейка. Часто применяется для питания контроллеров, насосов, малых приводов, освещения, тестового оборудования и других устройств, требующих доступа к сети 250 В.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 16 А
• Количество полюсов: 2P+E (два фазных контакта + заземление)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Модульная ширина: 2,5 модуля (стандартная ширина DIN-рейки)
• Глубина монтажа: 63 мм - требует достаточного внутреннего объёма щита
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Потери мощности: 0,1 Вт - минимальное энергопотребление устройства
• Цвет: серый
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Нормативный документ: IEC 60884-1 - соответствует международным требованиям к розеткам

Совместимость и монтаж

Розетка РАр10-3-ОП монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Крепление осуществляется защёлкой - никаких винтов или дополнительных крепёжных элементов не требуется. Для подключения проводов используются клеммы с зажимом - можно вставлять одножильные и многожильные провода сечением до 2,5 мм2. Обязательно использовать заземляющий контакт - он соединяется с общей шиной PE внутри щита. Глубина 63 мм требует проверки свободного места в щите перед установкой.

Безопасность и стандарты

Розетка РАр10-3-ОП соответствует стандарту IEC 60884-1, что гарантирует соответствие требованиям к механической прочности, теплостойкости и электробезопасности. Корпус выполнен из самозатухающего поликарбоната - материал не поддерживает горение. Наличие заземляющего контакта снижает риск поражения током при пробое изоляции. IP20 не обеспечивает защиту от брызг и пыли - применение допускается только во внутренних помещениях, в закрытых щитах.

Преимущества

• Компактность: занимает всего 2,5 модуля на DIN-рейке, экономит место в щите
• Простота монтажа: защёлка позволяет установить и снять розетку без инструментов
• Заземление: обязательный элемент безопасности для современных устройств
• Высокая надёжность контактов: рассчитана на 16 А, подходит для нагрузок с пусковыми токами
• Совместимость с серией KARAT: легко сочетается с другими модулями IEK в одном щите

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги, пыли и внешних воздействий
• Не рекомендуется для использования вне помещений, в сырых зонах, на улице или в цехах с высокой запылённостью
• Подходит только для переменного тока - не работает с постоянным током (DC)
• Ограниченная глубина (63 мм): не подходит для узких щитов с плотной компоновкой
• Только одна розетка на модуль - нельзя подключить два устройства одновременно

Примеры использования

• Подключение пускателя или реле в автоматическом щите
• Питание диагностического оборудования на производстве
• Резервная розетка для переносного инструмента в распределительном пункте
• Обеспечение питания датчиков, контроллеров или терморегуляторов в системах HVAC
• Тестирование новых устройств в мастерской без прокладки отдельной проводки

Практические советы

• Перед монтажом убедитесь, что в щите достаточно места по глубине - минимум 70 мм с учётом проводов
• Заземляющий контакт обязательно подсоединяйте к шине PE - игнорирование этого увеличивает риск аварии
• Используйте провода сечением не более 2,5 мм2 - большие сечения не войдут в клемму
• При групповой установке нескольких розеток РАр10-3-ОП выделяйте отдельные модули - не ставьте рядом с коммутационными аппаратами, чтобы избежать нагрева
• Для обслуживания просто оттяните розетку назад - она легко снимается с рейки без демонтажа проводов
