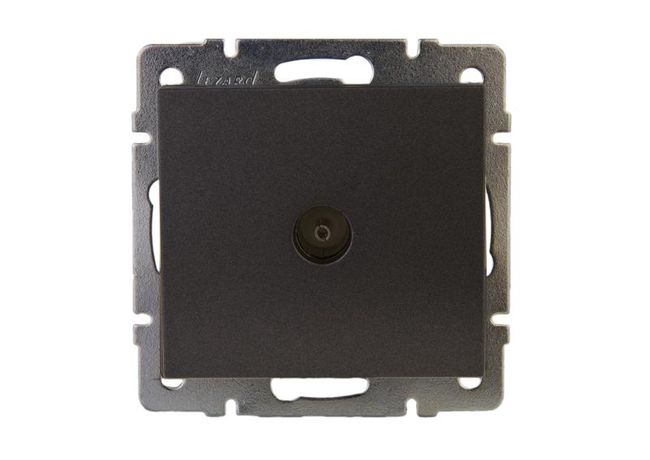

Розетка телевизионная проходная TV Rain механизм матов. черн. графит LEZARD 703-4188-129

Розетка телевизионная проходная ТВ механизм черный графит матовый от бренда Lezard, артикул 703-4188-129 из серии RAIN предназначена для подключения антенного кабеля и передачи сигнала дальше по цепи - идеально подходит для установки в жилых помещениях, офисах и на объектах со сложной телевизионной разводкой.

Назначение и область применения

Эта розетка используется для подключения коаксиального кабеля TV/ANT (например, RG-6) и одновременно позволяет передавать сигнал через себя к следующему устройству - то есть она работает как “проходной” элемент в цепочке. Подходит для монтажа в стенах, где требуется подключить телевизор, спутниковый приемник или модем, а также сохранить возможность дальнейшего подключения других устройств без разрыва сигнала. Часто применяется в многоквартирных домах, гостиницах, кабельных сетях и системах коллективного ТВ.

Технические характеристики

• Тип: проходная телевизионная розетка
• Цвет: черный графит, матовая поверхность
• Интерфейс: F-разъем (стандартный для коаксиальных кабелей)
• Материал корпуса: термопластик с антикоррозийным покрытием
• Стандарт совместимости: EN 50083, GOST R 50571
• Частотный диапазон: до 2400 МГц
• Затухание сигнала: ≤ 1,5 дБ
• Защита от помех: экранированный контакт, снижает влияние радиопомех

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогичными с F-разъемом. Для монтажа требуется стандартная подрозетник глубиной не менее 40 мм. Кабель зачищается и заводится в зажим F-коннектора - фиксация осуществляется винтом. Установка выполняется в штробу или коробку, как обычная электрическая розетка. Накладная рамка имеет стандартный размер 68×68 мм, что соответствует большинству бытовых подрозетников. Обязательно проверьте, чтобы внутренний проводник кабеля был выведен точно на нужную длину - слишком длинный или короткий центральный провод вызывает потерю качества сигнала.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50571 и европейскому стандарту EN 50083, регламентирующим безопасность и электромагнитную совместимость телевизионных розеток. Конструкция исключает риск замыкания между проводами, так как не содержит активных компонентов и не требует питания. Экран розетки обеспечивает надежную связь с заземленной металлической частью подрозетника - важно соблюдать этот момент при монтаже.

Преимущества

• Проходная функция - не требует разрывать кабельную линию при подключении нового устройства
• Матовое черное покрытие устойчиво к царапинам и не бликуют под светом
• Высокая степень экранования минимизирует помехи от Wi-Fi, мобильных базовых станций и другой аппаратуры
• Удобный винтовой зажим F-разъема - не требует специальных инструментов для подключения
• Совместима с сериями Lezard RAIN - легко сочетается с другими элементами системы

Ограничения применения

• Не предназначен для работы с высокочастотными сигналами свыше 2400 МГц - не подходит для современных DOCSIS 3.1/4.0 кабельных модемов без проверки частотного диапазона оператора
• Не является усилителем сигнала - не компенсирует потери при длинных трассах; при более чем 50 метрах кабеля рекомендуется использовать усилители
• Не рассчитана на использование в условиях повышенной влажности без дополнительной защиты - не имеет IP-класса выше IP20
• Несовместима с HDMI, Ethernet или USB - только коаксиальные кабели с F-разъемом

Примеры использования

• Подключение телевизора в комнате, когда основной кабель идет от этажного распределителя и далее продолжается к соседней квартире
• Установка в офисном помещении для подключения IPTV-приставки и передачи сигнала на второй экран
• Монтаж в гостинице - одна розетка обслуживает несколько номеров по цепочке
• Антенный вход в доме с несколькими точками выхода - розетка служит переходным звеном между стеновым выводом и телевизором

Практические советы

• Перед монтажом обязательно протестируйте целостность кабеля тестером - плохой контакт в одном месте нарушает работу всей цепочки
• Не перегибайте кабель вокруг розетки - минимальный радиус изгиба должен быть не меньше 5 см
• Если используете розетку в составе сети с несколькими ответвлениями - избегайте больше трех последовательных проходных розеток без усилителей
• При закручивании F-разъема не переусердствуйте - затягивайте до легкого усилия, иначе повредите резьбу
• Для лучшей связи с заземлением подключите медную перемычку от корпуса розетки к заземляющему контакту подрозетника
