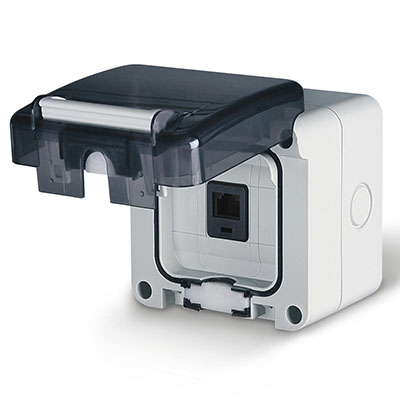

Розетка RJ 45 Quadro Моноблок Cat 6 IP66 настенная DKC (ДКС) DIS137648150

Розетка RJ 45 настенная от DKC (ДКС), артикул dis137648150 - это защищённая и экранированная точка подключения сетевого оборудования для открытой проводки. Подходит для промышленной среды, где важна надёжность передачи данных и устойчивость к внешним воздействиям.

Назначение и область применения

Розетка RJ 45 настенная предназначена для подключения устройств Ethernet через разъём RJ45. Используется там, где требуется стабильная и помехозащищённая связь: на производстве, в цехах, на автоматизированных линиях, в системах управления, телекоммуникационных шкафах и других местах с высокими требованиями к качеству сигнала. Монтаж осуществляется на стену - идеально для ситуаций, когда невозможно использовать скрытую проводку.

Технические характеристики

• Тип разъёма: RJ45, 8 контактов (8P8C)
• Количество гнёзд: одно
• Экранирование: да - и сам разъём, и корпус выполнены с металлической защитой от ЭМИ
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупного мусора, но не от воды и пыли
• Материал корпуса: пластик, безгалогеновый - безопасен при возгорании
• Цвет: серый
• Габариты: 95×95×0 мм - плоская форма позволяет установить её даже в ограниченном пространстве
• Крепление: винтовое, фиксируется на поверхности
• Подключение кабеля: винтовые зажимы - надёжный контакт без пайки
• Присоединение экрана: винтовой зажим - обеспечивает эффективное замыкание экрана кабеля на корпус
• Компенсатор: есть - снижает напряжение на жилах при температурных перепадах
• Выход кабеля: прямолинейный - удобен для прокладки вдоль стены
• Тип серии: Моноблок - единая конструкция без сборки
• Комплектация: готовая к монтажу, с корпусом

Совместимость и монтаж

Розетка RJ 45 настенная совместима с любым кабелем категории Cat5e, Cat6, Cat6A с экранированной оплеткой (STP, FTP). Для правильной работы важно соблюдать целостность экрана - он должен быть правильно подключён к винтовому зажиму на задней части розетки. Монтаж выполняется открытым способом: крепится на стену с помощью винтов через отверстия в корпусе. Учитывайте, что толщина стены не влияет на установку - изделие не требует углубления. Кабель заводится через вход с разгрузкой, которая предотвращает излом жил при нагрузках.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным разъёмам: экранированная конструкция снижает уровень радиопомех, материал без галогенов исключает выделение токсичных веществ при нагреве. Несмотря на наличие экрана, степень защиты IP20 ограничивает применение только внутри помещений - использование вне зданий или во влажных помещениях недопустимо.

Преимущества

• Экранированный дизайн минимизирует помехи - особенно важно рядом с частотными преобразователями, сварочным оборудованием и силовой аппаратурой
• Компенсатор продлевает срок службы контактов при колебаниях температуры
• Винтовой кабельный ввод с разгрузкой снижает риск повреждения жил при затяжке
• Плоский корпус (0 мм толщины) не выступает за поверхность стены - экономит место
• Готовая к установке конструкция - не требует сборки, сокращает время монтажа

Ограничения применения

• Не предназначен для улицы, влажных помещений, мойки или агрессивных сред - IP20 не обеспечивает защиту от брызг и пыли
• Требует экранированного кабеля; при использовании UTP (неэкранированного) теряются все преимущества экрана
• Не поддерживает PoE+ или PoE++ - максимальная мощность ограничена стандартом IEEE 802.3af (PoE)
• Запрещено использовать в качестве распределительной точки - только как оконечную розетку

Примеры использования

• Подключение контроллеров PLC на производственной линии
• Присоединение камер видеонаблюдения в цеху с высоким уровнем ЭМИ
• Установка терминалов управления на стене вблизи частотных преобразователей
• Создание сети связи между станками в условиях повышенной вибрации

Практические советы

• Перед монтажом проверьте, чтобы кабель имел экранированную оплётку - иначе розетка не будет работать так, как задумано
• Обязательно подсоедините экран кабеля к винтовому зажиму на розетке - это ключевой момент для помехозащищённости
• При прокладке кабеля оставляйте запас длины - не натягивайте его, чтобы не нарушить работу компенсатора
• Используйте только кабели категории Cat5e и выше - ниже не обеспечивают нужную скорость и качество сигнала
• При групповой установке нескольких розеток RJ 45 настенных от DKC (ДКС) сохраняйте одинаковое направление выхода кабеля - это упрощает обслуживание
